Gewinderohrleitungssystem
System Kupferleitungen
System Polypropylen
Der Befehl beinhaltet detaillierte Darstellungen von Gewinderohren, Press-, Kupfer- und Kunststoffrohren. In der aktuellen Version wurden die Daten nach Rohrgröße angeordnet, so dass das Zeichnen mit bestimmtem Durchmesser vereinfacht und das Verbinden von Rohren mit Hilfe von Formteilen automatisiert werden kann.
Das Programm wurde ergänzt um Pressrohre aus Stahl für bequemes Zeichnen von Rohrleitungen mit automatischem Einfügen entsprechender Kniestücke mit Durchmesser von 12 bis 108 mm. Zusätzlich kann dieses Rohrsystem mit anderen Installationsarten verbunden werden (mit Hilfe von Gewindeanschlüssen oder Flansche).
|
|
|
|
|
Gewinderohrleitungssystem |
System Kupferleitungen |
System Polypropylen |
Der Anwender hat die Möglichkeit, einzelne Objekte einzufügen sowie ganze Rohrleitungszüge mit automatischem Einfügen entsprechender Bögen zu zeichnen.
|
|
|
|

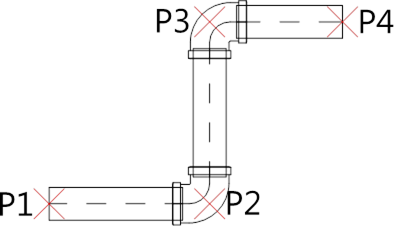

Leitungszug mit 90˚-Bögen |
Leitungszug mit 45˚-Bögen |
Beim Zeichnen von Leitungszügen werden nur Bögen, die in der Datenbank vorhanden sind, eingefügt. Dadurch kann es vorkommen dass das Programm die Länge der eingefügten Rohrabschnitte so korrigiert, dass sie mit Standardwinkel (meist sind nur 45 °- und 90 °-Bögen vorhanden) gezeichnet werden.

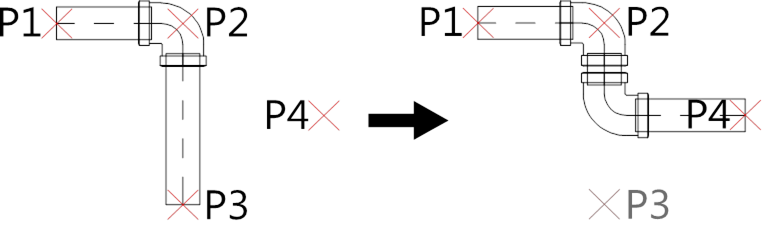

Automatische Korrektur von Abschnittslängen bei Angabe aufeinanderfolgender Punkte:

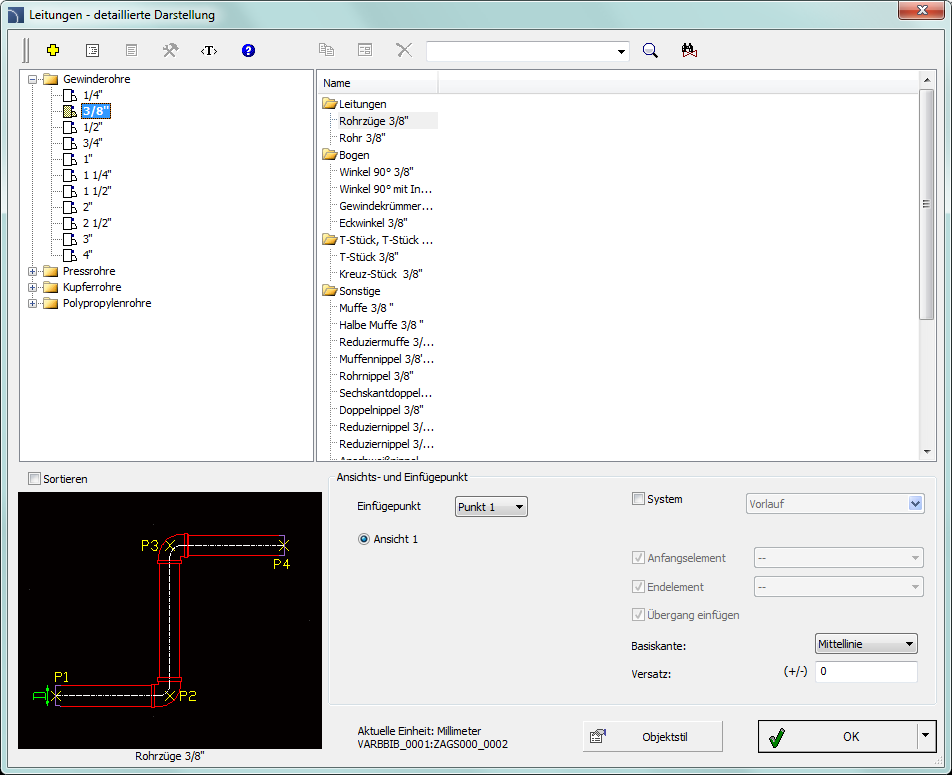

Das grafische Layout und die Grundfunktionen des Basisdialogfensters zum Zeichnen von Rohrleitungssystemen sind die gleichen wie im Dialogfenster Parametrische Armatur).
|
Entlang einer „Infolinie“ zeichnen – diese Option ermöglicht ein schnelles Zeichnen eines Rohrzuges entlang einer Polylinie oder einer Reihe von Linien.
|
|
Vorgehensweise
1. Aufruf des
Befehls Leitungen - detaillierte Darstellung
.
2. Wählen Sie im Dialogfenster die entsprechende Kategorie und Armaturengröße (Durchmesser).
3. (Optional) Wenn eine Liste Unterkategorien enthält, kann sie mit einem Doppelklick geöffnet werden.
4. (Optional) Ändern Sie die Ansicht für die gewählte Armatur.
5. (Optional) Ändern Sie die Einstellungen für den Objektstil.
6. (Optional) Aktivieren Sie die Option System und wählen Sie den Installationstyp.
7. Klicken Sie auf OK zum Einfügen der gewählten Armatur in die Zeichnung.
8. (Optional)
Klicken Sie auf die Schaltfläche
und
wählen Sie Einfügen mit eigenen Maßen, um die Maße
des einzufügenden Objekts anzugeben.
9. (Optional)
Klicken Sie auf die Schaltfläche und
wählen Sie Einfügen (Objektstil wählen), um
Änderungen am Objektstil vor dem Einfügen
vorzunehmen.
10. Klicken Sie auf eine Kante einer Leitung oder Armatur um die gewählte Armatur anzuschließen.
11. (Optional) Klicken Sie auf einen Punkt in der Zeichnung um ein Element einzufügen.
12. Geben Sie den Drehwinkel und die Einfügerichtung an.
1. Aufruf des
Befehls Leitungen - detaillierte Darstellung
.
2. Wählen Sie im Dialogfenster die Position Leitungszug.
3. (Optional) Aktivieren Sie die Option System und wählen den Installationstyp.
4. Klicken Sie auf den Schalter OK um mit dem Zeichnen des Leitungszuges durch Zeigen aufeinanderfolgender Punkten zu beginnen.
Parametrische
Armature
