Der Befehl Typische Systeme ermöglicht bereits vorbereitete Schemen oder typische Schementeilstücke wie Behälteranschlußsysteme, verschiedene Ventilsysteme, Heizkreise, typische Kesselsysteme, Heizungssysteme usw. einzufügen.
Beim Einfügen wird das Schema meist in Teile zerlegt. Deshalb ist es möglich die Zeichnung zu bearbeiten, Beschriftungen hinzuzufügen usw.

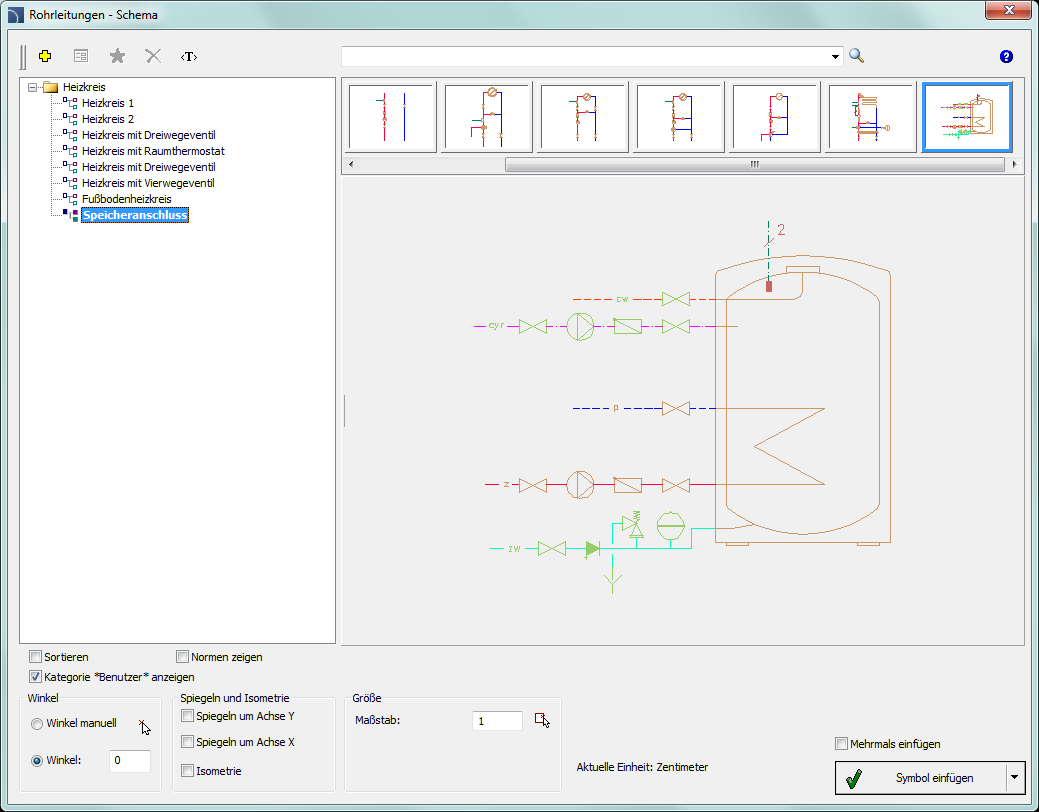

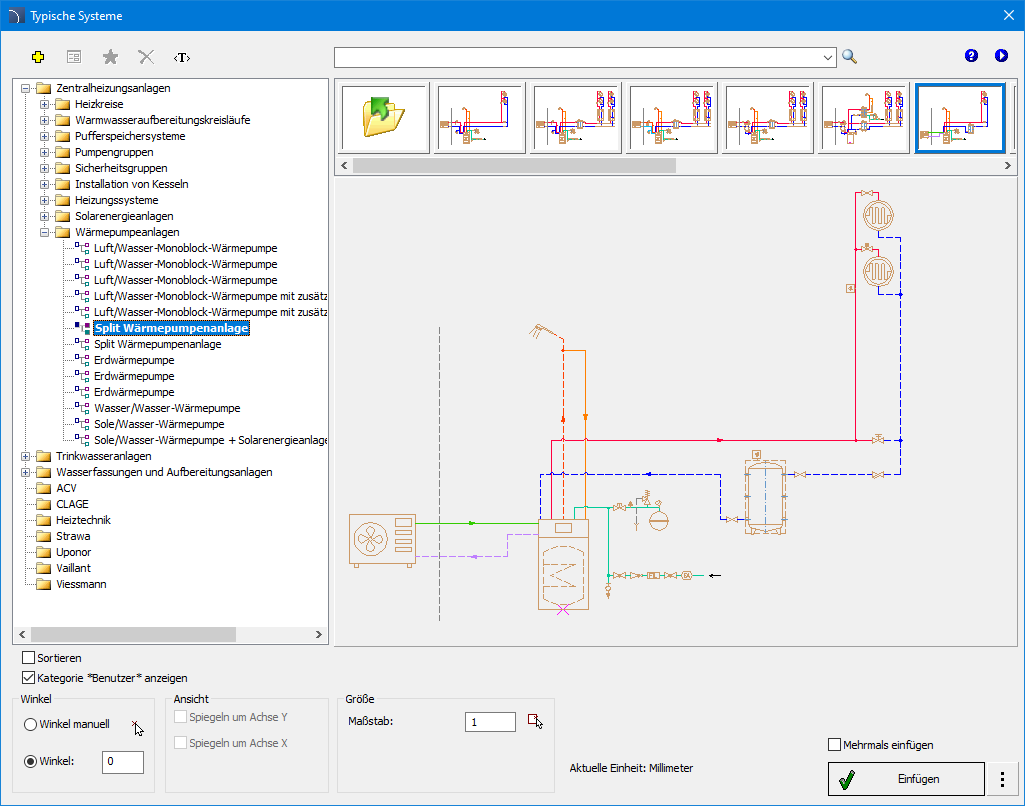

Dialogfenster Typische Systeme
Das Dialogfenster Typische Systeme hat folgende Bestandteile:
Werkzeugmenü:
•Neu definieren
– fügt ein neues Element der Datenbank
hinzu. Lesen Sie mehr über Benutzerblöcke definieren).
•Bearbeiten
–
ermöglicht die Bearbeitung des gewählten Benutzerblocks.
•Zu Favoriten hinzufügen
– kopiert das Symbol zur Kategorie *Favoriten*).
•Löschen
–
löscht gewähltes Symbol aus der Kategorie *Favoriten* .
|
Kontextmenü – Optionenmenü für gewähltes Symbol, das durch Klick mit der rechten Maustaste auf das Symbol erscheint. Befehle in diesem Menü sind ähnlich denen im Werkzeugmenü. |
|
Winkel – ermöglicht die Angabe eines festen Winkels beim Einfügen oder die Aktivierung der Drehoption (Winkel manuell), bei der der Winkel während der Symboleinfügung bestimmt wird.
Maßstab – Gibt die Größe des eingefügten Symbols an. Es ist möglich den Wert einzugeben oder ein Symbol aus der Zeichnung auszuwählen, von dem die Skalierung übernommen werden soll.

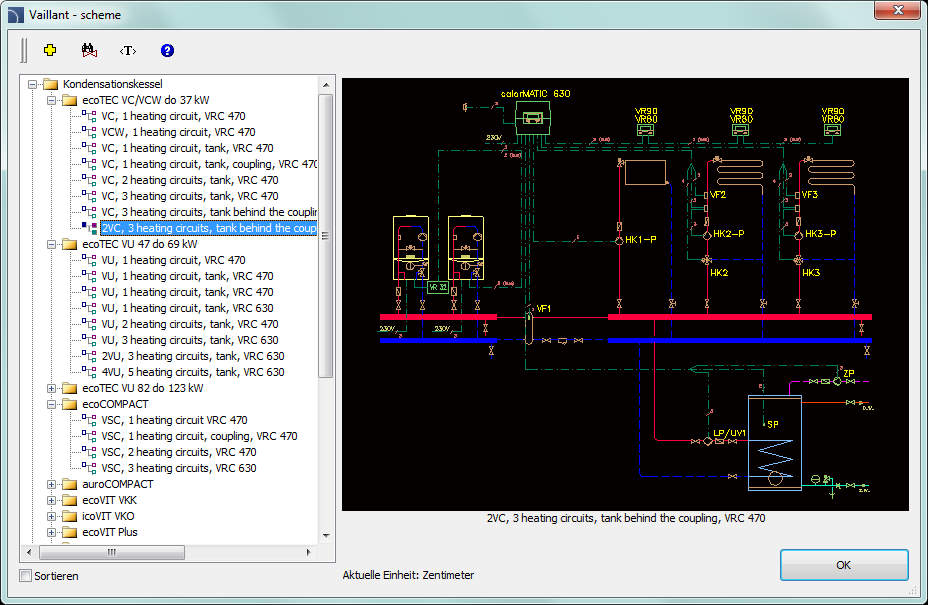

Beispiel eines Schemas aus der Herstellerbibliothek:

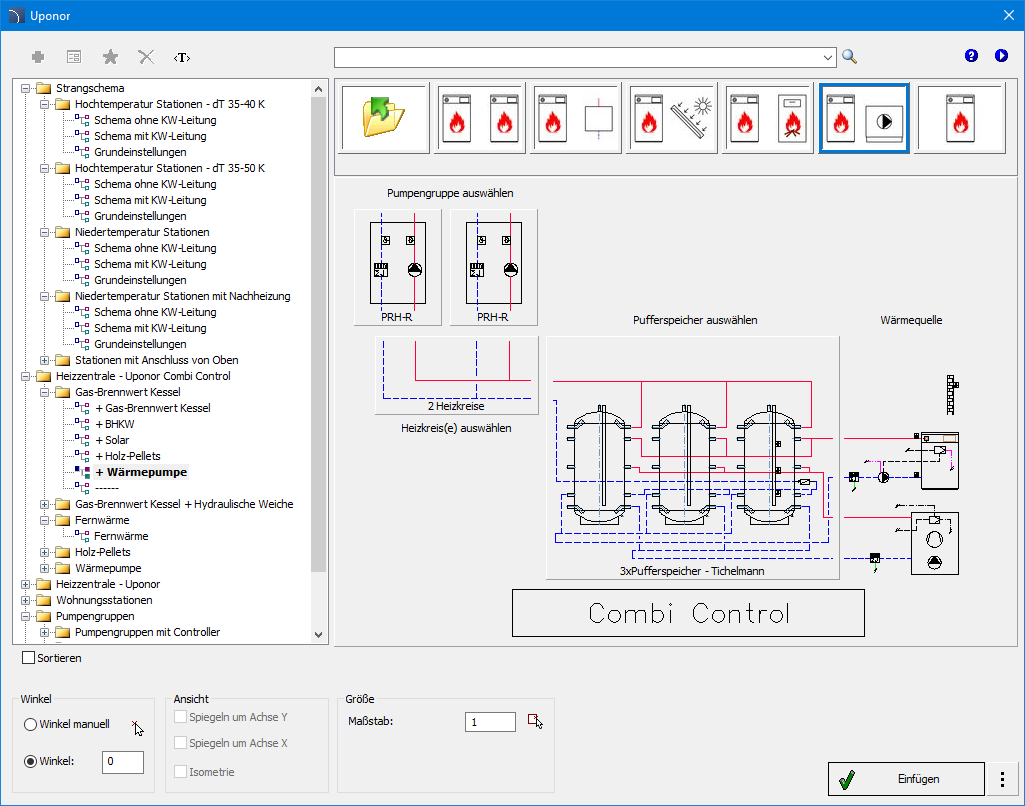

Um Schemen aus der Herstellerbibliothek einzufügen rufen Sie den Befehl Hersteller Bibliothek aus dem Hauptwerkzeugkasten von CADprofi oder aus dem Menü auf. Danach wählen Sie die Bibliothek des benötigten Herstellers. Im Programm gibt es viele bereits vorbereitete Kesselsysteme zu Katalogen von ACV, Viessmann und Vaillant vorbereitet.
