Canaline e condotti

In programma CADprofi è possibile creare piani e installazioni sezioni trasversali che includono vassoi, condotti e tubi di protezione. Quando si disegna un impianto elementi lineari e gli accessori sono disponibili (gomiti, riduzioni, tee, ecc). Ciascun raccordo è un oggetto parametrica, che viene disegnata con procedure del programma appropriato. Grazie a questo è possibile trarre alcuna raccordi con dimensioni specificate. Per ogni elemento, basi di dati sono disponibili, che contengono definizioni di elementi di produttori selezionati.

Vassoio                                                              tubo di protezione

Vassoi e gli accessori sono disponibili i seguenti comandi:

•    vassoi per cavi - vista generale - questo comando contiene vassoi tipici e accessori utilizzati nella progettazione di canaline.

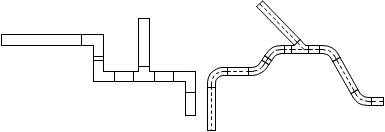

•    Cavo vassoi di sequenza - vista generale - questo comando permette di disegnare molti segmenti con inserimento automatico dei gomiti.

Vassoi e condotti

I vassoi per cavi - vedute generali comando permette di inserire i vassoi singoli o condotti al disegno.

Dopo aver eseguito il comando utente deve selezionare il raccordo o vassoio necessario, secondo le dimensioni e opzioni di inserimento. Programma possiede funzioni che automatizzano il collegamento di elementi tra loro. È possibile adattare automaticamente le dimensioni vassoio e collegarlo ad altri elementi. Qui di seguito ci sono esempi con l'utilizzo di questa funzione.

Esempi di raccordi inserimento

inserimento automatico al termine del vassoio. 1.    Indicare un vassoio nel quale si desidera inserire un gomito (P1). 2.    Specificare la direzione gomito (P2).
Inserimento di un vassoio con l'opzione “join oggetto”. 1.    Indicare e oggetto al quale si desidera collegare un vassoio (P1). 2.    Specificare la lunghezza di un nuovo vassoio (P2).

Quando si collega vassoi o condotti ad altri elementi di montaggio l'opzione di adattamento diametro è manipolo, perché grazie ad essa l'elemento inserito ha sempre la stessa dimensione, in modo che si adatti all'oggetto indicato.

Z + / vassoi Z- e raccordi

Z + / vassoi Z- rappresentano i segmenti dei supporti verticali (lungo l'asse Z). Sui piani per tali elementi il ​​simbolo di sezione trasversale è anche visibile. A causa di ciò lunghezza Z + / vassoio Z- deve essere specificata nella finestra di dialogo prima di aggiungerli al disegno.

Per Z + / vassoi Z- e raccordi è possibile specificare inoltre la sezione trasversale simbolo (Z +, Z- o senza simbolo) e il punto di inserimento (inizio, asse, end).

Z +                         Z-                         Senza alcun simbolo

Recupero raccordi dimensioni

Durante disegno è spesso necessario inserire elementi simili a elementi che sono già inseriti nel disegno. In tal caso è conveniente recuperare le quote di un altro raccordo. Dopo aver premuto il pulsante utente dimensioni copia deve indicare il raccordo necessario. E 'importante evitare che indica raccordi che hanno parametri completamente diversi rispetto l'elemento attualmente selezionato nella finestra di dialogo. In questi casi, l'utente può verificare l'ambiguità nell'interpretazione dei dati.

Ad esempio: se un gomito è stato selezionato nella finestra di dialogo, e l'utente seleziona un riduttore allora CADprofi non sarà in grado di specificare l'angolo a gomito e il raggio, perché riduttore non fa posses tali parametri.

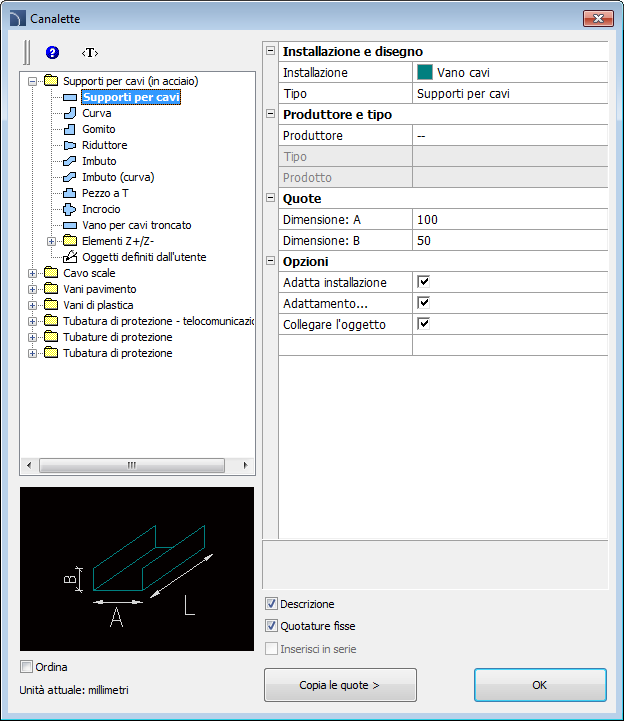

vassoi cavi - finestra di dialogo di vista generale

I vassoi per cavi - finestra di dialogo di vista generale, contiene i seguenti elementi:

categorie albero - un insieme di tutte le categorie e simboli nella libreria, indicato come un albero di pull-down.

Anteprima- visualizza l'anteprima dell'elemento selezionato. Cliccando col tasto destro sulla finestra di anteprima lo zoom della vista.

Ordinare -          abilita / disabilita categorie ordine alfabetico.

dimensioni fisse- abilita / disabilita appannaggio di una dimensione di base dopo l'inserimento degli oggetti tali riduttori. Dopo aver inserito tale elemento in cui la dimensione linea viene ridotta nel tempo successivo utente esegue il comando dell'applicazione cambierà automaticamente il diametro predefinito in un diametro ridotto (D2). Questo processo è molto comodo quando si progetta una sequenza di installazione. Tuttavia, se l'utente vuole inserire un raccordo che ha una maggiore sezione trasversale invariata quindi consentendo l'opzione dimensioni fisse impediscono il cambio automatico di sezione trasversale.

L'installazione e il disegno:

•    Installazione- dà la possibilità di scegliere il tipo di installazione o definirne uno nuovo. Inizialmente sulla lista a discesa saranno inclusi solo i più importanti sistemi CADprofi. Tuttavia, utente ha la possibilità di sviluppare la lista con i propri elementi (utilizzando l'opzione di utilizzare più di recente), che si trova nellaLines, passerelle - schema)finestra di dialogo. Selezione degli Altri / opzione Modifica si aprirà una nuova finestra di dialogo con l'elenco completo dei sistemi disponibili.

Tipo - possibilità di specificare il tipo di raccordo (elemento normale, segmento etc.).

Gomito tipi disponibili nel programma

Produttore e tipo - selezione di articoli da norme o banche dati dei produttori.
CADprofi programma permette di disegnare raccordi e vassoi in 2D, le cui dimensioni possono essere specificate in due modi:

3.    Disegno in base alle dimensioni specificate dall'utente. Per abilitare questa modalità, nel campo del produttore selezionare “- -”.

4.    Disegno basato su standard o banche dati dei produttori. Per attivare questa modalità selezionare il produttore richiesto (o standard).

Dopo aver selezionato un produttore o norma specifica apparirà una finestra di dialogo con raccordi o linee disponibili.

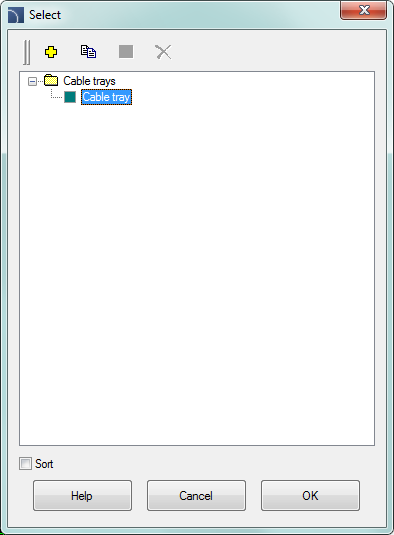

finestra di dialogo di selezione Elementi

Dimensioni- Nel programma di CADprofi è possibile disegnare raccordi con qualsiasi dimensione. A questo scopo, nel campo del produttore selezionare “- -" Quando il disegno è basato su selezionate dall'utente dimensioni poi due campi in cui l'utente può inserire i valori sono disponibili.pulsante permette di selezionare valori tipici. lunghezza vassoi è determinato nel disegno indicando due punti.

Opzioni -             opzioni aggiuntive che automatizza il processo di disegno:

•    Partecipa oggetto- connessione automatica dell'elemento inserito per oggetti esistenti. Quando si collega, programma CADprofi determina automaticamente l'angolo di rotazione e il punto di inserimento dell'elemento.

•    in forma di installazione- determinazione automatica del tipo di installazione in base all'oggetto, al quale viene collegata l'elemento inserito. tipo di installazione impostato nella finestra di dialogo viene ignorato.

•    diametro in forma- identificazione automatica di diametro installazione in base all'oggetto a cui viene collegato un elemento. Nel punto di connessione è possibile inserire un riduttore o ignorare il diametro della linea dalla finestra di dialogo.

•    Inserire in una sequenza- dà la possibilità di inserire raccordi in una linea esistente o nella loro estensione. Se questa opzione è disabilitata quindi raccordi vengono inseriti alla fine.

Procedure

canaline e condotti

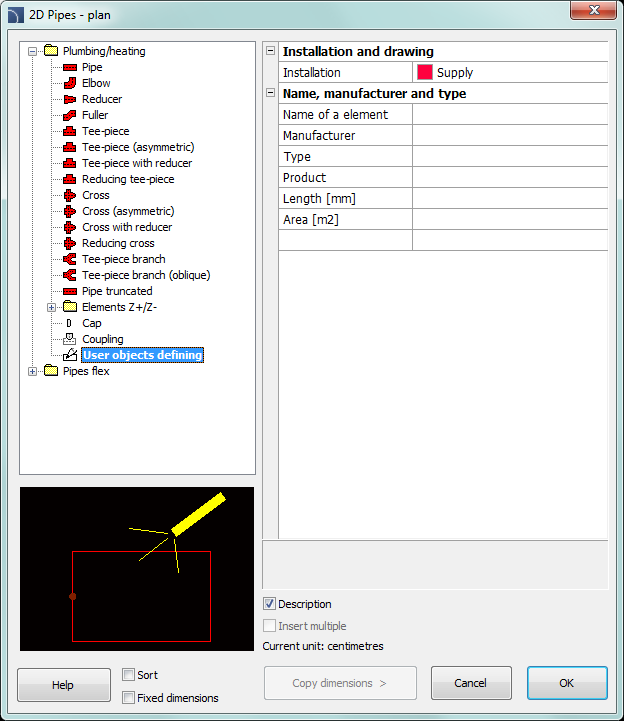

Definizione dei propri raccordi utente
