contiene una libreria di
simboli, oggetti e marcature che sono utilizzati in reti di trasmissione e
disegni telecomunicazioni.Il comando Simboli - mappe, linee,
colonne contiene una libreria di
simboli, oggetti e marcature che sono utilizzati in reti di trasmissione e
disegni telecomunicazioni.
Nella categoria delle telecomunicazioni utente può trovare i simboli che vengono utilizzati per progettare reti in rame e fibra sulle mappe, ma anche per creare schemi di rete. Gli elementi che vengono utilizzati nel rappresentare lo stato esistente, progettato e smontaggio sono disponibili nel programma. simboli di marcatura sono appositamente progettati per il ramo delle telecomunicazioni e permettono di descrivere in modo rapido gli oggetti sulle mappe e schemi.
Durante la progettazione di reti, linee che sono nel cavo, canaline - sono utilizzati anche il comando schematica. carter di protezione tubi sono disponibili nel comando cavo 2D vassoi.

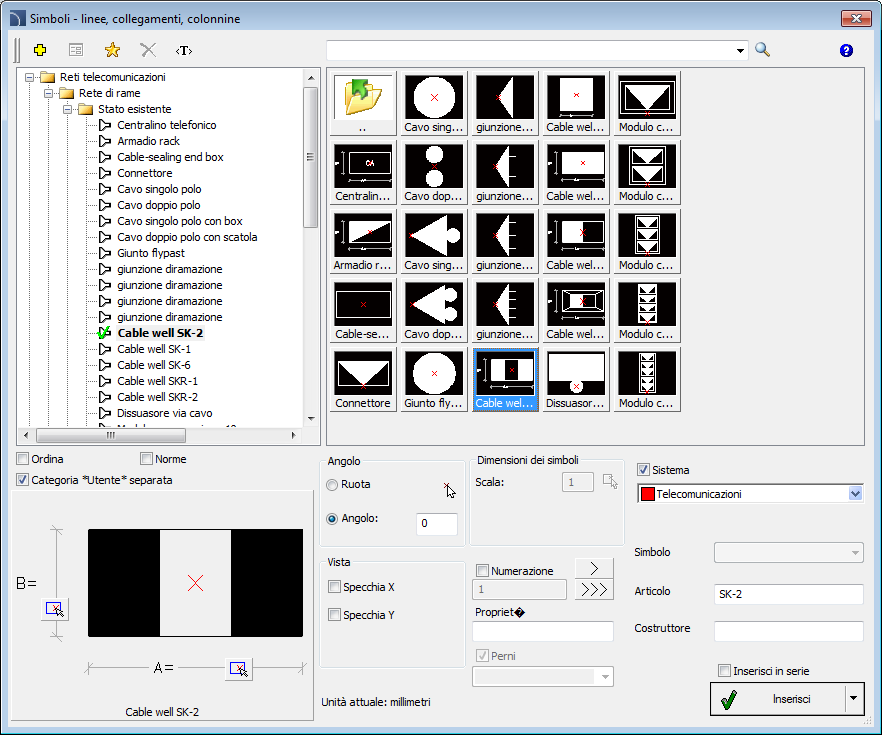

Simboli - mappe, linee, la finestra di dialogo pilastri
Funzionalità di base e tutte le opzioni per quanto riguarda i simboli sono descritte nel capitolo Simboli - IEC, NFPA) .
 |

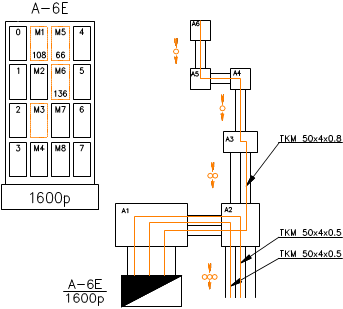

Esempio schema di rete
 |
Esempio di uno schema di rete su una mappa
