Lavorare con i simboli - regole generali

CADprofi possiede diversi comandi utilizzati per inserire simboli nel disegno. È possibile inserire simboli in qualsiasi punto, in linee, così come l'inserimento simultaneo di più simboli nel disegno.

CADprofi simboli hanno determinate proprietà, grazie alla quale si comportano in modo "intelligente", ad esempio regolare automaticamente l'angolo di inserimento alla linea, rompere automaticamente la linea a punto di inserimento, regolare il livello a seconda del tipo di installazione etc.

Tutti i simboli disponibili nel programma CADprofi vengono inseriti come blocchi, che possono essere copiati, cancellati o modificati con l'uso di comandi standard programma CAD. La maggior parte dei simboli possono essere anche modificati con l'uso di comandi di modifica CADprofi come ad esempio: edit rapida, Modifica simboli e Elimina simboli.

I simboli sono spesso utilizzati per rappresentare graficamente dispositivi reali, armature e altri impianti elementi, pertanto è possibile aggiungere parametri tecnici, sui prodotti utilizzati nel progetto, ai simboli (attributi e descrizioni comando), così come la numerazione e simboli segni. Queste informazioni possono essere utilizzate per descrivere disegni durante la creazione grafica legende o specifiche (Vedi Pag. 46).

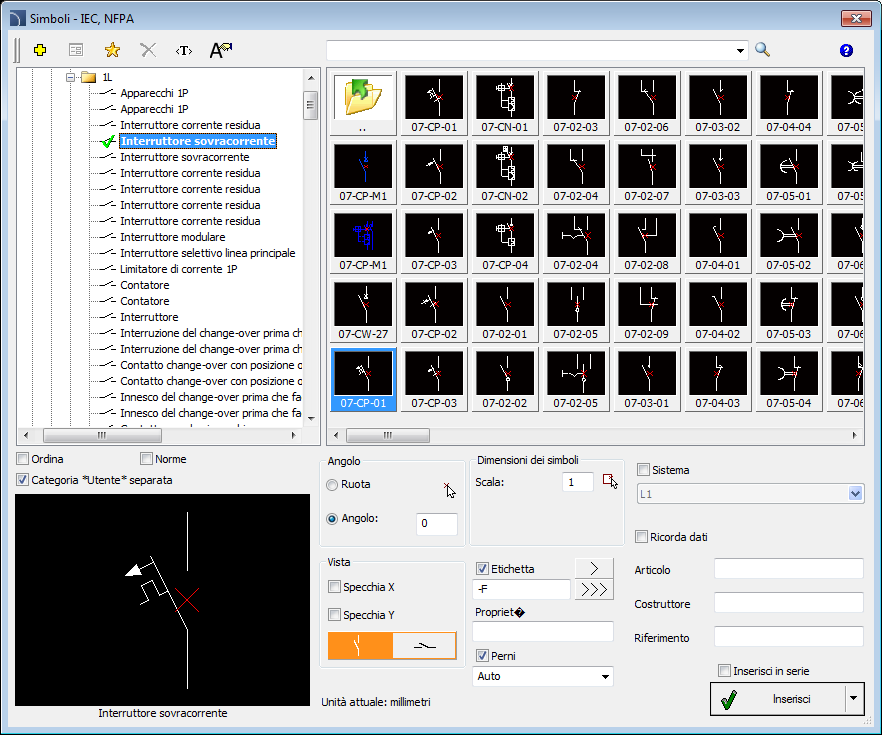

Comandi simboli vengono usati per inserire simboli nel disegno.

opzione 'Inserisci simbolo'

Questa è l'opzione predefinita che consente di inserire simboli in qualsiasi punto o in una linea indicata dall'utente.

Inserire in una linea                       Inserire in ogni punto

Procedure

Quando si inseriscono simboli in linee, l'angolo di inserimento simbolo dipende dall'angolo linea (l'angolo specificato nella finestra di dialogo viene ignorato).

In questo caso, se l'utente seleziona l'opzione Ruota allora egli sarà in grado di specificare la rotazione del simbolo relativamente alla linea. Questa opzione è molto utile quando si inserisce simboli che hanno una possibilità di determinare la loro direzione rubinetto, gestiscono posizione, direzione del flusso etc.

L'angolo di tale simbolo sarà dipendente dalla posizione del punto P2.

senza rotazione                                                              con la rotazione

opzione 'In un punto'

L'opzione In un punto può essere utilizzata quando è necessario inserire il simbolo in un punto che si trova su una linea, ma in modo tale che il simbolo non "di adattarsi alla linea". In questa opzione, il simbolo inserito "ignora" la linea, in modo che non si rompe e non ci vuole l'angolo da esso. Questa opzione è usata in molte situazioni, ad esempio durante l'inserimento di sensori, che normalmente devono toccare linee.

Inserimento di simbolo in un punto (è stato ignorato line)

Procedure

opzione 'In estensione'

L'opzione In estensione permette di specificare precisamente il punto di inserimento simbolo in relazione ad altri oggetti che si trovano nel disegno. Questo permette di inserire un simbolo in un punto in conformità ad esempio un altro simbolo.

Inserimento in estensione

Procedure

Opzione 'In linee multiple'

L’opzione In linee multiple dà la possibilità di inserire rapidamente il simbolo selezionato in molte linee. Consente di inserire simbolo selezionato in tutte le linee che si intersecano con la “linea indicazione”, che è stato specificato durante l'inserimento (P1-P2).

Inserimento di simboli in molte linee

Procedure

Schemi: lavorare con i simboli

Utilizzo di simboli inseriti con un angolo fisso

Al fine di mantenere la correttezza progetto, alcuni simboli vengono inserite con un angolo fisso. Gli esempi includono ghiaie e separatori. Questi simboli devono essere inserite con un angolo di 0 °. In CADprofi molti simboli hanno ottenuto un angolo di inserimento forzato. Quando l'utente inserirà tali simboli in linee orizzontali o verticali, queste linee si romperà automaticamente. In altri casi, le linee non vengono rispettate.

Linea verticale                  Linea orizzontale                             linea Incline

I simboli che contengono testo (attributi visibili)

Per i simboli che contengono testo (attributi visibili) programma CADprofi regolerà automaticamente l'angolo del testo. Grazie a questa la situazione in cui testo sarà visualizzato "testa in giù" o "indietro" è stato evitato. L'utente ha le seguenti possibilità per regolare i testi:

•    0 ° angolo fisso.

•    0 ° o 90 °. Se simbolo viene inserito con un angolo di 90 °, allora il testo viene ruotata di 90 °. In altri casi l'angolo del testo è 0 °.

•    angolo automaticada -30 ° a + 120 °. In questi intervalli l'angolo di rotazione del testo è sufficientemente leggibile.

Regolazione dell'angolo attributi

Trova simboli

In ogni finestra di dialogo che viene utilizzato per i simboli inserimento v'è un'opzione di ricerca, grazie al quale è possibile trovare rapidamente i simboli desiderati.

Dopo aver riempito il campo di ricerca, applicazione filtrerà automaticamente il contenuto libreria corrente e visualizzare solo quelle categorie che contengono gli oggetti che corrispondono ai risultati di ricerca. Facendo clic sul pulsante Ripristina visualizzerà tutti gli oggetti biblioteca e terminare la ricerca.

Simboli multivariante

simboli multivariant sono oggetti, grazie al quale un utente facile e veloce modo può personalizzare la propria vista e informazioni contenute nell'oggetto inserito. In questo modo, un simbolo multivariant può sostituire molti "tradizionali", mentre dà una migliore possibilità di configurare il loro aspetto e tipo.

simboli multivariant possono essere liberamente modificate, utilizzando il comando Modifica simboli.

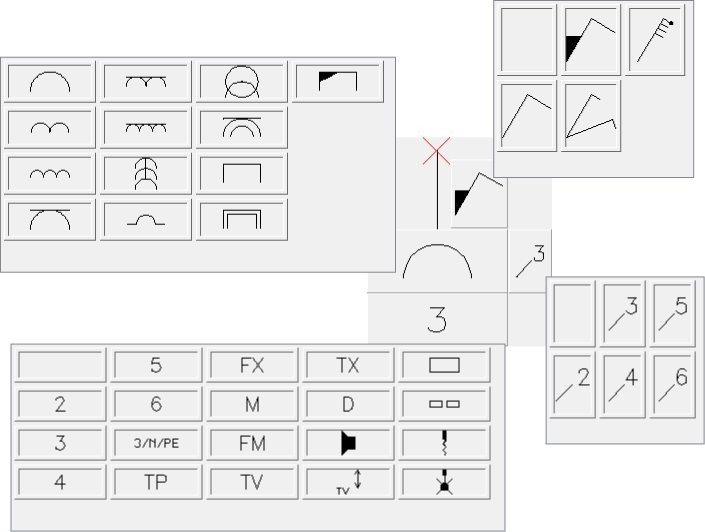

Esempio di un simbolo multivariante

presa di corrente - L'utente può specificare le seguenti opzioni:

•    tipo di socket,

•    tipo di connettore,

•    multipli presa,

•    indicazioni aggiuntive (numero di campi, tipo ecc).

Gestione dei contenuti simboli

CADprofi possiede diverse migliaia di simboli raggruppati in categorie appropriate. Con un numero così a volte è difficile trovare i simboli necessari in questo momento. D'altra parte, quando si lavora su un particolare progetto di solito non è necessario lavorare con più di diverse decine di simboli. Al fine di velocizzare il lavoro, utente può aggiungere elementi selezionati ai preferiti * * categoria grazie alla quale sarà in grado di ottenere un accesso molto più veloce ad essi.

E 'possibile creare sotto-categorie relative a un tema specifico, come ad esempio una categoria separata per i simboli utilizzati nella progettazione delle telecomunicazioni, illuminazione installazione e altro ancora. Inoltre un elemento può essere aggiunto a molti sotto-categorie.

Per gli elementi collocati nelle categorie preferiti * * è possibile cambiare il loro nome, che verrà poi utilizzato nella BOM, leggende e descrizioni. Cambio di nome può essere utilizzato anche utenti proprie traduzioni di alcuni simboli standard internazionali.

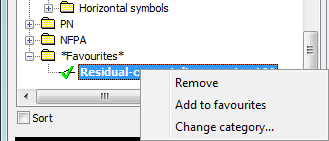

Aggiunta di simboli preferiti

Aggiungi ai preferiti  pulsante consente di copiare qualsiasi simbolo ai preferiti * * categoria. Questa cartella viene creata automaticamente dopo che l'utente ha copiato il primo simbolo.

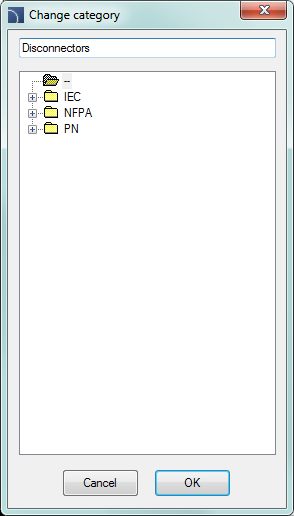

Cambiare il nome del simbolo

Eliminazione di simboli

E 'possibile cancellare i simboli dai preferiti * * categoria. Per fare ciò, selezionare il simbolo e scegliere la Elimina opzione dalla finestra di dialogo.
