Il comando tetti consente di inserire rapidamente al disegno tipo selezionato di tetto con dimensioni specificate dall'utente. Durante l'inserimento del blocco, applicazione calcola automaticamente l'area pendenza effettiva, e il suo valore è disponibile in attributi.

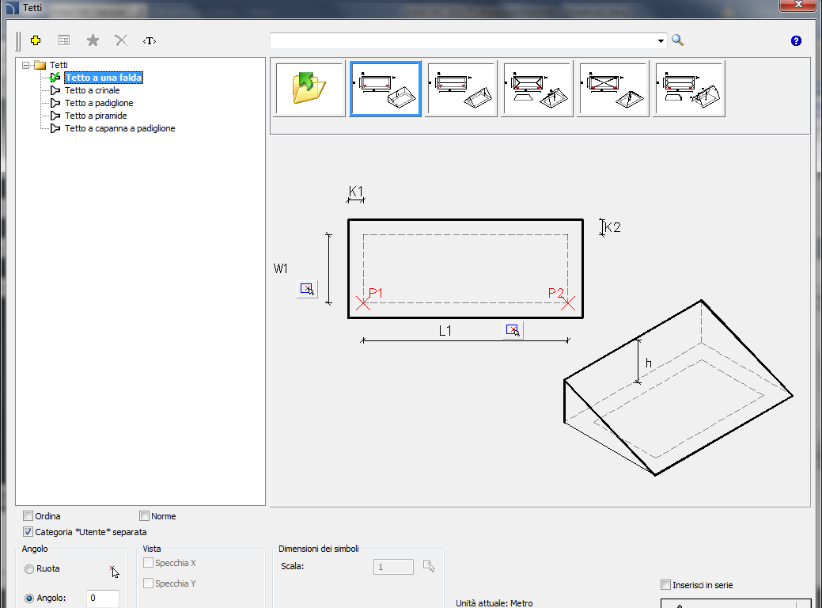

finestra di dialogo “Tetti”
Funzionalità di base e le opzioni per l'utilizzo dei oggetti sono descritti nella Mobili e arredamenti). Ulteriori opzioni che sono inclusi in questo comando:
Anteprima e parametri - un campione di anteprima e parametri dell'elemento selezionato.
•W1, L1 - dimensioni dell'edificio.
•K1, K2 - sbalzi di lunghezza.
•L2 - Lunghezza cresta.
•h - altezza del tetto.
•angolo di rampa - il valore della pendenza del tetto principale.
•Calcolare pendenza da altezza - questa opzione permette di calcolare automaticamente il pendio con inclusione del altezza specificata.
•punto base - permette all'utente di selezionare i punti di inserimento oggetto (in anteprima: P1, P2).
•Altezza del testo - altezza del testo per la segnaletica tetti.
|
•selezione Marcatura - consente la selezione tra Slope e Pitch espressa in percentuale. |
|
