Il comando Scale permette di creare rapidamente le scale con i parametri specificati. Da questi elementi è possibile creare scale con qualsiasi numero di casi.

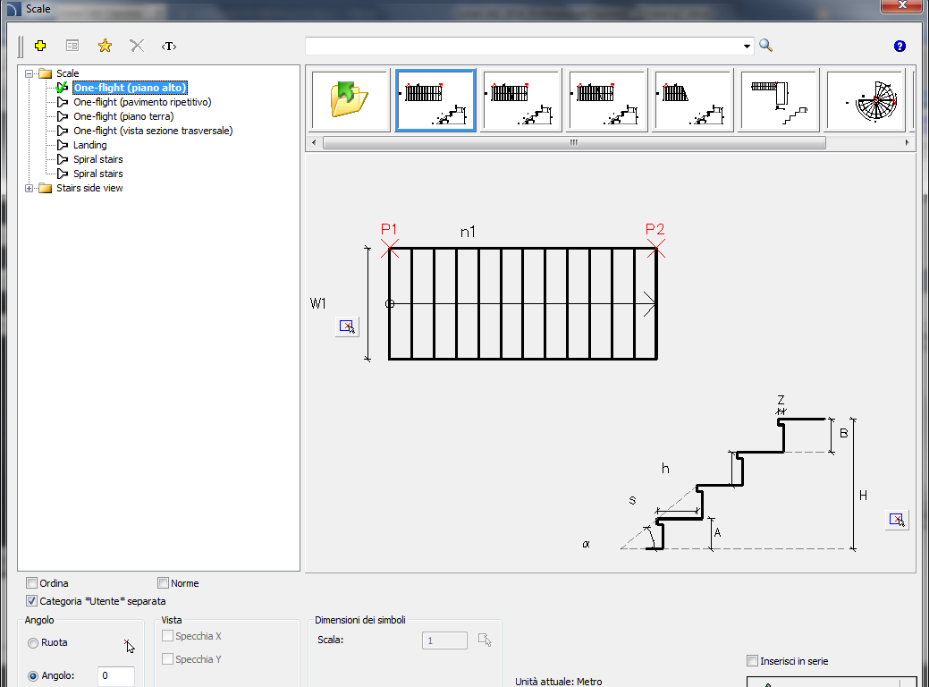

finestra di dialogo Scale
Funzionalità di base e opzioni per quanto riguarda il lavoro con gli oggetti sono descritti nel capitolo Mobili e arredamenti). Ulteriori opzioni incluse nel comando:
Anteprima e parametri - un esempio di anteprima con parametri dell'elemento.
•n1 - numero di gradini.
•W1 - larghezza scale totali.
•S - profondità del battistrada.
•H - altezza del battistrada.
•UN - prima altezza thread.
•B - ultima altezza thread.
•Z - valore battistrada “sottosquadro”.
•Undercut “Z” - abilita / disabilita il disegno di “undercut” per battistrada.
•sezione altezza- il valore effettivo della scale vista della sezione trasversale. La vista scala (sia normale che le impronte di nascondersi), dipende da questa altezza.
•punto base - la scelta dei punti di inserimento dell'oggetto (P1, P2 sulla preview).
•Altezza del testo - altezza del testo che viene utilizzato per la descrizione scale.
|
•notazioni - specifica le scale notazione type.The elenco delle notazioni scale disponibili.
Selezionando un campo vuoto si trova alla fine della lista, significa che viene inserita una notazione. |
|
Procedure
1. Eseguire il
comando scale
.
2. Nella finestra di dialogo Scale nella lista degli elementi clic su un tipo di scala che si desidera inserire nel disegno.
3. (Opzionale) Selezionare il tipo di scala dall'elenco di anteprima disponibile di scale situata sulla parte superiore della finestra.
4. Nella finestra di anteprima specificare i parametri per le scale che stanno per essere inseriti.
5. (Opzionale) Modificare o indicano l'angolo di rotazione.
6. (Facoltativo) Attivare la funzione di rotazione per specificare l'angolo di rotazione durante l'inserimento del blocco.
7. (Opzionale) Abilitare / disabilitare l'opzione inserimento multiplo
8. Fare clic sul pulsante Inserisci per inserire l'elemento nel disegno.
9. Indicare il punto di inserimento per il blocco.
10. (Facoltativo) Indicare due punti che specificano l'angolo di rotazione del blocco.
Doppia scalinata creato da elementi disponibili
