Attributi e descrizioni

During the symbols and objects insertion, CADprofi program is adding various descriptions and technical parameters to them. This data is stored as attributes. The Attributes and descriptions command allows to edit the attributes, as well as to add descriptions (as a simple text) into the drawing. All data that is used in the attributes can be later used during the BOM creation.

After user chooses the command he should indicate an object, whose parameters he would like to edit. This command gives the possibility to edit many objects thank to the Multiple function ("M" key). As an effect it will be possible to edit parameters of all indicated blocks.

After indicating the objects a new dialog window that contains all attributes will appear.

If user has selected several object it's possible that a ***Varies*** value may appear in some data. It means that objects have got different values of a specific parameter. Editing this parameter will also edit it in all of the selected blocks. If this parameter won't be edited then the value won't change in any of the selected blocks.

 Attributi e descrizioni

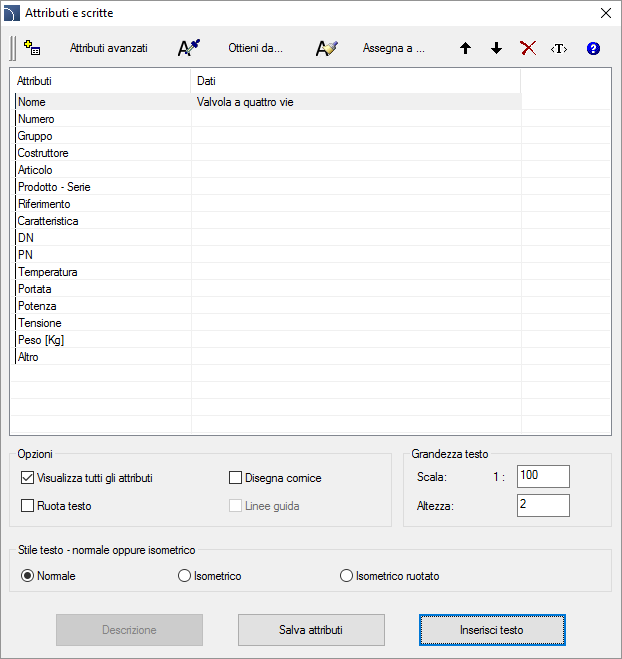

Finestra di dialogo Attributi e descrizioni

La finestra Attributi e descrizioni contiene gli elementi seguenti:

Lista dei parametri – lista di tutti gli attributi e dei valori dei blocchi selezionati.

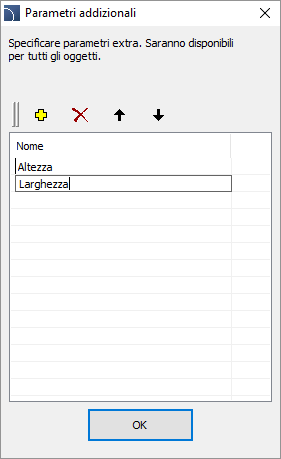

Parametri aggiuntivi– questo pulsante apre una nuova finestra di parametri aggiuntivi, definiti dall’utente.

Ripristina parametri  – permette di ripristinare i parametri aggiuntivi dai valori non assegnati conenuti negli oggetti. Questi parametri ricveranno un nome di default, per questo motivo vi raccomandiamo di cambiarli.

Ottieni da… – permette all’utente di ottenre gli attribute selezionati dagli oggetti indicati nel disegno. Se l’oggetto indicato non possiede alcun parametro o il suo valore è vuoto l’operazione non sarà eseguita.

Assegna a… – permette di assegnare gli attributi selezionati agli oggetti selezionati nel disegno. Questa è un’ottima possibilità usata per indicare attributi degli oggetti.

Muovi le righe selezionate su /giù  – sposta l’attributo selezionato su/giù di una posizione nelle lista. Questa opzione è necessaria quando l’utente. Questa opzione è necessaria quando l’utente vuole selezionare attributi e inserirli in un ordine specifico come testo nel disegno.

Elimina contenuti e attribute selezionati  – pulisce i dati dagli attributi selezionati.

Visualizza tutti gli attributi – scambia le due viste: visualizza tutti gli attributi disponibili e evisualizza solo gli attributi riempiti con dati.

Ruota testo – abilita/disabilita la possibilità di ruotare il testo quando viene inserito nel disegno.

Disegna cornice – abilita/disabilita la cornice per il testo, che sarà inserita nel disegno.

Leader – permette di disegnare una linea tra l’oggetto e il testo inserito.

Dimensione Testo – opzione che specifica la dimensione del testo inserito.

•    Altezza – specifica l’altezza del blocco in millimetri.

•    Scala – permette di specificare la scala in cui il disegno sarà stampato.

Stile testo: normale o isometrico – permette di specificare lo stile testo in viste normali e isometriche.

Descrizione – apre la finesta con una descrizione opzionale dell’oggetto. Questa funzione è usata solo in alcuni oggetti delle librerie dei produttori.

Salva attributi – chiude la finestra di dialogo e salva tutti I cambiamenti nei blocchi selezionati.

Inserisci testo – salva tutti i cambiamenti nei blocchi selezionati, e permette di inserire nel disegno il valore degli attributi selezionati come testo. Per inserire il testo, l’utnte può indicare un punto che specifica la prima linea del testo. A seconda della rotazion, può essere necessario indicare un secondo punto che specifica l’angolo di rotazione del testo. Invece di indicare un secondo punto è possibile indicare un angolo (es. "0" o "90"). In questo caso, il testo verrà inserito orizzontalmente.
Lo stile del testo inserito dipenderà dallo stile corrente del programma CAD.

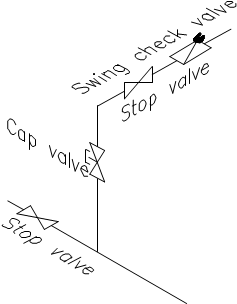

Descrizione in disegni assonometrici

Il comando Inserisci testo permette di inserire testo in disegni assonometrici. Per iserire testo in isometria o dimetria l’utente può selezionare l’opzione Stile testo – isometria.

Quando viene inserito testo in isometria, CADprofi attiverà la modalità isometrica per il cursore grafico, grazie a cui sarà più facile determinare la posizione e l’angolo di inserimento del testo lungo l’asse desiderato. Il cursore isometrico è impostato automaticamente solo quando l’angolo isometrico è impostato a 30°. Quando viene inserito testo in dimetria è comodo inserire l’angolo del testo nella linea di comando. L’angolo sarà impostato in accordo con l’angolo assonometrico impostato nelle Opzioni CADprofi (page 28).
