Symboly úrovně - automaticky

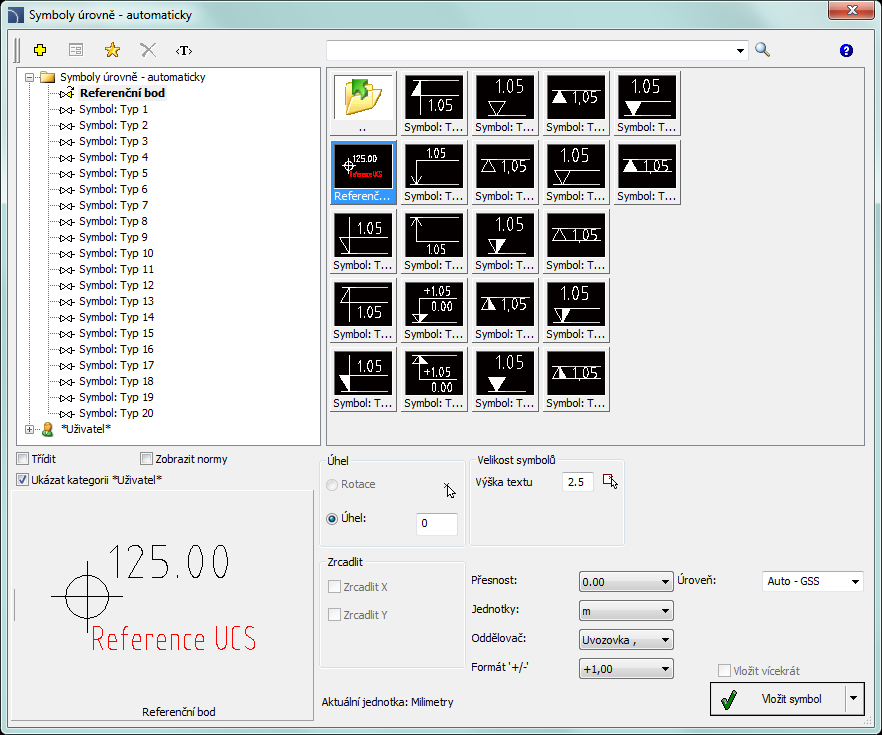

Příkaz Symboly úrovně – automaticky (Level Symbols – automatic) umožňuje vkládat výšku bodů s automatickým vyplněním hodnot výšky pro označené body.

Možnosti, dostupné v tomto dialogovém okně byly popsány v předchozích kapitolách (viz strana 148). Další možnosti jsou obsaženy v tomto příkaze:

Výška textu – specifikuje výšku a měřítko textu značek. Uživatel může vložit hodnotu nebo ji označit a výkrese

(označit dva body).

Přesnost rozměrů – definuje desetinné číslo hodnot souřadnic v symbolu, který bude vložen.

Jednotky – určuje jednotky, které budou změněny v hodnotě výšky vloženého symbolu. Program CADprofi určuje aktuální běžnou hodnotu v souladu se současným kreslícími jednotkami které byly nastaveny v příkaze CADprofi - Nastavení. Možnost Jednotky dovoluje přepočítat aktuální výšku do jedné z dostupných jednotek.

Formát ‘+/–‘ – určuje, jestli by mělo běžné kladné hodnotě předcházet znaménko „+”.

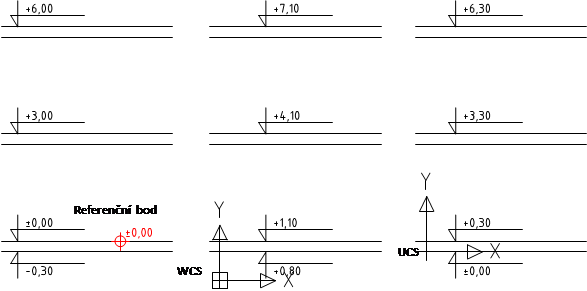

Úroveň – určuje referenční bod běžné hodnoty symbolu. Jsou možné následující způsoby určení souřadnicového systému:

• Auto – vypočítává běžnou hodnotu s ohledem na předtím nastavený Referenční bod.

• Auto WCS – vypočítává běžnou hodnotu z bodu 0,0 světového souřadnicového systému (WCS).

• Auto UCS – vypočítává běžnou hodnotu z bodu 0,0 uživatelského souřadnicového systému (UCS).

Referenční bod – další text, který informuje na příklad o nadmořské výšce základů.

Vložení referenčního bodu

1. Spusťte příkaz Symboly úrovně - automaticky .

2. V dialogovém oknu vyberte Referenční bod.

3. (Volitelné) Stanovte výšku textu symbolu..

4. (Volitelné) Stanovte následující možnosti: Přesnost, Jednotky, Oddělovač a Formát ‘+/–‘.

5. Vyberte systém souřadnic, které budou určovat úroveň bodu nebo vložte hodnotu ručně. Referenční bod je vztažný bod (výškový značka) pro jiné výšky bodů, proto je úroveň tohoto bodu určena jako „0”.

6. Klikněte na tlačítko Vložit symbol, abyste symbol vložili do výkresu.

Upzornění

Do výkresu může být vložen pouze jeden retenční bod, snaha o vložení dalšího bodu zobrazí příslušnou zprávu a dovolí nahradit starý referenční bod.

Vložení symbolu automatické úrovně

1. Spusťte příkaz Symboly úrovně - automaticky .

2. V dialogovém okně vyberte patřičnou značku (symbol) úrovně.

3. (Volitelné) Stanovte výšku textu symbolu.

4. (Volitelné) Stanovte následující možnosti: Přesnost, Jednotky, Oddělovač a Formát ‘+/–‘.

5. Určete úroveň, ze které bude počítána aktuální úroveň. Měla-li být úroveň počítána od referenčního bodu, vyberte možnost Auto.

6. (Volitelné) Definujte nebo vyberte Referenční bod pro vybraný bod.

7. Klikněte na tlačítko Vložit symbol a pak vložte symbol do výkresu.
