Nábytek a zařízení

Příkaz Nábytek, zařízení má mnoho objektů, které jsou použity v konstrukčních projektech. Nábytek, sanitární zařízení, zařizovací předměty a mnohem více objektů je dostupných. Tento příkaz také obsahuje další architektonické prvky, jako jsou: ventilace a odsávání, odvodňovací trubky a další.

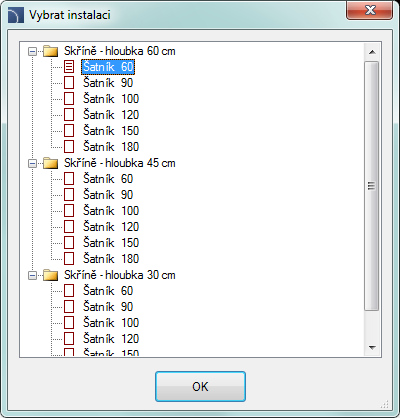

Objekty, dostupné v tomto příkaze jsou parametrické, pro které může uživatel specifikovat všechny rozměry. Pole, použitá pro specifikování rozměrů, jsou dostupná v dialogovém okně. Také je možné indikovat rozměry z výkresu po kliknutí na tlačítko Vybrat vzdálenost . Pro některé objekty připravily typické databáze že dovolí rychle vybrat typický prvek po kliknutí na tlačítko.

Změna rozměrů objektů CADprofi je ekvivalentní editaci bloku, nikoliv jenom změna měřítka ve směrech X a Y. Díky tomu je získán správný náhled a specifické prvky (jako jsou držadla, otvory atd.) nejsou deformovány.

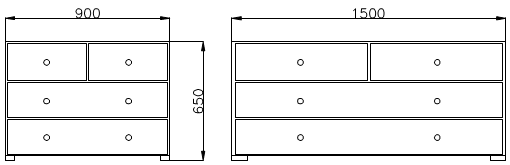

Příklad prádelníku se zásuvkami o šířce 900 a 1500 mm

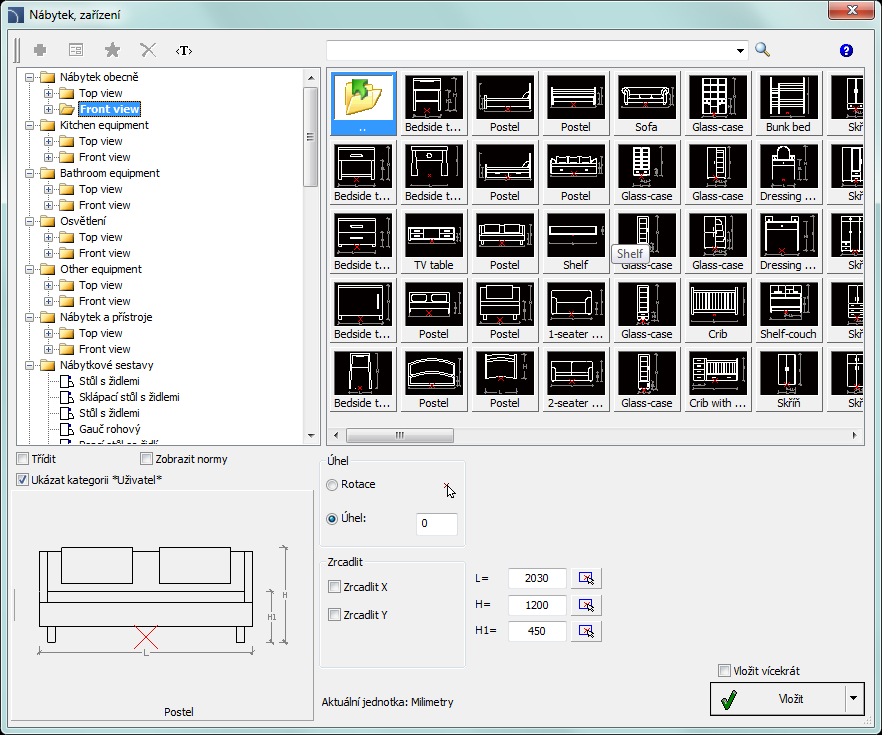

Dialogové okno Nábytek a zařízení

Dialogové okno Nábytek a zařízení obsahuje následující položky:

Menu nástrojů

•    Definuj nový (Define new)  – umožňuje přidat nový prvek do databáze. Přečtěte si o tom víc v kapitole Definování uživatelských bloků).

•    Upravit (Edit)  – umožňuje Editace parametrů uživatelského bloku).

•    Přidat k oblíbeným – kopíruje symbol k oblíbeným *Favourites*)

•    Odstranit  – vymaže vybraný symbol z kategorie * Oblíbené *.

•    Strom kategorií – sada všech kategorií a symbolů z knihovny, zobrazený jako roletové menu. Uživatel může přizpůsobit pořadí na displeji použitím možnosti Třídit.

Miniatura (Thumbnail view) – zobrazuje obsah aktuálně vybrané kategorie jako miniatury.

Náhled – zobrazí náhled aktuálně vybraného prvku. Kliknutí pravým tlačítkem se náhled zvětší.

Úhel/Rotace – možnost specifikovat pevný úhel při vkládání prvku nebo umožnění otáčení, při kterém je úhel prvku dán otáčením během vkládání.

Zrcadlit, X, Y– povolení této možnosti vytvoří zrcadlový obraz specifikovaného objektu podle osy X nebo Y.

Vložit vícekrát– umožní/znemožní vícenásobné vkládání do výkresu. Proces vkládání potom vyžaduje od uživatele stisknutí klávesy Enter nebo Esc když skončí vícenásobné vkládání.

Postupy

Nábytek a zařízení

Řízení obsahu prvku

Program CADprofi vládne několika tisíci prvků sdružených do patřičných kategorií. U tak velkého počtu je někdy těžké nalézt prvek, který v tom okamžiku potřebujete. Na druhé straně, když pracujete na určitém projektu, obvykle nepotřebujete víc než několik tuctů prvků. Aby se práce uspíšila, může uživatel přidat vybrané prvky do kategorie Oblíbené (*Favourites*). Díky tomu může být schopen k nim mít mnohem rychlejší přístup.

Je možné vytvořit sub-kategorie, vztažené k určitému tématu, jako samostatnou kategorii pro prvky použité při konstrukci bytů a jiné pro navrhování kanceláří nebo sociálních místností. Kromě toho může být jeden prvek přidán do mnoha sub-kategorií.

Pro prvky, umístěné v kategorii Oblíbené (*Favourites*) je možné změnit jejich název, který bude později ve specifikacích, legendách a popisech. Změna názvu může být také použita do uživatelových vlastních překladů pro některé symboly z mezinárodních norem.

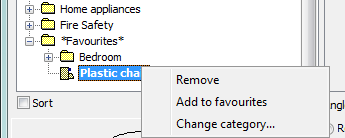

Přidávání symbolů k oblíbeným

Tlačítko Přidat k oblíbeným  dovoluje kopírovat jakýkoliv symbol do kategorie Oblíbené *Favourites*. Tato složka je vytvořena automaticky v okamžiku, když uživatel kopíroval první symbol.

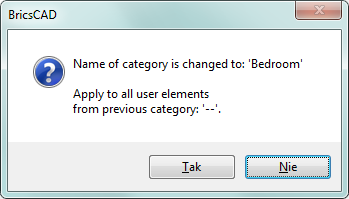

Změna názvu prvku

Výmaz prvků

Je možné vymazat prvky z kategorie Oblíbené (*Favourites*). Abyste to udělali, vyberte prvek a zvolte možnost Odstranit  v dialogovém okně.
