Příkaz Topografické symboly (Topographic Symbols) umožňuje vložit do výkresu mnoho rozličných symbolů, jako jsou: šipky, symboly hlavních směrů, sklony a jiné.

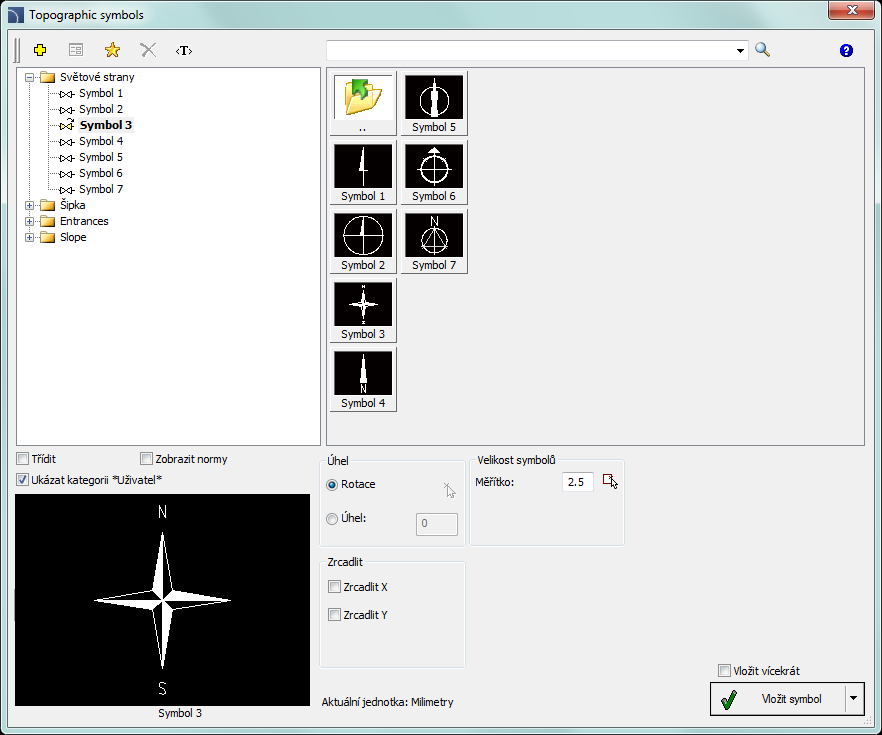

Dialogové okno Topografické symboly
Možnosti, dostupné v tomto dialogovém okně, byly popsány v předchozích kapitolách (viz strana 148).
Postupy
1. Spusťte
příkaz Topografické symboly (Topographic symbols)
.
2. V dialogovém okně najděte vhodný symbol.
3. (Volitelné)
Určete Úhel rotace symbolu. Můžete vložit hodnotu
nebo stiskněte tlačítko abyste označili výkrese dva body, které
definují úhel rotace.
4. (Volitelné) Vyberte možnost Rotation abyste specifikovali úhel, pod kterým vložíte blok do výkresu.
5. (Volitelné)
Určete velikost symbolu vložením hodnoty měřítka
nebo stiskněte tlačítko abyste získali velikost z jiného
symbolu, která ja umístěn na výkrese.
6. (Volitelné) Pro určité symboly můžete specifikovat další parametry, např. pro symboly sklonu můžete specifikovat velikost sklonu v procentech nebo stupních.
7. Klikněte na tlačítko Vložit symbol, abyste symbol vložili do výkresu.
