Kreslení řady kabelových lávek

Příkaz 2D Kabelové lávky a chráničky – řady umožňuje vytvářet kabelové lávky a ochranné trubky s automatickým vkládáním kolen, které mají parametry definované uživatelem (nebo bez kolen). Tento příkaz má schopnost znemožnit zobrazení dialogového okna, dovolujíc uživateli okamžitě začít kreslit řadu segmentů kabelové lávky s využitím naposledy použitého nastavení.

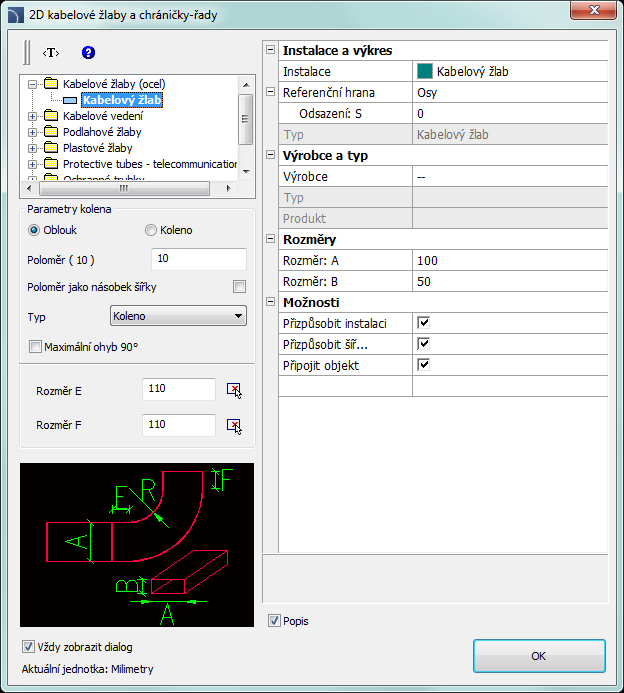

Grafické uspořádání a základní funkce dialogového okna jsou podobné jako 2D Kabelové lávky a žlaby). Další dostupné možnosti v tomto příkaze:

Parametry kolena – skupina možností, které dovolují specifikovat parametry kolen.

• Poloměr – umožňuje uživateli určit poloměr nebo poměr poloměru pro kolena, vložené mezi segmenty kabelové lávky.

• Poloměr jako násobek šířky – umožní/znemožni určit poloměr pomocí násobitele šířky.

• Maximální ohyb 90° – umožní/znemožní volbu omezení úhlu kolena na 90°.

Rozměr E/Rozměr F – dovolí specifikovat rozměry E a F (které jsou viditelné na náhledu). Tlačítko

umožní určit rozměr označením dvou bodů na výkrese.

Tip

Jestliže bylo zakázáno zobrazení dialogového okna volbou „Vždy zobrazit dialog” a uživatel přesto chce okno zobrazit, musí po spuštění příkazu napsat na příkazový řádek písmeno „S“ (naStavení.)

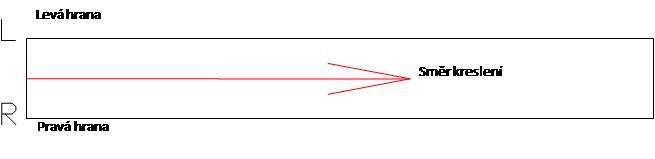

Referenční hrana – levá nebo pravá hrana. Hrana je označena podle směru kreslení.

Vkládání kabelových lávek

1. Spusťte příkaz 2D Kabelové lávky a chráničky-řady .

2. (Volitelné) Jestliže se při začátku kreslení dialogové okno neobjeví, tak při spuštění příkazu začněte kreslit a nebo napište na příkazový řádek písmeno „S“, abyste změnili nastavení.

3. V dialogovém okně vyberte potřebný druh kabelové lávky.

4. Zvolte druh instalace.

5. (Volitelné) Specifikujte hodnoty Výrobce a typ.

6. Určete Průměr (nebo průřez) lávky nebo chráničky.

7. (Volitelné) Umožnit/znemožnit Přizpůsobit instalaci, Přizpůsobit průměr, a Připojit objekt.

8. Klikněte na tlačítko OK abyste začali kreslit řadu segmentů lávek označením bodů.

Při kreslení by měl uživatel označit body (P1, P2 atd.). Kreslíte-li podle osy a bez odsazení, tak jsou segmenty vkládány podél označených bodů.

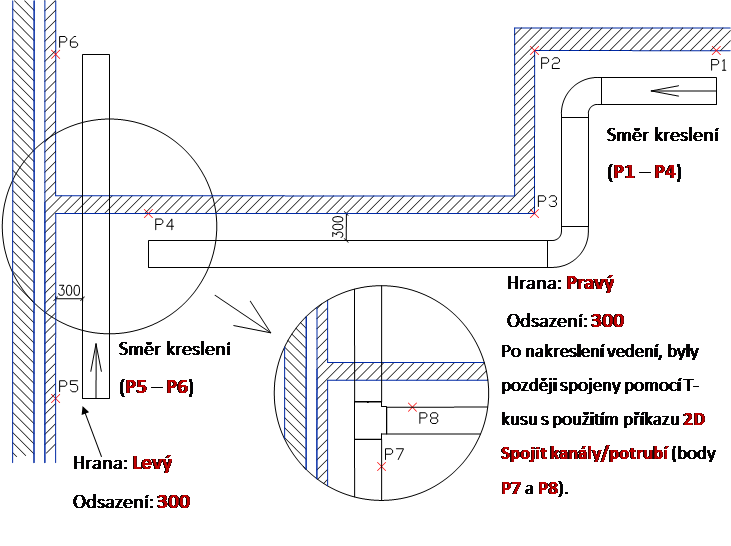

Když kreslíme s odsazením, tak řada lávek je kreslená se stanoveným odsazením (offset) od vyznačených bodů.

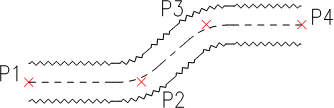

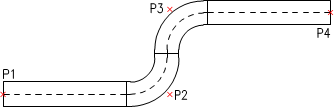

Chránička	Pružná trubka

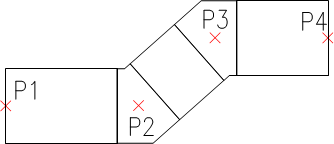

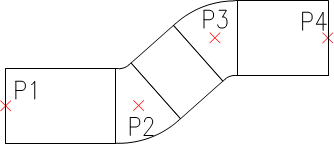

Pravoúhlé potrubí s koleny	Pravoúhlé potrubí s oblouky
