Příkaz Přístroje a osvětlení umožňují vkládat typická příslušenství osvětlení. Tento příkaz také obsahuje ukázková příslušenství osvětlení, která byla připravena na základě určitých katalogů výrobců. Před použitím těchto osvětlovacích příslušenství v projektu se doporučuje zkontrolovat aktuální nabídku těchto výrobců.
Příslušenství k osvětlení je také dostupné v příkaze Symboly – elektro, vše. Nicméně by mělo být poznamenáno, že symboly jsou prvky, které obsahují pouze reprezentaci specifických zařízení a proto nepotřebují mít skutečné rozměry. Příkaz Přístroje a osvětlení dává na druhé straně možnost vkládat do projektu prvky, jejichž rozměry odpovídají rozměrům skutečných zařízení.

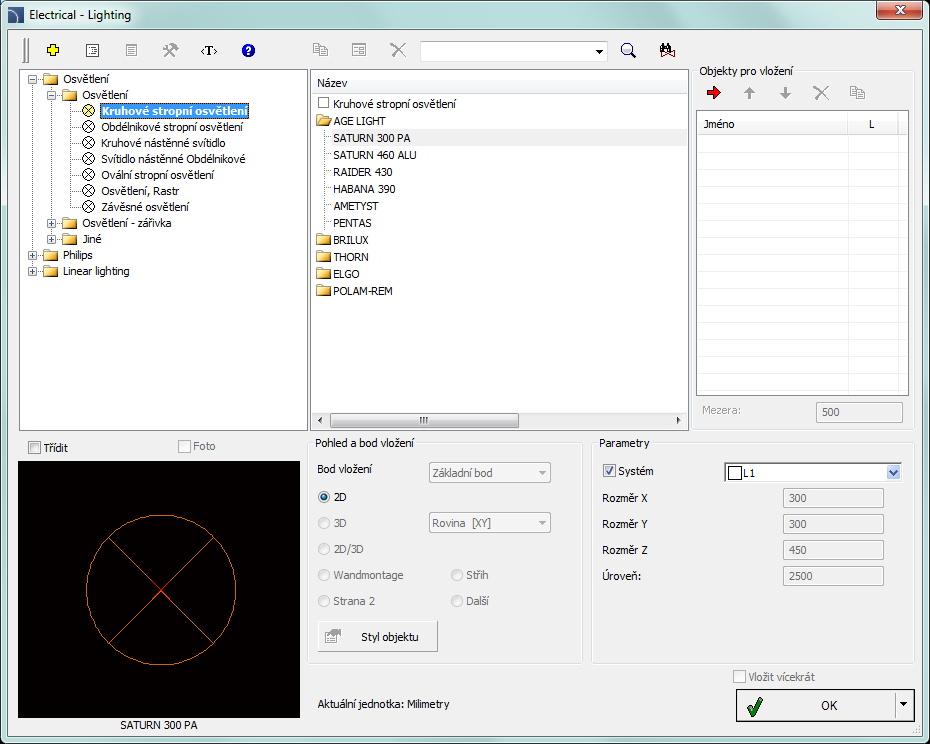

Dialogové okno Přístroje a osvětlení
Základní funkce a možnosti týkající se symbolů jsou popsány v kapitole Symboly - IEC, NFPA). Další možnosti pro příkaz Přístroje a osvětlení:
Parametry – první element v každé kategorii dává možnost určit rozměry. Po výběru takového elementu musí uživatel určit rozměry v polích Rozměr X, Y, Z.
Pohled a bod vložení – pro některé objekty jsou dostupné další pohledy, např. boční pohled, který umožňuje vložit objekty nejen do plánu, ale také do příčného řezu a dalších instalačních pohledů.
Postupy
1. Spusťte
příkaz Přístroje a osvětlení
.
2. V dialogovém okně Přístroje a osvětlení otevřete potřebnou kategorii.
3. Detailu bude vidět seznam dostupných typů přístrojů..
4. (Volitelné) Dvakrát klikněte na sérii typů, abyste jí otevřeli a zobrazili její obsah.
5. Vyberte některý prvek kliknutím na jeho polohu v seznamu. Bude-li vybrán první element, tak bude možné specifikovat rozměry X, Y a Z, což umožní vložit do projektu příslušenství nestandardních rozměrů.
6. (Volitelné) Změňte pohled na vybraný prvek.
7. Zakažte možnost Systém a vyberte instalaci z dostupného seznamu, abyste určili hladinu vybraného prvku.
8. Klikněte na tlačítko OK, abyste vložili vybraný objekt do výkresu.
9. Určete bod vložení a úhel natočení objektu.
Tip:
Kdyby mělo být příslušenství osvětlení umístěno v pravidelných rozestupech, tak po vložení prvního příslušenství může uživatel použít příkaz CAD programu Array (_Array).

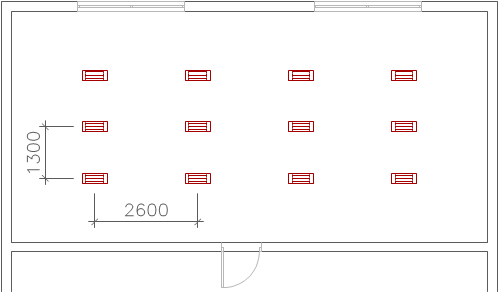

Příklad vložení osvětlovacího příslušenství: Po vložení prvního prvku osvětlovacího příslušenství byl zbytek příslušenství okopírován s použitím příkazu Array (Pole) s roztečí 2600 mm x 1300 mm.
Osvětlení
