Symboly - IEC, NFPA

Příkaz Symboly IEC, NFPA umožňují vložit spínací ústrojí vysokého i nízkého napětí, komplexní aparatury, měřící přístroje a mnoho dalších symbolů a prvků, které jsou použity ve schématech elektrických instalací. V knihovně jsou symboly IEC i NFPA dostupné.

Během vkládání symbolů je možné automaticky očíslovat objekty a určit spojení, stejně jako přidat informaci o dalších technických parametrech.

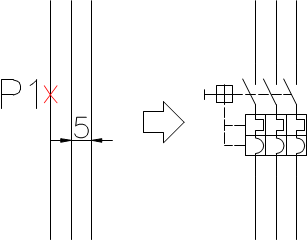

Vkládání symbolů do vedení je automaticky přeruší v přípojném bodě a zároveň zachovává principy tvorby elektrických schémat. Toto pravidlo také platí na vícepólové přístroje, ale v tomto případě musí uživatel přizpůsobit vedení typu a měřítku vícepólových symbolů.

Pro symboly IEC je rozteč mezi vedeními 5 (nebo násobek 5ti), kdežto pro symboly NFPA je to 3/8” (0.375).

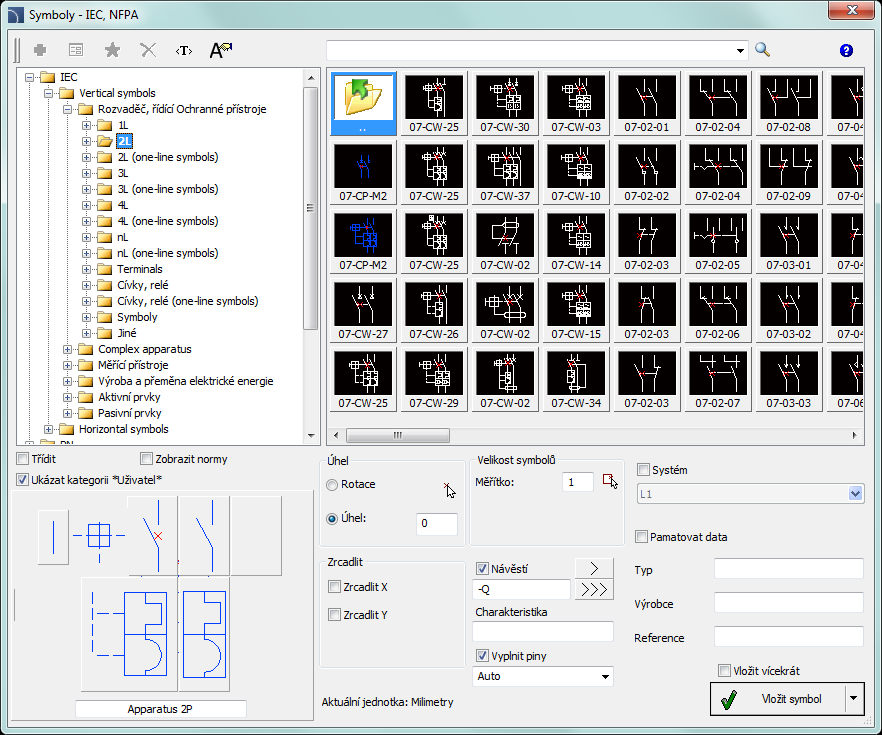

Dialogové okno Symboly – IEC, NFPA

Dialogové okno Symboly - IEC, NFPA obsahuje následující položky:

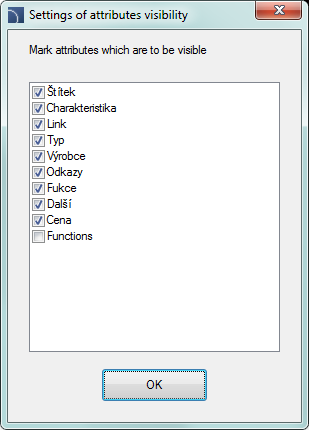

Viditelnost atributů – tato volba je použita ke stanovení, které atributy by měly být při vkládání viditelné.

Menu nástrojů:

•    Definuj nový (Define new)  – umožňuje přidat nový prvek do databáze. Přečtěte si o tom víc v kapitole Definování uživatelských bloků).

•    Upravit (Edit)  – umožňuje Editace parametrů uživatelského bloku).

•    Přidat k oblíbeným  – Kopíruje symbol do kategorie Oblíbené).

•    Odstranit  – vymaže vybrané symboly z kategorie *Oblíbené*.

Strom kategorií – sada všech kategorií a symbolů v knihovně, ukázané v rozbalovacím seznamu. Uživatel může přizpůsobit pořadí zobrazení použitím následujících možností:

•    Třídit – abecední pořadí kategorií a jejich obsahu.

•    Zobrazit normy – umožnit/znemožnit zobrazení symbolů podle norem.

Miniatury – zobrazí obsah aktuálně vybrané kategorie jako miniatury.

Náhled – zobrazí náhled aktuálně vybraného symbolu. Kliknutí pravého tlačítka na okně náhledu tento náhled zvětší.

Zrcadlit X, Y – zaškrtnutí této možnosti vytvoří zrcadlový obraz určeného objektu podle osy X nebo Y.

Úhel/Rotace – možnost specifikovat pevný úhel při vkládání prvku nebo umožnění otáčení, při kterém je úhel prvku dán otáčením během vkládání. Během vkládání symbolů do vedení závisí úhel vložení na úhlu vedení (úhel stanovený v dialogovém okně je ignorován). Když vkládáme symboly do vedení, je možné použít volbu Rotace , abychom určili dynamicky natočení symbolu relativně k vedení.

Měřítko –           určí velikost vkládaných symbolů. Je možné vložit hodnotu měřítka nebo označit ve výkrese symbol, jehož měřítko by uživatel rád použil.

Systém –             je-li v programu umožněna volba Rozšířená struktura názvu hladiny (viz strana 29) tak symboly budou vkládány do hladin v závislosti na druhu instalace (systému). V případě vkládání symbolů do existujících vedení je volba Systém ignorována a hladina symbolu záleží na druhu vedení.

Data objektu – tato možnost umožňuje specifikovat technické a identifikační parametry symbolů. Pro každý symbol mohou být dány různé parametry, jako: Typ výrobku, Výrobce, a jiné. Dostupné možnosti a parametry záleží na typu symbolu.

Pamatovat data – tato možnost dovoluje uložit uživatelem vložené parametry. Tato volba by měla být umožněna, když uživatel vkládá symboly s podobnými charakteristikami.

Návěstí –            dává možnost přidávat další návěstí (štítky) k vkládaným symbolům. Pole návěstí je automaticky vyplněno implicitním označením a prvním volným číslem. Díky dostupným tlačítkům může uživatel zvolit mezi prvním volným číslem  a následujícícm číslem . Toto pole může být také vyplněno jakoukoliv hodnotou.

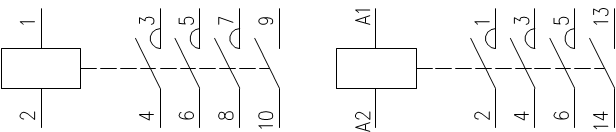

Vyplnit piny – číslování kontaktů vkládaného symbolu. Typ číslování může být vybrán z roletového seznamu:

•    Auto – číslování všech kontaktů, počínaje číslem 1.

•    1/2… nebo a/b… – dovolí možnost ručně číslovat kontakty. Tato volba umožní uživateli, aby sám vkládal hodnoty dalších kontaktů, oddělujíc je znaménkem ”/”.

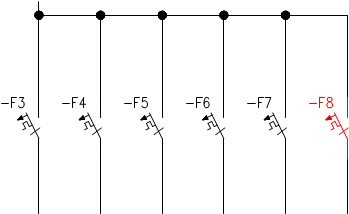

Vložit vícekrát – umožní/znemožní násobné vložení symbolů d o výkresu. Průběh vkládání požaduje od uživatele stisknutí klávesy Enter nebo Esc když ukončí násobné vkládání symbolů.

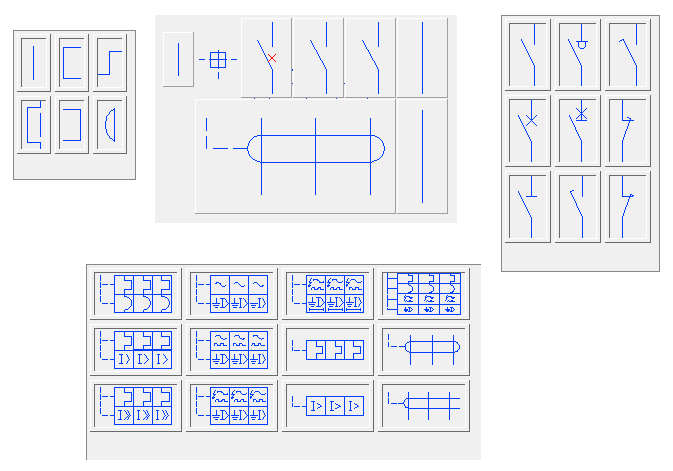

Symboly některých přístrojů jsou multi-variantní symboly, díky kterým může uživatel vložit do projektu přístroj, který obsahuje jakoukoliv konfiguraci kontaktů, spouštěčů atd. Takové symboly nahradí mnoho „tradičních“ symbolů z knihovny. Tímto způsobem je snadnější používat program a současně to dává uživateli víc příležitostí definovat zákaznické prvky.

Multi-variantní symboly mohou být editovány pomocí příkazu Symboly - upravit.

Příklad multi-variantního symbolu
