Práce se symboly - obecná pravidla

CADprofi Program má několik příkazů používaných pro vkládání symbolů do výkresu. Je možné vložit symboly do každého bodu, do vedení, jakož i simultánně vložit více symbolů do výkresu najednou .

CADprofi symboly mají určité vlastnosti, díky kterým se chovají jako "chytré". Například, při vkládání do vedení se automaticky nastaví úhel, automaticky se přeruší vedení v bodu vkládání, nastaví se hladina v závislosti na typu zařízení, atd.

Všechny symboly dostupné v programu CADprofi jsou vkládány jako bloky, které lze kopírovat, mazat nebo upravovat pomocí standardních příkazů programu CAD. Většinu symbolů lze také upravovat pomocí editačních příkazů CADprofi , jako jsou: Rychlé editování - Quick Edit, Upravit symboly – Edit symbols a Odstranit symboly – Delete symbols.

Symboly se často používají pro grafické znázornění skutečných zařízení, armatury a dalších instalačních prvků. Proto je možné přidat technické parametry o produktech použitých v projektu k symbolům (příkaz Atributy a popisy - Attributes and descriptions), stejně jako číslování a značky. Tyto informace mohou být použity při popisování výkresů při vytváření grafických legend nebo specifikací (viz str. 59).

Následující příkazy slouží ke vkládání symbolů do výkresu: Kombinované symboly, Symboly a Značky.

Každý příkaz, který se používá pro práci se symboly, má celou řadu možností, používaných pro vložení jednoho nebo více symbolů do výkresu.

Hlavní možnosti (dostupné po stisknutí tlačítka ):

• Vložte Symbol nebo symboly (Insert)

• Do mnoha vedení (Into many lines)

• V prodloužení (In extension)

• Do bodu (Into point)

Možnost ‘vložit symbol’

Toto je výchozí nastavení, které umožňuje vkládat symboly do libovolného bodu, nebo vedení označené uživatelem.


Vložit do vedení	Vložit do bodu

Postupy

Vložit symbol

1. Vyberte symboly nebo symboly v nějaké knihovně.

2. Klepněte na tlačítko Vložit symbol. Dialogové okno knihovny se zavře a umožní tak vkládání symbolů do výkresu.

3. Označte vedení, do kterého chcete vložit symbol.

4. (Volitelně) Klepněte na libovolné místo ve výkresu ke vložení symbolu.

5. (Volitelně) Určete úhel otočení vloženého symbolu - tato volba je dostupná pouze tehdy, pokud uživatel zvolil možnost Otočit (Úhel/rotovat) v dialogovém okně knihovny.

Při vkládání symbolů do vedení, úhel vkládaného symbolu závisí na úhlu vedení (úhel uvedený v dialogovém okně je ignorován).

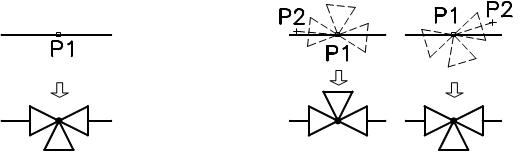

V tomto případě, pokud uživatel vybere možnost Otočit, pak bude moci zadat rotaci symbolu relativně k vedení. Tato volba je velmi výhodná při vkládání symbolů, které mají možnost určit jejich nasměrovaní kohoutku, polohu kliky, směr proudění atd.

Úhel takového symbolu bude záviset na poloze bodu P2.


Bez rotace	S rotací

Možnost ‘do bodu’

Volba do bodu je možná použít, pokud je potřeba vložit symbol do bodu, který leží na lince, ale takovým způsobem, že se symbol nebude "přizpůsobovat vedení". V této možnosti, vložený symbol "ignoruje" vedení, takže ji nepřeruší a nepřebere od něj úhel. Tato možnost se používá v mnoha situacích, například při vložení snímačů, které se obvykle potřebují dotýkat čáry.


Vkladání symbolu do bodu vedení	Vkladání snímače do bodu vedení

Postupy

Vložit do bodu

1. Vyberte symboly nebo symboly v nějaké knihovně.

2. S použitím tlačítka skrolujte v seznamu.

3. Klepněte na tlačítko Do bodu. Dialogové okno knihovny se zavře a umožní tak vkládání symbolů do výkresu.

4. Označte vedení nebo bod, do kterého chcete vložit symbol.

5. (Volitelně) Klepněte na libovolné místo ve výkresu ke vložení symbolu.

6. (Volitelně) Určete úhel otočení vloženého symbolu - tato volba je dostupná pouze tehdy, pokud uživatel zvolil možnost Otočit v dialogovém okně knihovny.

Možnost ‘v prodlužení’

Volba v prodlužení umožňuje přesně určit bod vložení symbolu ve vztahu k jiným objektům nacházejíim se ve výkresu. To umožňuje vložit symbol do bodu v souladu například s jiným symbolem.

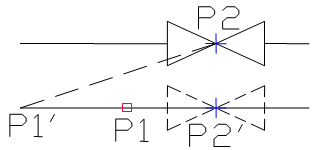

Vkladání v prodlužení

Postupy

Vložit v prodlužení

1. Vyberte symboly nebo symboly v nějaké knihovně.

2. S použitím tlačítka skrolujte v seznamu.

3. Klepněte na tlačítko V prodlužení. Dialogové okno knihovny se zavře a umožní tak vkládání symbolů do výkresu.

4. Klepněte na čáru, do které chcete vložit symbol (P1).

5. Určete bod vložení symbolu proti místu kde chce určit umístění vloženého prvku (P2).

6. Určete další odstup nebo klepněte na tlačítko Enter pro potvrzení bodu vkládání.

7. (Volitelně) Určete úhel otočení vloženého symbolu - tato volba je dostupná pouze tehdy, pokud uživatel zvolil možnost Otočit v dialogovém okně knihovny.

8. Symbol bude vložen do výkresu a příkaz skončí (pokud uživatel nevybral možnost Vložit vícekrát).

Možnost ‘do vice vedení’

Volba do vice vedení dává možnost rychle vložit zvolený symbol do více vedení. To umožňuje vložit vybraný symbol na všechna vedení, kterým procházezí "indikační úsečka", která byla zadána při vkládání (P1-P2).

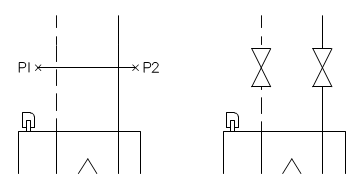

Vkladání symbolů do mnoha linek

Postupy

Vložit do mnoha vedení

1. Vyberte symboly nebo symboly v nějaké knihovně.

2. S použitím tlačítka skrolujte v seznamu.

3. Klepněte na tlačítko Do vice vedení. Dialogové okno knihovny se zavře a umožní tak vkládání symbolů do výkresu.

4. Určete první bod "indikační úsečky", která se bude křížit s vedeními (P1).

5. Určete druhý bod "indikační úsečky", která se bude křížit s vedeními (P2).

6. Vybraný symbol se vloží do všech vedení, které se překřížili s " indikační úsečkou".

Symboly v izometrii

CADprofi umožňuje vytvořit axonometrické výkresy. CADprofi provádí příslušné transformace vložených symbolů tak, aby daný sklon odpovídal aktuálnímu úhlu.

Po výběru možnost Isometrie se změní možnost rotace a zrcadlení. Výchozí úhel vkládání symbolů je izometrický úhel, který je definován v CADprofi – Možnosti (Options) (viz stranu 28).

•

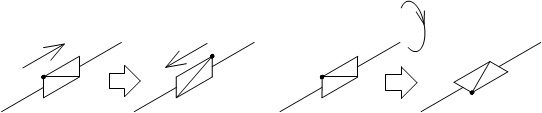

• Otočit symbol (Turn symbol) umožňuje vložit reverzní symbol, tj. směřuje v opačném směru.

• Orientace Symbolu (Symbol orientation) umožňuje vložit symbol, který je možné otáčet ve vztahu k vybrané izometrické ose.

Symbol orientace se může lišit v závislosti na ose izometrie. To znamená, že se stejným nastavením může být symboln vložený v pravé ose být orientován horizontálně, a když je vložen do levé osy, může být orientován svisle. Z tohoto důvodu musí uživatel nejprve získat zkušenosti s prací v CADprofi, aby mohl vytvářet axonometrické výkresy efektivně.


Otočit symbol	Orientace symbolu

Izometrické pohledy na symboly jsou generovány automaticky. Některé symboly nejsou určeny pro použití v axonometrických výkresech. Z tohoto důvodu, pro malý počet symbolů, může být jejich izometrický pohled být generován neplatným způsobem.

Uživatel si může přidat své vlastní nové symboly do CADprofi Definování uživatelských bloků (viz stranu 111), Tyto symboly mohou být také použity v axonometrických výkresech. Jednoduše přidejte normální symbol do aplikace CADprofi a izometrické pohledy těchto symbolů budou vytvořeny automaticky programem. Při definování vlastních bloků, uživatel by se měl vyvarovat používání složitých objektů, jako multilines, křivek (spline), vnořených bloků (nested blocks), šraf (hatch) apod.

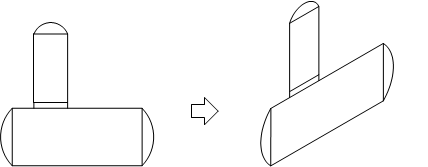

Symbol uživatele	Automatický izometrický pohled

Další informace o vytváření izometrických výkresů jsou k dispozici v Potrubí (Pipes/Ducts) - schéma a v Atributy a popisy Potrubí/ Vzduchovody - schéma) a Atributy a popisy).

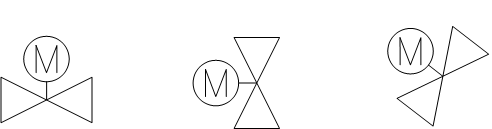

Použití symbolů vložených s pevným úhlem

V zájmu zachování správnosti projektu jsou některé symboly vloženy s pevným úhlem. Příklady zahrnují štěrk a oddělovače. Tyto symboly by měly být vloženy s úhlem 0 °.

V CADprofi má mnoho symbolů vynucený úhel vkládání. Když uživatel vloží takové symboly do horizontální nebo vertikální čáry (vedení), budou tyto čáry automaticky přerušeny. V jiných případech zůstanou čáry nepřerušené.

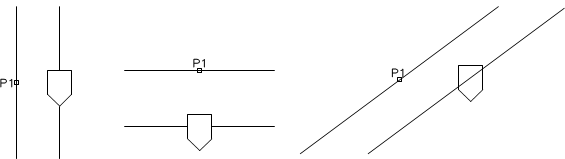

Vertikální vedení	Horizontální vedení	Nakloněné vedení

Upozornění:

Pro symboly s pevným úhlem vložení, jsou možnosti "Úhel (Angle)" a "Rotace (Rotation)" nacházejíci se v dialogovém okně ignorovány.

Symboly, které obsahují text (viditelné atributy)

U symbolů, které obsahují text (viditelné atributy) program CADprofi automaticky upraví úhel textu. Díky této vlastnosti se dá situaci, ve které se zobrazuje text "vzhůru nohama" nebo "Zpětně", vyhnout. Uživatel má následující možnosti jako upravit texty:

• 0° pevný úhel.

• 0° nebo 90° úhel. Pokud je symbol vložen s úhlem 90 °, pak je i text otočen o 90 °. V ostatních případech je úhel textu 0 °.

• Automatický úhel od -30° do +120°. V těchto rozsazích je úhel natočení textu dostatečně čitelný.

Nastavení atributů úhlu

Upozornění:

Možnosti nastavování textu jsou permanentně dány pro každý symbol. Uživatel může měnit tyto možnosti pouze pro symboly, které byly přidány uživatelem.

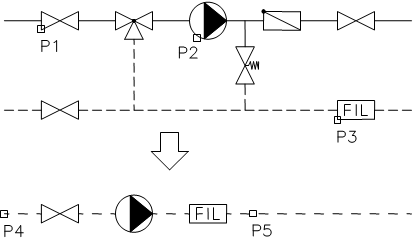

Inteligentní kopírování symbolů

Aby se zrychlila práce, program CADprofi umožňuje inteligentní kopírování symbolů z aktuálního výkresu.

Možnost Vybrat symbol (Pick symbol) je k dispozici v Kombinované symboly a Větrání – Kombinované symboly. Po výběru této volby program skryje dialogové okno a umožní výběr symbolů, které budou kopírovány (např. P1, P2, P3). Symboly budou zkopírovány ve stejném pořadí, v jakém byly vybrány ve výkrese. Je možné vybrat jeden symbol opakovaně. Když jste výbrali symboly, stiskněte klávesu Enter (nebo pravé tlačítko myši). Dialogové okno se zobrazí znovu, a v něm uživatel bude mít možnost určit si svobodně všechny možnosti (all options) (viz stranu 220), týkající se vkládání zkopírovaných symbolů. Proces vkládání těchto symbolů je stejný jako pro symboly vybrané z knihoven CADprofi (např. vložením do bodu, nebo linie - P4, P5)

Kopírování třech symbolů s vložením do vedení

Upozornění:

Pokud během výběru symbolu uživatel vybere objekt, který není kompatibilní s příkazem, pak nebude přidán do seznamu kopírovaných symbolů. Je také nepřijatelné současně kopírovat symboly z různých modulů, jako jsou například elektrické a potrubní symboly.

Najít symboly

V každém dialogovém okně, které se používá pro vkládání symbolů, je možnost vyhledávání, díky které je možné rychle najít požadované symboly.

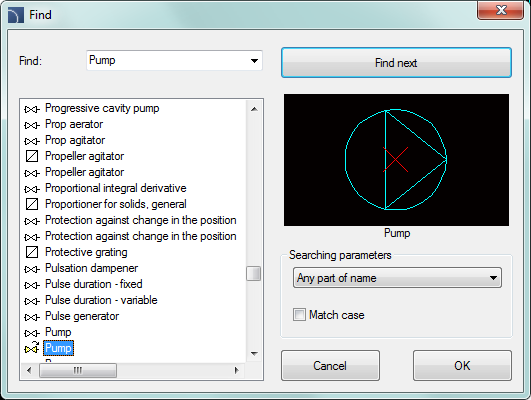

Najít (Find) zobrazí další dialogové okno, ve kterém uživatel může hledat symboly podle slov.

Okno obsahuje abecední seznam všech symbolů, které jsou obsaženy v otevřeném příkazu. Dvojitým kliknutím nebo kliknutím na tlačítko OK se zavře okno a můžete tak vložit symbol.

Pole Najít (Find) se používá k zadání fráze (plný nebo částečný název hledaného symbolu). Toto pole si pamatuje zadané slovo. Po zvolení slova ze seznamu se vyhledávání spustí po stisknutí tlačítka Najít další Find next.

Volby dostupné v dialogovém okně Najít (Find):

Najít další (Find next) – najde a vybere první a další symbol, který obsahuje zadaný výraz v poli Najít (Find).

Parametry vyhledávání (Searching parameters) – uživatel může specifikovat možnosti hledání daného výrazu:

• Každá část názvu.

• Začátek názvu.

• Celý název.

Rozlišovat velikost písmen (Match case) – zapíná / vypíná rozeznávání velikosti písmen během vyhledávání.

Multi-variantní symboly

Multi-variantní symboly jsou objekty, díky kterým může uživatel rychle a snadno přizpůsobit jejich pohled nebo informace obsažené ve vloženém objektu. Tímto způsobem může jeden multi-variantní symbol nahradit mnoho "tradičních", přičemž dává lepší možnost nastavit svůj vzhled a typ.

Multi-variantní symboly mohou být volně upravovány pomocí příkazu Upravit symboly (Edit symbols).

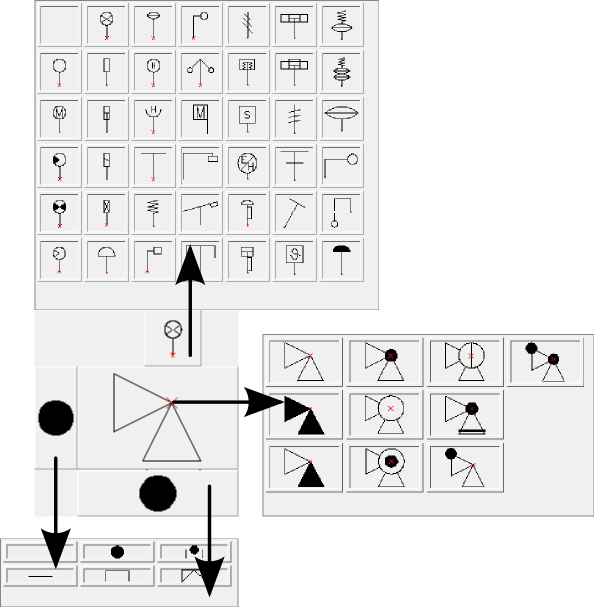

Příklad multi-variantního symbolu

Úhlový ventil (Angular valve) – možnosti umožňují uživateli zadat:

• typ ventilu,

• typ pohonu,

• typ spojení, bez ohledu na oba konce.

$Opis: C:\Users\Sławek\Desktop\path4719-48-4-1.png$

Správa obsahu symbolů

Program CADprofi má několik tisíc symbolů seskupených do příslušných kategorií. Při takovém množství je někdy obtížné najít symboly potřebné v daný moment. Na druhé straně, při práci na konkrétním projektu obvykle není nutné pracovat s více než několik desítek symbolů. V zájmu urychlení práce může uživatel přidat vybrané položky do kategorie *Oblíbených (Favourites)*, díky které bude moci získat mnohem rychlejší přístup k potřebným symbolům.

Je možné vytvořit pod-kategorie vztahující se k určitému tématu, jako je například samostatná kategorie pro symboly použité v návrhu kotle, sanitární instalace a další. Navíc, jeden prvek může být přidán do mnoha podkategorií.

Symbolům umístěným v kategorii *Oblíbených (Favourites)* je možné změnit jejich název, který bude později použit v legendách, specifikacích a popisech. Změna názvu může být použita také do vlastního překladu uživatelem, a to i některých symbolů z mezinárodních standardů.

Přidávání symbolů do oblíbených

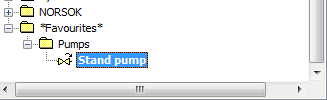

Tlačítko Přidat do oblíbených (Add to favourites) umožňuje zkopírovat libovolný symbol do kategorie *Oblíbených (Favourites)*. Tato složka je vytvořena automaticky po zkopírování prvního symbolu uživatelem.

Změna názvu symbolu

Zpočátku každý kopírovaný symbol dostane výchozí název z původní položky.

Aby bylo možné změnit název symbolu, který je umístěn ve složce *Oblíbené (Favourites)*, nejprve by měl uživatel symbol označit a pak stisknout tlačítko F2 pro aktivaci režimu editace.

Upozornění:

Změněný název bude zobrazen v tabulkách a popisech, které jsou vytvořeny příkazem " (Specifikace (Seznamy součástek, rozpiska)).

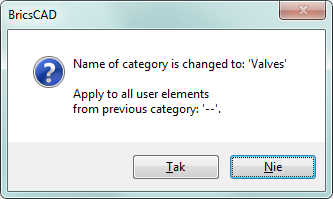

Změna kategorie (Changing category)

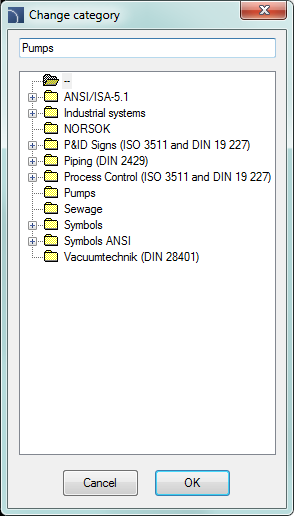

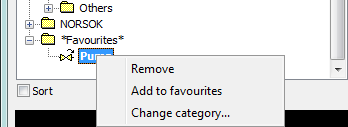

Abyste mohli změnit nebo definovat novou kategorii, klepněte pravým tlačítkem myši na požadovaný symbol a z kontextové nabídky zvolte možnost Změnit kategorii (Change category).

V dialogovém okně může uživatel vybrat existující kategorii nebo zadat nový název kategorie. Po přijetí bude zvolený symbol přesunut do definované kategorie.

Program CADprofi umožňuje vytvořit mnoho kopií každého symbolu a umístit je v různých kategoriích. Díky tomu může uživatel vytvořit kategorie, které seskupují symboly určitého typu nebo nejčastěji používané symboly pro daný typ průmyslu.

Změna kategorie nebo mnoho symbolů

Pokud uživatel upravuje symbol v jeho původní kategorii, ve které existuje mnoho symbolů, pak aplikace CADprofi změní kategorii všech těchto symbolů.

Mazání symbolů (Deleting symbols)

Je možné odstranit symboly z kategorie *Oblíbené (Favourites)*. Chcete-li to provést, vyberte symbol a vyberte možnost Odstranit (Delete) v dialogovém okně.
