Střechy

Příkaz Střechy (Roofs) umožňuje rychle vložit do výkresu zvolený typ střechy s rozměry, specifikovanými uživatelem. Během vkládání bloku vypočítá aplikace automaticky plochu sklonu a hodnota bude dostupná v atributech.

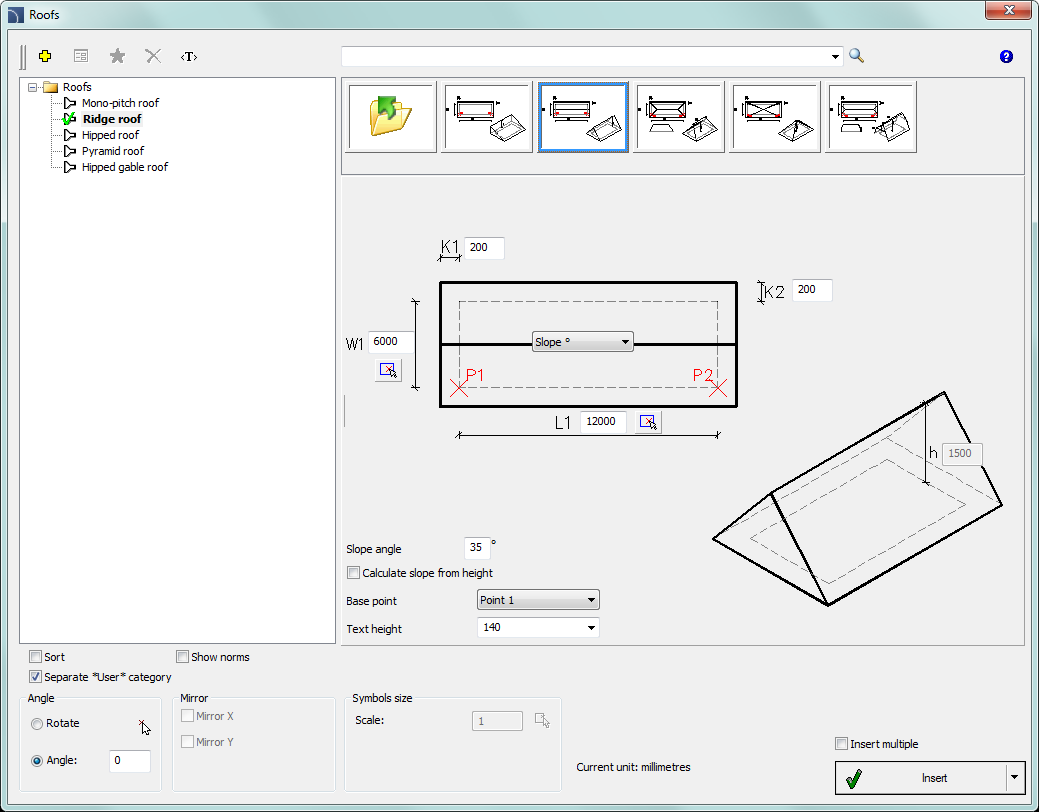

Dialogové okno Střechy (Roofs)

Základní funkčnost a možnosti, týkající se práce s objekty jsou popsány v kapitole Nábytek a zařízení ( Furniture and equipment). Další možnosti jsou obsaženy v tomto příkazu:

Náhled a parametry (Preview and parameters) – ukázka náhledu a parametrů vybraného prvku.

•    W1, L1 – rozměry budovy.

•    K1, K2 – délka přesahu.

•    L2 – délka hřebenu.

•    h – výška střechy.

•    Úhel sklonu (Slope angle) – hodnota hlavního sklonu střechy.

•    Vypočítej sklon z výšky (Calculate slope from height) – tato možnost dovoluje automaticky vypočítat sklon se zahrnutím stanovené výšky.

•    Základní bod (Base point) – umožňuje uživateli zvolit body vložení objektu (v náhledu: P1, P2).

•    Výška textu (Text height) – výška textu pro označení střechy.
