V programu CADprofi bývají zdi kresleny čarami, které leží v patřičných hladinách. Složené stěny mohou obsahovat několik hladin, které představují materiál zdi (cihla, beton atd.) nebo zeď podle účelu (nosná stěna, izolace atd.).
Kreslení stěn v jedné hladině je možné po výběru typu požadované stěny a kliknutí na tlačítko OK. Takový postup nicméně nedovoluje změnit nastavení výkresu a tloušťku stěny. Tyto možnosti jsou dostupné pouze pro stěny, které byly přidány do seznamu, který obsahuje definici stěn. Tento seznam také dovoluje kreslit kombinované stěny.
Díky velké rozmanitosti použitých materiálů, použitých v konstrukčním oboru, je doporučeno při počátku vaší práce s CADprofi definovat vaše vlastní stěny s vašimi materiály a strukturálními prvky.

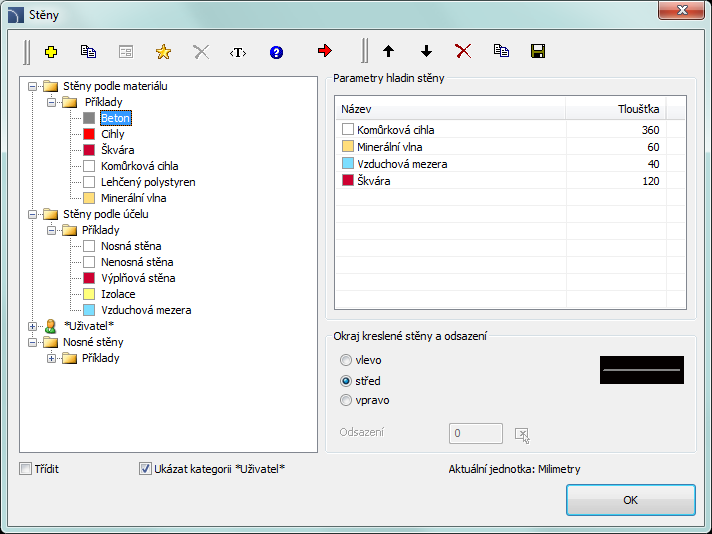

Dialogové okno Stěny
Dialogové okno Stěny obsahuje následující prvky:
Menu Typy stěn:
•Definovat nový
– umožňuje přidat novou položku do seznamu
uživatelských stěn.
•Kopírovat
– Kopíruje vybranou stěnu se všemi jejími
parametry, proto vytváření prvků provedené uživatelem. Kopírované čáry mohou být
editovány.
•Upravit
– otevře okno editace vlastností vybrané,
uživatelem vytvářené stěny.
•Odstranit
– vymaže vybranou ze seznamu
•Přidat k oblíbeným
–
přidá vybraný řádek k seznamu *Favourites*).
•Přidat element do seznamu
–
přidá vybraný řádek do Seznam parametrů hladin
stěny.
Menu parametrů hladin stěny – umožňuje spravovat obsah vybraného seznamu stěn.
•Posunout vybraný řádek dolů
– posune
vybraný řádek o jednu pozici dolů.
Posunout vybraný
řádek nahoru
– posune vybraný řádek o jednu pozici
nahoru
•Odstranit vybrané řádky –
odstraní vybrané řádky ze seznamu.
•Kopírovat vybrané řádky –
Kopíruje vybrané řádky a přidá je do seznamu.
•Uložit jako nosnou stěnu
–
umožní uložit aktuální seznam vybraných parametrů jako nosnou stěnu.
Parametry hladin stěny – poskytuje přehled hladin stěny.
Tloušťka – upřesňuje tloušťku určité hladiny ve složené stěně.
Okraj nakreslené stěny a odsazení – možnost, při které uživatel určí způsob kreslení stěny do výkresu a její odsazení od bodů vložení

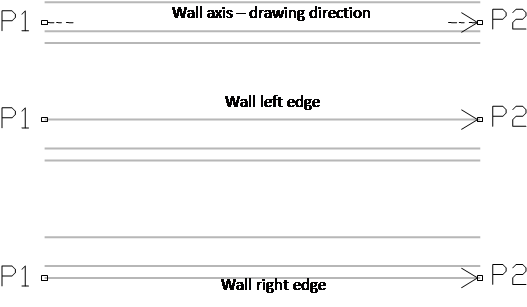

•Vlevo/Střed/Vpravo – kreslení stěny, kdy body vložení určují buď osu stěny nebo její levý nebo pravý okraj.
•Odsazení – odsazení kreslených čar od bodů vložení.
Postupy
1. Spusťte
příkaz Stěny
.
2. V nově otevřeném dialogovém okně otevřete kategorii, která obsahuje požadovaný druh stěny.
3. Vyberte
požadovaný druh stěny a klikněte na tlačítko Přidat
element do seznamu nebo udělejte dvojklik, abyste jej dali do
seznamu parametrů.
4. (Volitelné) Opakujte krok 2 a 3 abyste do seznamu přidali další řádky.
5. (Volitelné)
Použitím tlačítek Kopírovat vybrané řádky , nebo
Odstranit vybrané řádky přidejte nebo odstraňte vybrané hladiny ze
seznamu.
6. Specifikujte tloušťku každé stěny (hladiny).
7. (Volitelné)
S použitím tlačítek Posunout vybraný řádek
dolů nebo Posunout vybraný
řádek nahoru změňte pořadí řádků v seznamu.
8. Specifikujte okraj kreslené stěny a odsazení.
9. Klikněte na tlačítko OK abyste začali kreslit stěnu.

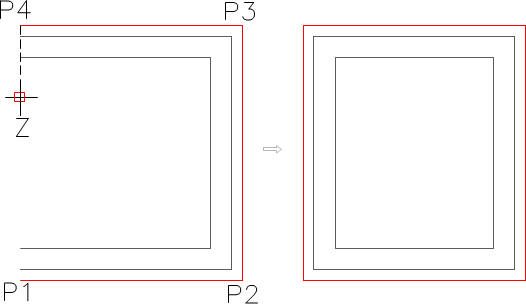

10. Určete počáteční a konečný bod segmentu stěny (např. P1, P2, P3, P4). Pro ukončení kreslení stiskněte klávesu Enter nebo Esc. Také je možné uzavřít příkaz možností Uzavřít (klávesa U). Díky tomu tento program nakreslí poslední segment, který se připojí k prvnímu segmentu naší kreslené stěny.
|
Tip Kreslení s odsazením může být použito při kreslení vestavěné stěny. |
Postupy
1. Spusťte
příkaz Stěny .
2. Vyberte
požadovaný typ vestavěné stěny a klikněte na příkaz Přidat
element do seznamu .
3. Určete tloušťku stěny Tloušťka (Thickness).
4. Určete okraj kreslené stěny jako „vlevo“ a odsazení, např. 360 cm.
5. Klikněte na tlačítko OK a tak začněte kreslit stěnu.

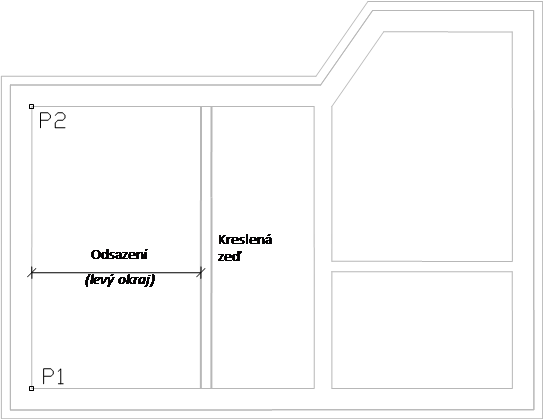

6. Určete počáteční a koncový bod (P1, P2). Stěna bude nakreslená ve stanovené vzdálenosti od označených bodů.
7. Ukončete kreslení klávesou Enter nebo Esc.
Editovat materiál stěn
CADprofi dovoluje uživatelům definovat nové typy stěn a editovat je.
Dialogové okno Editovat materiál stěn

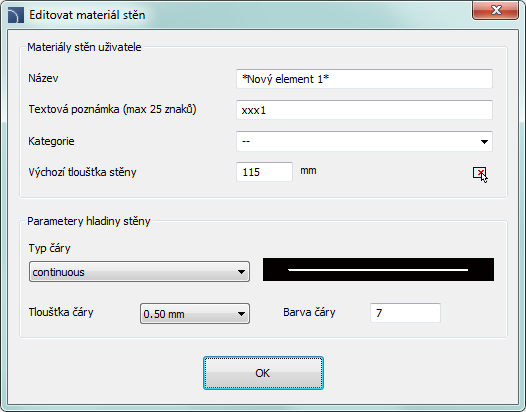

Dialogové okno obsahuje následující položky:
Název – Název editované hladiny stěny.
Textová poznámka – textové označení čar, použité na zakončení názvu hladiny v rozšířené struktuře hladiny (např. typ stěny „beton” je v hladině 2DA_WAL_Bet).
|
Upozornění Je doporučené používat jedinečné hodnoty textových značení aby se zajistilo správné rozpoznání čar programem CADprofi. |
Kategorie – kategorie, ve které bude vybraný typ zdi uložen.
Standardní tloušťka stěny – tloušťka stěny, která je použitá jako implicitní, když je vybraná hladina zdi přidána do seznamu Parametry hladiny stěny.
Parametry hladiny stěny – Nastavení CADu pro hladinu, do které bude vybraná stěna kreslena. Uživatel by měl specifikovat barvu a jak tloušťku čáry tak i typ příslušné hladiny.
Postupy
1. Spusťte
příkaz Stěny .
2. Klikněte na
tlačítko Definovat nový aby se
přidal nový typ stěny do existující databáze. Nový prvek bude přidán do
kategorie *User*. Otevře se nové editační okno
Editovat materiál stěn, ve kterém bude uživatel
moci specifikovat parametry stěny.
3. (Volitelné)
Vyberte existující čáru a klikněte na tlačítko Kopírovat abyste vytvořili nou položku. Vybraná čára
bude použita jako šablona.
4. Klikněte na
tlačítko Upravit abyste specifikovali parametry nově
vytvořené stěny.
1. Spusťte
příkaz Stěny .
2. (Volitelné)
Jestliže typ stěny, kterou chcete editovat, je umístěn na seznamu Parametry hladin stěny, pak jej budete potřebovat
odstranit ze seznamu. V tom případě vyberte prvek a klikněte na tlačítko
Odstranit .
3. V kategorii *User*vyberte typ stěny, kterou byste rádi editovali.
4. Klikněte na
tlačítko Upravit . Otevře se
nové dialogové okno.
5. (Volitelné) Specifikujte Název stěny
6. (Volitelné) Specifikujte Textovou poznámku pro CAD hladinu stěny (nedoporučuje se, jestliže byl již prvek ve výkrese použit).
7. (Volitelné) Specifikujte Kategorii.
8. (Volitelné) Specifikujte Výchozí tloušťku stěny pro vybraný typ stěny.
9. (Volitelné) Specifikujte Parametry hladiny stěny: typ, barvu a tloušťku.
10. Klikněte na tlačítko OK a tím akceptujte změny.
Upozornění
Změní-li uživatel parametry hladiny stěny, která byla již před tím vložena do výkresu, tak musí uživatel, aby jí aktualizoval, nakreslit nový segment stěny s novým nastavením.
Změna textové poznámky pro stěny, které již byly vloženy do výkresu, je učiní pro CADprofi neznámé.
Kreslení
stěn
