Hydraulická a pneumatická vedení

Příkaz Vedení – hydraulika a pneumatika obsahuje základní vedení, která jsou použita při kreslení technologických schémat, a stejně jako v hydraulických a technologických schématech. Je možné současně kreslit mnoho vedení s určenými mezerami i určeným odstupem od objektů, které existují na výkrese. Program umožňuje definovat typy kreslených vedení, stejně jako definovat uživatelské typy systémů.

V programu CADprofi jsou pod názvem schématická vedení míněny jakákoliv potrubí (potrubní vedení) nebo kabely (elektrická vedení). Proto jsou všechny možnosti volby, týkající se vedení, popsány v kapitolách příslušných modulů Domovní technika and CADprofi Elektro (viz strana 185 a 279).

Tento příkaz také obsahuje všeobecné i speciální čáry, např. identifikace terénu, popis betonových podlah, hraniční čáry a jiné.

Kreslení vedení

1. Spusťte příkaz Vedení – hydraulika a pneumatika .

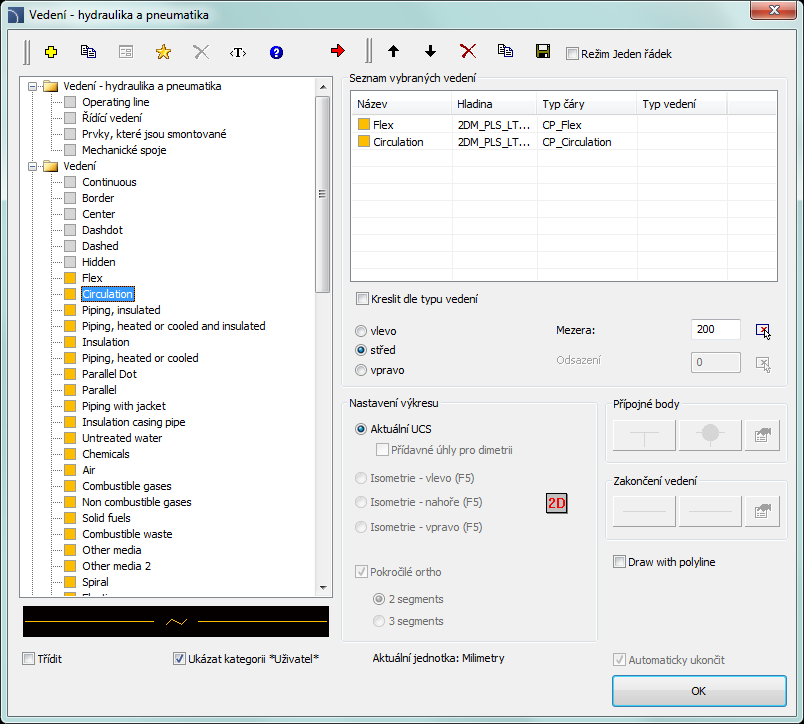

2. V dialogovém okně vyberte požadované vedení.

3. Klikněte na tlačítko Přidat element do seznamu , nebo na ně dvakrát klikněte abyste je přidali do Seznamu vybraných vedení.

4. (Volitelné) Opakujte kroky 2 a 3, abyste do seznamu přidali víc vedení.

5. (Volitelné) S použitím tlačítek Kopírovat vybrané řádky , Odstranit vybrané řádky přidejte nebo odstraňte vybrané řádky do/ze seznamu.

6. (Volitelné) S použitím tlačítek Posunout vybraný řádek dolů Posunout vybraný řádek nahoru změňte pořadí řádků v seznamu.

7. (Volitelné) Vyplňte podrobnosti typu vedení, zapněte/vypněte možnost Kreslit dle typu vedení.

8. (Volitelné) Je-li v seznamu Seznam vybraných vedení víc než jedno vedení, zadejte hodnotu Odsazení.

9. Určete hodnotu Mezera je-li to třeba.

10. (Volitelné) Je-li v seznamu Seznam vybraných vedení pouze jeden objekt, můžete nastavit možnost Přípojné body a zakončení vedení.

11. Umožněte/znemožněte volbu Automaticky ukončit.

12. Kliněte na tlačítko OK abyste začali kreslit vedení označováním bodů vložení na výkrese. Pro ukončení stiskněte klávesy Enter nebo Esc.

Schématická vedení jsou čáry nebo křivky, proto je také možné kreslit vedení pomocí standardních příkazů programu CAD, jako jsou Úsečka nebo Křivka. Nicméně mělo by být povšimnuto, že čáry kreslené tímto způsobem by měly být umístěny do patřičných hladin. Aby „pasovaly“ vlastnosti (např. hladiny) mezi kreslenými objekty, může být použit příkaz Kopie vlastností (_MATCHPROP) umístěný v programu CAD.

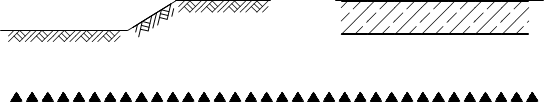

Příklad rozdílných zvláštních čar s příslušným měřítkem hustoty čáry (Ltscale)
