La commande Symboles de sécurité et d'évacuation permet d'insérer dans le dessin une variété de marques utilisées dans les plans d'évacuation, de sécurité incendie et autres. Cette commande contient également des symboles d’information publique ainsi que de nombreux autres.

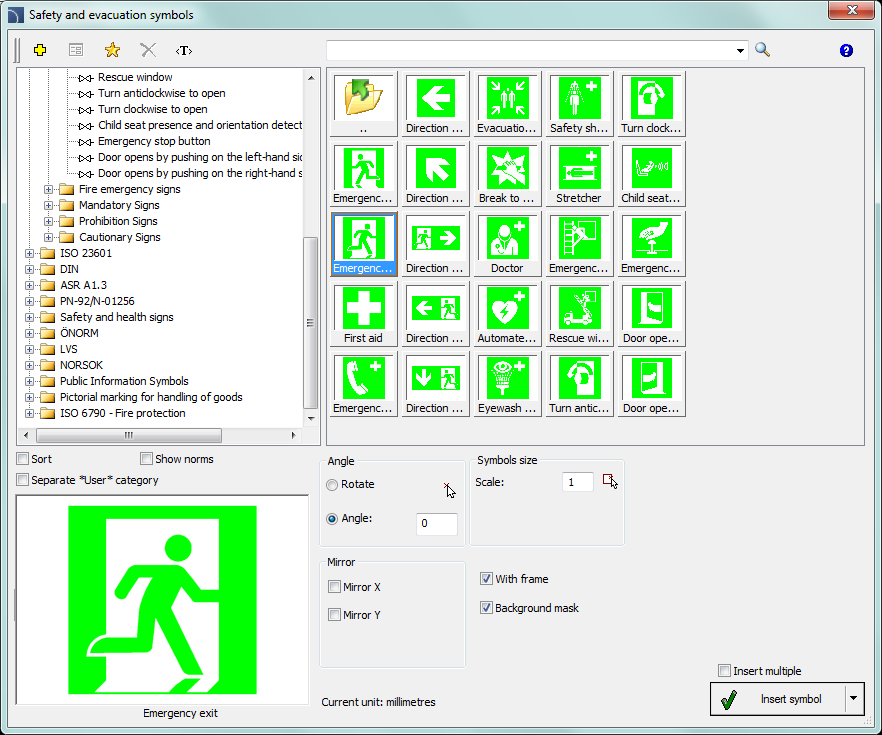

Symboles de sécurité et d’évacuation : Boîte de dialogue
Les options disponibles dans cette boîte de dialogue ont été décrites dans les chapitres précédents (voir page 182). Options supplémentaires incluses dans cette commande :
Avec cadre – active/désactive le dessin d'un cadre autour du symbole inséré. Le cadre peut être utile, par exemple, en cas de nécessité d’hachurer la zone où se trouve le symbole. Grâce au cadre, le symbole ne sera pas mélangé avec la zone hachurée.
|
Remarquee De nombreux symboles "d'évacuation" contiennent de petits détails. Afin d'améliorer les détails de ces symboles, un contour spécial est placé sur la calque CPCOLOR_255. Au cours de l’impression, l’utilisateur doit ajuster la largeur et la couleur de ce calque. Sinon, l'utilisateur peut désactiver ce calque pour qu'il ne soit pas imprimé. |
