CADprofi possède plusieurs catégories de symboles de marques architecturales. La plupart de ces symboles sont disponibles dans la commande Symboles et marques. Pour obtenir un accès plus rapide à certaines marques, elles ont également été ajoutées à des commandes supplémentaires, par exemple. Symboles de niveau ou symboles topographiques.

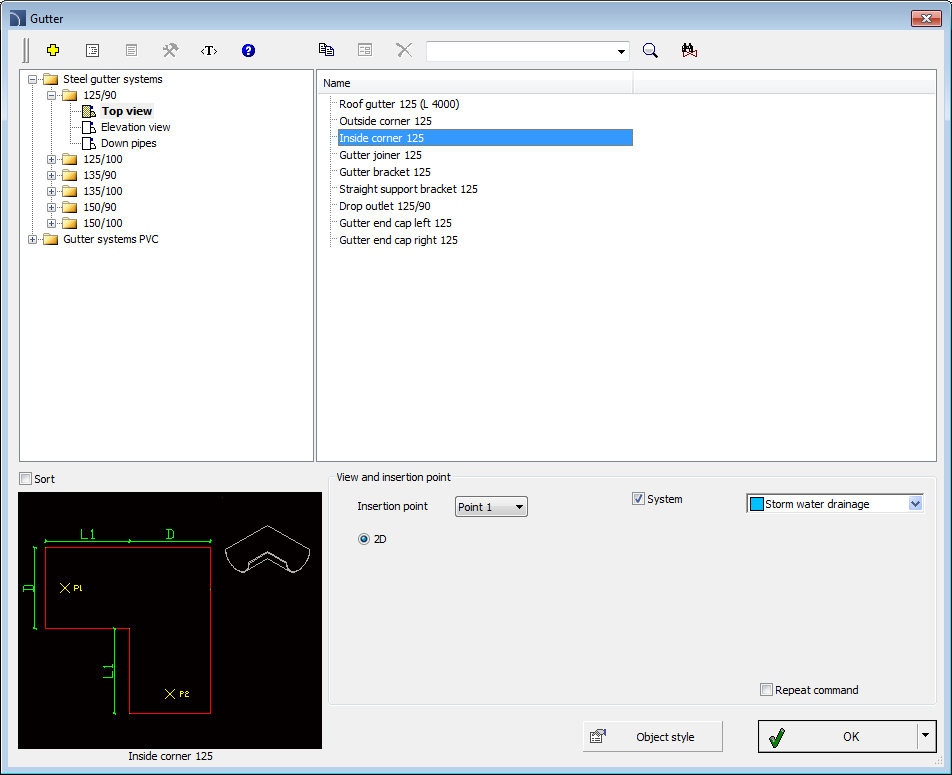

Boîte de dialogue de gouttière
La boîte de dialogue Gouttière contient les éléments suivants :
Liste de catégories – affiche une liste des éléments disponibles regroupés en catégories et sous-catégories.
Tri – active/désactive les catégories par ordre alphabétique.
Liste détaillée – liste des éléments disponibles pour la catégorie sélectionnée.
Aperçu – affiche l'aperçu de l'élément sélectionné. Un clic droit sur la fenêtre d'aperçu agrandit la vue.
Vue et point d'insertion – afficher la sélection et les points d'insertion d'objets. Les options disponibles dépendent du type d'objet.
Style d'objet – options permettant de spécifier le style et le niveau de détail de l'objet.
Fenêtre de dialogue de style d'objet
•Insérez le bloc – permet à l'utilisateur d'insérer un élément éclaté dans des composants ou dans un seul objet (bloc).
•Avec attributs – active/désactive l'ajout d'attributs à l'objet inséré.
•Axes – active/désactive une option pour dessiner un axe dans l'objet inséré.
•Cachés – active/désactive les éléments de dessin cachés dans un objet.
•Wipeout (nettoyage) – active/désactive l'addition des objets de type nettoyage (Wipeout) des éléments insérés.
•Détails, hachure – active/désactive le dessin des hachures et des détails d'objet tels que les trous dans les brides, les flèches indiquant la direction du flux et autres.
•Textes– active/désactive l'affichage des textes potentiels dans les objets.
|
Remarque Tous les paramètres de « style d’objet » seront mémorisés et utilisés lorsque l'utilisateur relancera la commande. |
Paramètres – options qui spécifient des paramètres supplémentaires d'objet inséré.
•Système – si dans les options du programme, structure de nom de calque étendue (voir page. 37) est activé, les objets sont insérés sur les calques en fonction du type d’installation (système). En cas d'insertion d'objets dans une ligne existante, l'option Système est ignorée et les calques d'objet dépendent du type de ligne.
 |
OK – permet à l'utilisateur d'insérer l'objet sélectionné dans le dessin.
Options d'insertion
– élargit la liste des options d'insertion
disponibles :
•Insérer (spécifiez le style de l'objet) – insère l'objet sélectionné avec une possibilité de changer les options dans la fenêtre de dialogue Style d'objet.
•Insérer (spécifiez toutes les dimensions) – insère l'objet sélectionné avec la possibilité de spécifier toutes les dimensions pouvant être éditées. Il est également possible d'enregistrer les dimensions de l'utilisateur par la création et l'extension du type de série utilisateur Créer et étendre le type de séries utilisateur).
