Unités modulaires (appareils)

La commande Unités modulaires contient de nombreux types d'appareils de connexion, de protection et d'autres composants utilisés dans les projets électriques. Pour tous les appareils, les deux vues sont utilisées lors de la conception des tableaux et de l'application des symboles sur les schémas. En cas d'insertion de vues d'appareils, il est possible de créer une liste d'objets à insérer, qui est également utilisée pour insérer simultanément de nombreux objets dans le dessin.
Si l'utilisateur insère des symboles, il doit utiliser toutes les politiques et procédures décrites dans le chapitre Symboles - CEI, NFPA).

Après avoir inséré la vue de l'appareil, il est possible d'utiliser la commande alternative Créer une vue alternative).

La méthode de travail avec objet a été décrite dans les chapitres précédents.
Cette commande contient également les éléments suivants :

Objets à insérer – liste des objets qui seront insérés dans le dessin.
Le bouton Ajouter un élément à une liste

ajoute un objet à la liste des objets à insérer.

Options d'insertion – lors de l'insertion d'une seule, l'utilisateur peut utiliser une option autre que celle par défaut pour insérer un objet dans le dessin. Le bouton

élargit la liste des options d'insertion disponibles:

• Insérer (spécifiez le style de l'objet) – insère l'objet sélectionné avec une possibilité de changer les options dans la boîte de dialogue Style d'objet.

• Insérer (spécifiez toutes les dimensions) – insère l'objet sélectionné avec la possibilité de spécifier toutes les dimensions pouvant être éditées. Il est également possible de sauvegarder les dimensions utilisateur en créant et en élargissant le type d'utilisateur de la série Créer et étendre le type de séries utilisateur).

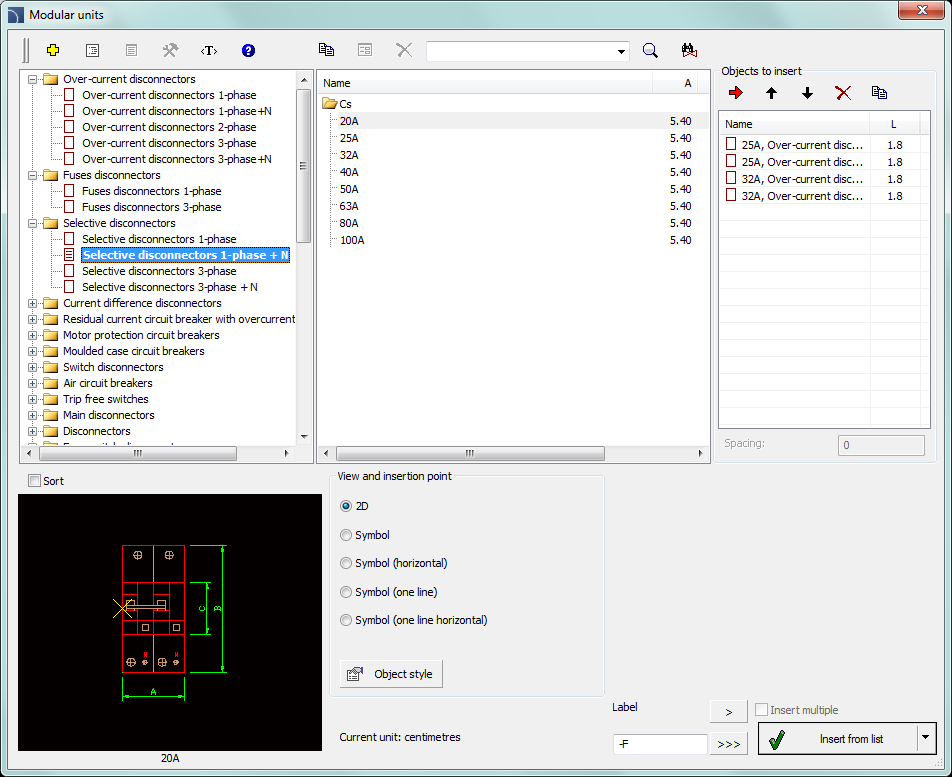

Insertion de nombreux objets (liste d'objets à insérer)

1. Exécutez la commande Unités modulaires .

2. Dans la boîte de dialogue, sélectionnez la catégorie appropriée.

3. La liste détaillée contenant la liste des appareils d’éclairage contient également une liste des fabricants disponibles et des séries de types.

4. (Facultatif) Double-cliquez sur une série de types pour la développer et afficher son contenu. Pour développer toutes les séries de types, cliquez sur le bouton droit de la souris et, dans le menu contextuel, sélectionnez l'option appropriée.

5. (Facultatif) Modifier la Vue pour l'élément sélectionné.

6. (Facultatif) Modifier les paramètres de Style d'objet.

7. Sélectionnez un élément en double-cliquant ou sélectionnez-le, puis cliquez sur le bouton Ajouter un élément à une liste .

8. Continuez à remplir la liste en répétant les étapes 2 - 7.

9. (Facultatif) Organisez la liste à l’aide du bouton Copie , Effacer
Déplace la sélection vers le bas ou Déplace la sélection vers le haut.

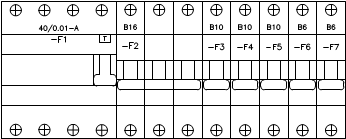

10. Spécifiez l'étiquette et le numéro du premier appareil. L'appareil suivant sera inséré avec des numéros consécutifs.

11. Cliquez sur le bouton OK ou Insérer de la liste pour insérer un objet dans le dessin.

12. Spécifiez le point d'insertion et l'angle de rotation des objets.
