Toits

La commande Toits permet d'insérer rapidement sur le dessin le type de toit sélectionné avec les dimensions spécifiées par l'utilisateur. Lors de l'insertion du bloc, l'application calcule automatiquement la surface de pente réelle et sa valeur est disponible dans les attributs.

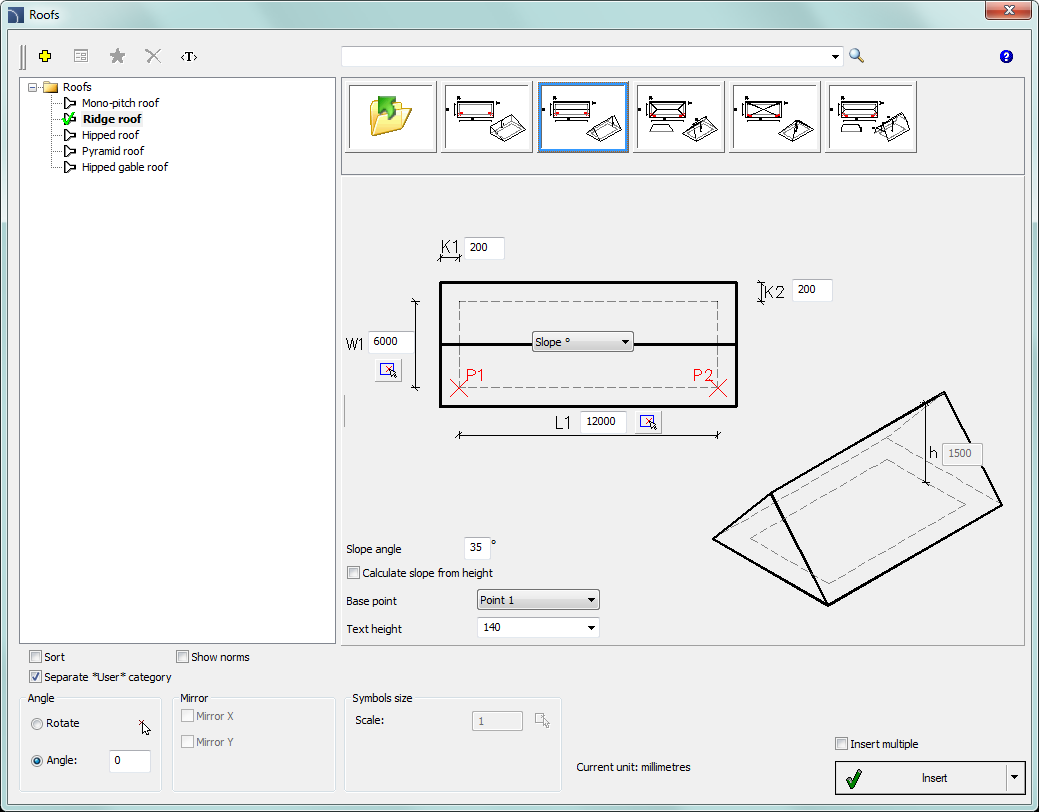

Boîte de dialogue "Toits"

Les fonctionnalités de base et les options concernant le travail sur les objets sont décrites dans le chapitre Mobilier et équipement). Options supplémentaires incluses dans cette commande :

Aperçu et paramètres – un exemple d'aperçu et les paramètres de l'élément sélectionné.

•    W1, L1 – dimensions du bâtiment.

•    K1, K2 – Largeurs passées de toiture.

•    L2 – longueur de la crête.

•    h – hauteur du toit.

•    Angle de pente – la valeur de la pente principale du toit.

•    Calculer la pente à partir de la hauteur – cette option permet de calculer automatiquement la pente avec l'inclusion de la hauteur spécifiée.

•    Point de base – permet à l’utilisateur de sélectionner les points d’insertion d’objets (en prévisualisation : P1, P2).

•    Hauteur du texte – hauteur du texte pour les marques de toit.
