La commande Escaliers permet de créer rapidement des escaliers avec les paramètres spécifiés. Un vol et l'atterrissage sont disponibles. À partir de ces éléments, il est possible de créer des escaliers avec un nombre quelconque de cas.

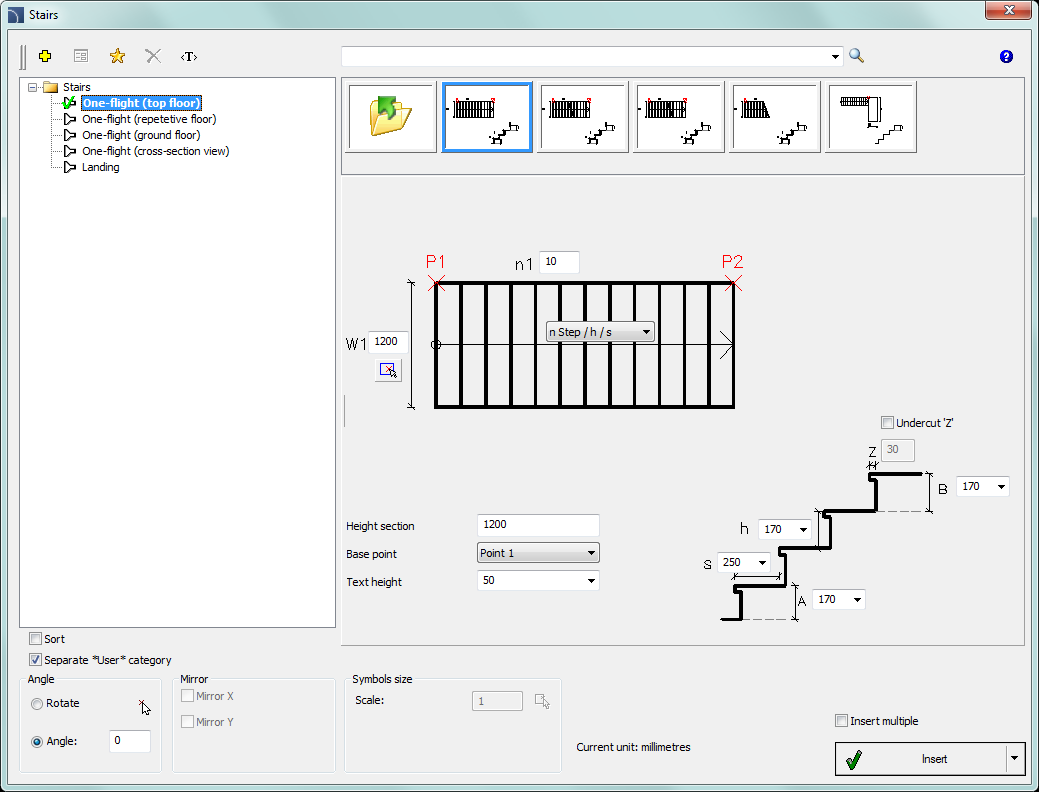

Boîte de dialogue des escaliers
Les fonctionnalités de base et les options concernant le travail sur les objets sont décrites dans le chapitre Mobilier et équipement). Options supplémentaires incluses dans la commande :
Aperçu et paramètres – un exemple d'aperçu avec les paramètres d'élément.
•n1 – nombre de marches.
•W1 – largeur totale de l’escalier.
•S – giron.
•H – hauteur de marche.
•A – 1ere hauteur de marche.
•B – dernière hauteur de marche.
•Z – largeur “nez”.
•Nez ”Z” – active/désactive le dessin du "nez" pour les marches.
•Hauteur section – la valeur réelle de la vue en coupe des escaliers. La vue de l'escalier (normal et marches cache) dépend de cette hauteur.
•Point de base – le choix des points d'insertion d'objets (P1, P2 sur l'aperçu).
•Hauteur du texte – hauteur de texte utilisée pour la description des escaliers.
|
•Notations – spécifie le type de
notation des escaliers.
La sélection d'un champ vide situé à la fin de la liste signifie qu'aucune notation ne sera insérée. |
|
Procédures
1.
Exécutez la commande Escaliers
.
2. Dans la boîte de dialogue Escaliers de la liste d'éléments, cliquez sur le type d'escalier que vous souhaitez insérer dans le dessin.
3. 3. (Facultatif) Sélectionnez le type d’escalier dans la liste de prévisualisation d’escalier disponible située en haut de la fenêtre.
4. Dans la fenêtre d'aperçu, spécifiez les paramètres des escaliers à insérer.
5. (Facultatif) Modifiez ou indiquez l'angle de rotation.
6. (Facultatif) Activez la fonction Rotation afin de spécifier l'angle de rotation lors de l'insertion du bloc.
7. (Facultatif) Activer/désactiver l'option Insérer plusieurs
8. Cliquez sur le bouton Insérer pour insérer l'élément dans le dessin.
9. Indiquez le point d'insertion du bloc.
10. (Facultatif) Indiquez deux points spécifiant l'angle de rotation du bloc.

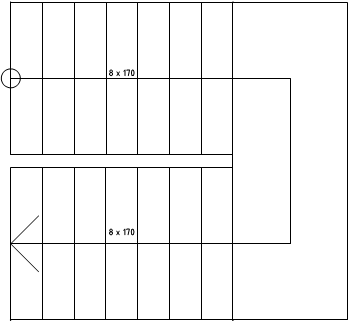

Double escalier créé à partir d'éléments disponibles
Insertion d'escaliers
