Attributs et descriptions

Lors de l’insertion des symboles et des objets, le programme CADprofi leur ajoute diverses descriptions et paramètres techniques. Ces données sont stockées en tant qu'attributs. La commande Attributs et descriptions permet d’éditer les attributs, ainsi que d’ajouter des descriptions (sous forme de texte simple) au dessin. Toutes les données utilisées dans les attributs peuvent être utilisées ultérieurement lors de la création de la nomenclature.

Une fois que l'utilisateur a choisi la commande, il doit indiquer un objet dont il souhaite modifier les paramètres. Cette commande permet d’éditer de nombreux objets grâce à la fonction Multiple (touche "M"). En conséquence, il sera possible d’éditer les paramètres de tous les blocs indiqués. Après avoir indiqué les objets, une nouvelle fenêtre de dialogue contenant tous les attributs apparaîtra. Si l'utilisateur a sélectionné plusieurs objets, il est possible qu'une valeur *** Varies *** apparaisse dans certaines données. Cela signifie que les objets ont des valeurs différentes pour un paramètre spécifique. La modification de ce paramètre l’éditera également dans tous les blocs sélectionnés. Si ce paramètre ne sera pas édité, la valeur ne changera dans aucun des blocs sélectionnés.

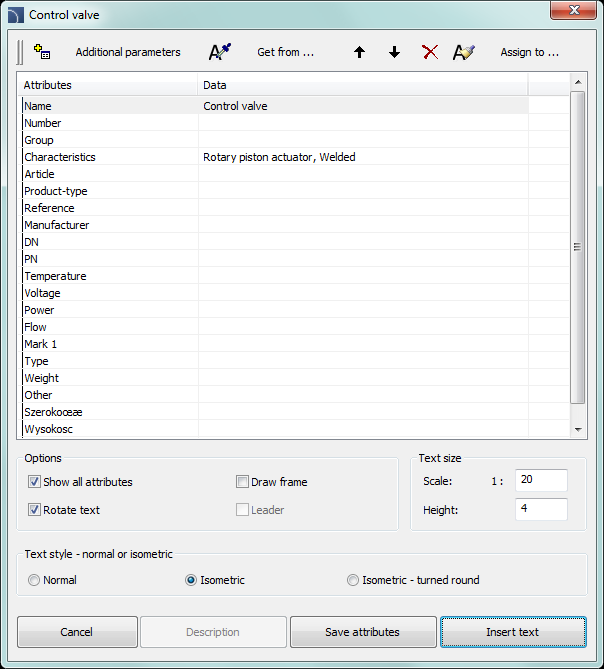

Boîte de dialogue Attributs et descriptions

La Boîte de dialogue Attributs et descriptions contient les éléments suivants :

Liste de paramètres – liste contenant tous les attributs et leurs valeurs des blocs sélectionnés.

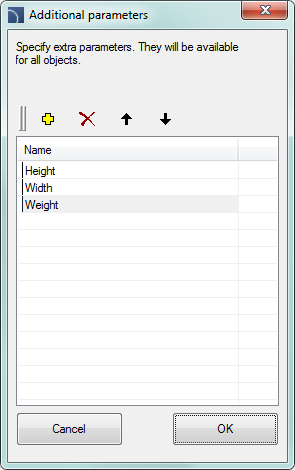

Paramètres supplémentaires– ce bouton ouvre une nouvelle fenêtre de paramètres supplémentaires, définis par l'utilisateur.

• Ajoute – ajoute un nouveau paramètre à la liste. Ce paramètre sera visible dans tous les objets du programme ainsi que dans la commande Specifications.

• Effacer – supprime le paramètre sélectionné. Après la suppression du paramètre, le nom de l’attribut sera également effacé, même si toutes les données restent non attribuées.

• Vers le haut – déplace l'attribut sélectionné d'une position vers le haut.

• Vers le bas – déplace l'attribut sélectionné d'une position vers le bas.

Récupérer les paramètres – permet de récupérer des paramètres supplémentaires à partir des valeurs non attribuées contenues dans l'objet. Ces paramètres recevront le nom par défaut, c'est pourquoi il est recommandé de le changer.

Remarquee

Il est possible de modifier uniquement les attributs d'objets insérés dans le dessin à l'aide des commandes CADprofi.

Obtenir de – permet à l'utilisateur d'obtenir les attributs sélectionnés à partir de l'objet indiqué dans le dessin. Si l'objet spécifié n'a aucun paramètre ou que sa valeur est vide, l'opération ne sera pas effectuée.

Affecter à – permet d’attribuer les attributs sélectionnés aux objets indiqués dans le dessin. C'est une option pratique utilisée pour attribuer les attributs d'objets.

Déplace la selection vers le haut /bas – déplace l'attribut sélectionné vers le haut/le bas d'une position dans la liste. Cette option est nécessaire lorsque l'utilisateur souhaite sélectionner des attributs et les insérer dans un ordre spécifique sous forme de texte dans le dessin..

Supprimer le contenu des attributs sélectionnés – efface les données des attributs sélectionnés.

Afficher tous les attributs – bascule entre deux vues: affiche tous les attributs disponibles et affiche uniquement les attributs remplis de données.

Rotation du texte – activer/désactiver la possibilité de faire pivoter le texte lors de son insertion dans le dessin.

Dessiner le cadre – activer/désactiver le cadre pour le texte, qui sera inséré dans le dessin.

Ligne de repère – permet de tracer une ligne entre l'objet et le texte inséré.

Taille du texte – options qui spécifient la taille du texte inséré.

• Hauteur – spécifie la hauteur du texte du bloc en millimètres.

• Echelle – permet de spécifier l'échelle dans laquelle le dessin sera imprimé.

Style de texte : normal ou isométrique – permet de spécifier le style du texte dans les vues normales et isométriques.

Description – ouvre la fenêtre avec une description d'objet facultative. Cette fonction est utilisée uniquement dans certains objets des bases de données du fabricant.

Enregistrer les attributs – ferme la boîte de dialogue et enregistre toutes les modifications dans les blocs sélectionnés.

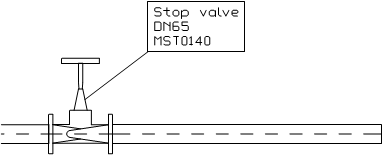

Insérer du texte – enregistre toutes les modifications apportées aux blocs sélectionnés et permet d’insérer dans le dessin la valeur des attributs sélectionnés sous forme de texte brut. Pour insérer le texte, l'utilisateur doit indiquer un point spécifiant la première ligne du texte. Selon l'option de rotation, il peut être nécessaire d'indiquer un deuxième point spécifiant l'angle de rotation du texte. Au lieu d'indiquer un deuxième point, il est possible d'indiquer la taille de l'angle (par exemple, "0" ou "90"). Dans ce cas, le texte sera inséré horizontalement. Le style du texte inséré dépend du style actuel du programme de CAO.

Description des dessins axonométrique

La commande Insérer un texte permet d’insérer des textes dans des dessins isométriques. Afin d'insérer du texte en isométrique vs dimétrique, l'utilisateur doit sélectionner l'option Style de texte - isométrique.

Lors de l'insertion de texte en isométrie, CADprofi activera le mode isométrique pour le curseur graphique, grâce auquel il sera plus facile de déterminer la position et l'angle d'insertion du texte le long de l'axe souhaité. Le curseur isométrique est automatiquement défini uniquement lorsque l'angle isométrique est défini sur 30 °. Lors de l’insertion de texte dans la dimension, il est pratique de saisir l’angle du texte dans la ligne de commande. L'angle doit être défini conformément à l'angle axonométrique défini dans Options CADprofi (page 31) boîte de dialogue.
