La commande Symboles de croisement est utilisée pour l’insertion automatique de symboles angulaires, à trois ou à quatre voies dans les intersections de lignes.
Le processus d'insertion de symboles croisés par défaut implique d'indiquer deux lignes. Après ce programme insère automatiquement un symbole dans l'intersection. Les lignes indiquées peuvent être interrompues ou correctement étendues.

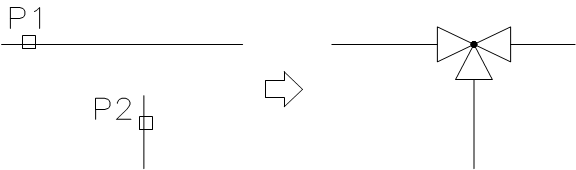

Insertion d'un symbole de croisement
Les fonctionnalités de base et les options des symboles sont décrites dans le chapitre Symboles).
Procédures
1.
Exécutez la commande Symboles croisement
.
2. Dans la fenêtre de dialogue, choisissez la catégorie appropriée.
3. Sélectionnez les symboles que vous souhaitez insérer dans le dessin.
4. Vérifiez les paramètres d'échelle et de symboles.
5. (Facultatif) Conformément à vos préférences, renseignez les paramètres suivants : Article, Fabricant, Référence, DN, PN.
6. Cliquez sur le bouton Insérer un symbole pour indiquer les lignes dans lesquelles vous souhaitez insérer le symbole sélectionné.
7. Indiquez la première ligne du dessin sur laquelle le symbole doit être inséré (ligne principale P1).
8. Indiquez la deuxième ligne du dessin (P2).
9. Le symbole sera inséré dans le dessin, les lignes seront correctement interrompues, prolongées ou raccourcies.
Lors de l’insertion de symboles à trois voies, le premier point (P1 ou P1’) définit la ligne principale, tandis que le point suivant (P2) définit une ligne secondaire. Dans le cas d’une vanne angulaire, choisir le point (P1 ou P1 ’) définit le sens dans lequel la vanne est insérée.
Insérer des symboles de croisement

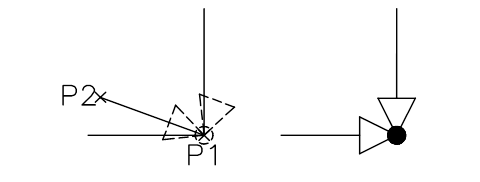

Une deuxième possibilité d'insérer un symbole de croisement consiste à indiquer le croisement effectif de deux lignes (P1), puis le point (P2), qui spécifie la rotation du symbole. L'application CADprofi détectera et interrompra automatiquement les lignes connectées.
Insérer un croisement
Remarque
Le réglage automatique et l'interruption des lignes ont lieu si les lignes indiquées se coupent à angle droit.
L'insertion d'un symbole au croisement des lignes n'est possible que pour l'option "Insérer un symbole" (d'autres options, telles que "Sur plusieurs lignes", insèreront un symbole conformément à la description dans la section "Symboles").
L'insertion d'un symbole au croisement des lignes ne sera pas possible si l'une de ces lignes est une polyligne.
