Symboles

Les symboles et la ventilation - Les commandes de symboles permettent d'insérer divers symboles de la bibliothèque disponible.

Lors de l'insertion de symboles dans une ligne, l'application coupe automatiquement la ligne dans le point d'insertion, tout en maintenant les règles de création des dessins schématiques.

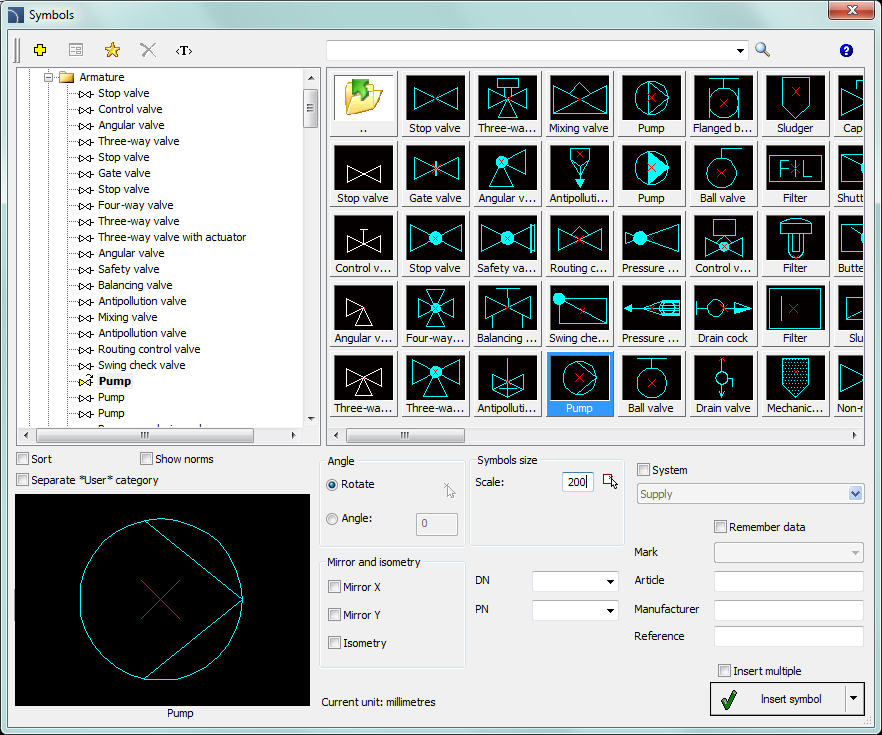

Boîte de dialogue Symboles

La boîte de dialogue Symboles contient les éléments suivants :

Menu Outils:

•    Définir nouveau  – permet d'ajouter un nouvel élément à la base de données. Plus d'informations à ce sujet dans la rubrique Définir des blocs Utilisateur).

•    Modifier  – permet Modification bloc utilisateur).

•    Ajouter aux Favoris – copie le symbole dans la catégorie *Favoris*).

•    Effacer  – supprime les symboles sélectionnés de la catégorie *Favoris*.

Arbre des catégories – un ensemble de toutes les catégories et de tous les symboles de la bibliothèque, représentés par un arbre déroulant. L'utilisateur peut personnaliser l'ordre d'affichage en utilisant les options suivantes :

•    Trie – ordre alphabétique du placement des catégories et de leur contenu.

•    Afficher les normes– active/désactive l'affichage des symboles selon les normes.

Vue miniature – affiche le contenu de la catégorie actuellement sélectionnée sous forme de vignettes.

Aperçu – affiche l'aperçu du symbole actuellement sélectionné. Un clic droit sur la fenêtre d'aperçu agrandit la vue.

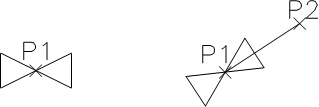

Angle/Rotation – possibilité de spécifier un angle fixe lors de l'insertion de symboles ou de l'activation de l'option de rotation, dans laquelle l'angle du symbole est défini par la rotation lors de l'insertion.
Lors de l'insertion de symboles dans des lignes, l'angle d'insertion dépend de l'angle de la ligne (l'angle spécifié dans la fenêtre de dialogue est ignoré).
Lors de l'insertion de symboles dans des lignes, il est possible d'utiliser l'option Rotation afin de spécifier dynamiquement la rotation des symboles relativement à la ligne. Cette option est très pratique pour insérer des symboles de pompes, de vannes, etc.

Angle 0°                                                                             Rotation

Angle 30°                                                  Insertion sur une ligne

Échelle – spécifie la taille des symboles insérés. Il est possible de saisir la valeur d’échelle ou d’indiquer un symbole sur le dessin dont l’échelle souhaite utiliser.

Système – si dans les options du programme, la structure du nom de calque étendue (voir page. 37) est activée, les symboles seront insérés sur les calques en fonction du type d'installation (système). Si vous insérez des symboles dans une ligne existante, l'option Système est ignorée et les calques de symboles dépendent du type de ligne.

Miroir et isométrie:

•    Miroir X, Y– l'activation de cette option créera une image miroir X ou Y pour l'objet spécifié.

•    Isométrie – l'activation de cette option convertira le symbole, il sera donc possible de l'utiliser dans des schémas isométriques.

•    Cette option peut ne pas être disponible pour certains symboles.

Données d'objet– cette option permet de spécifier des symboles des paramètres techniques ou d'identification. Pour chaque symbole, différents paramètres peuvent être donnés, tels que : Article, Fabricant, Référence (numéro de catalogue), DN, PN et autres. Afin de remplir les paramètres, entrez n'importe quel texte ou choisissez une valeur dans la liste disponible.

Mémoriser les données– cette option permet de sauvegarder les paramètres entrés par l'utilisateur. Cette option doit être activée lorsque l'utilisateur insère des symboles ayant des caractéristiques similaires.

Insérer plusieurs– active/désactive la possibilité d'insérer plusieurs symboles dans le dessin. Le processus d’insertion nécessite que l’utilisateur appuie sur la touche Entrée ou Echap une fois l’insertion de plusieurs symboles terminée.
