Objets de plomberie – schéma

Les symboles spéciaux sont des objets utilisés dans les diagrammes filaires de plomberie.

Dans les schémas filaires, il est nécessaire de maintenir l’échelle verticale sur les impressions. Par conséquent, les symboles sanitaires sont insérés dans la taille standard. Cette taille dépend de l'unité de conception utilisée (mm, cm, m). C'est pourquoi l'option de changement d'échelle est bloquée.

Les objets de plomberie peuvent être insérés à côté des colonnes montantes du côté droit ou gauche. Pour certains symboles, il est nécessaire d'activer l'option Mirror X. Les symboles des objets de plomberie doivent être insérés avec un angle "0".

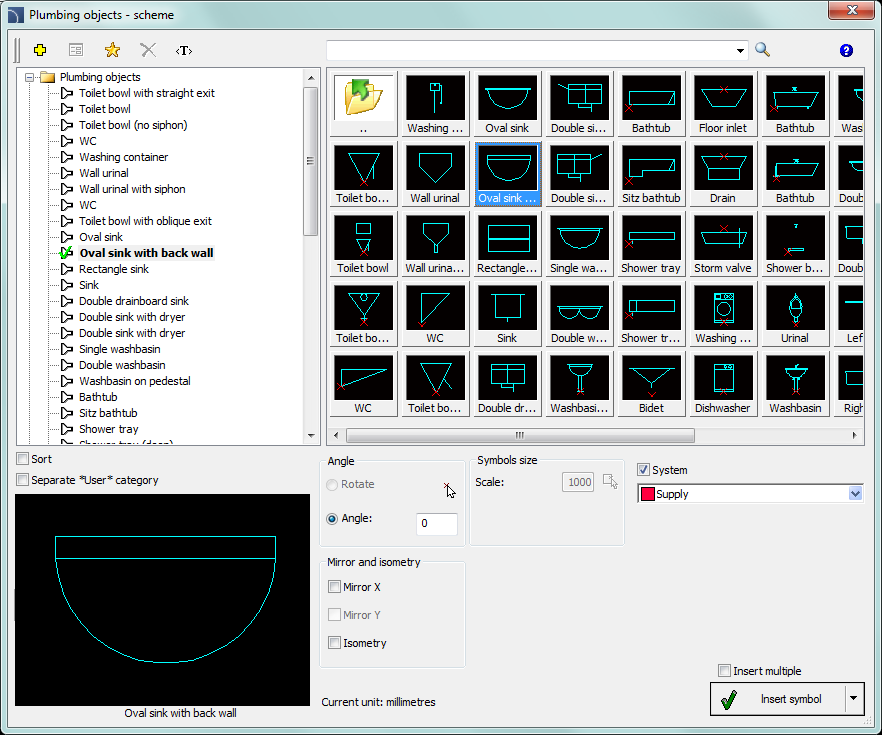

Objets de plomberie - boîte de dialogue de schéma



Les fonctionnalités de base et les options des symboles sont décrites dans le chapitre Symboles).



Procédures

Insérer un symbole

1.    Exécutez la commande Objets Plomberie - Schéma  .

2.    Dans la boîte de dialogue Objets de plomberie - Schéma, sélectionnez le symbole souhaité dans la catégorie appropriée.

3.    Cliquez sur la vignette du symbole que vous souhaitez insérer dans le dessin. Dans le coin inférieur gauche, vous pouvez voir un aperçu du symbole sélectionné.

4.    Sélectionnez le système approprié.

5.    (Facultatif) Activez l'option Miroir X.

6.    Cliquez sur le bouton Insérer un symbole pour spécifier le point d’insertion de l’objet (P1).

7.    Le symbole sera inséré dans le dessin.







Objets de plomberie - schéma






Remarque

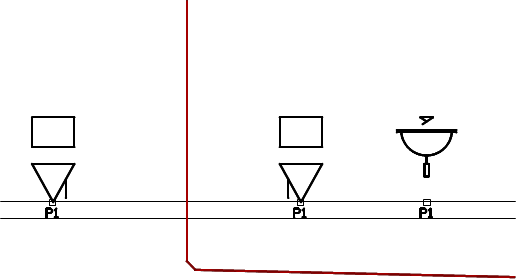

Pour tous les objets de plomberie, le point d'insertion est défini au niveau du sol. Pour cette raison, avant de placer le premier symbole, l'utilisateur doit dessiner une section transversale du plafond.

Lors de l’insertion d’objets de plomberie, les symboles sur les diagrammes filaires doivent toujours indiquer le point situé au bord supérieur de l’étage (P1).
