La commande Schémas permet d'insérer des systèmes déjà préparés ou des fragments de régimes typiques tels que des conteneurs, des systèmes de connexion différents systèmes de vannes, les circuits de chauffage, les systèmes de chaudières typiques, les systèmes de chauffage, etc.
Lors de l'insertion, le schéma est souvent divisé en plusieurs parties. Grace à cela il est possible d'éditer le dessin, ajouter des descriptions etc..

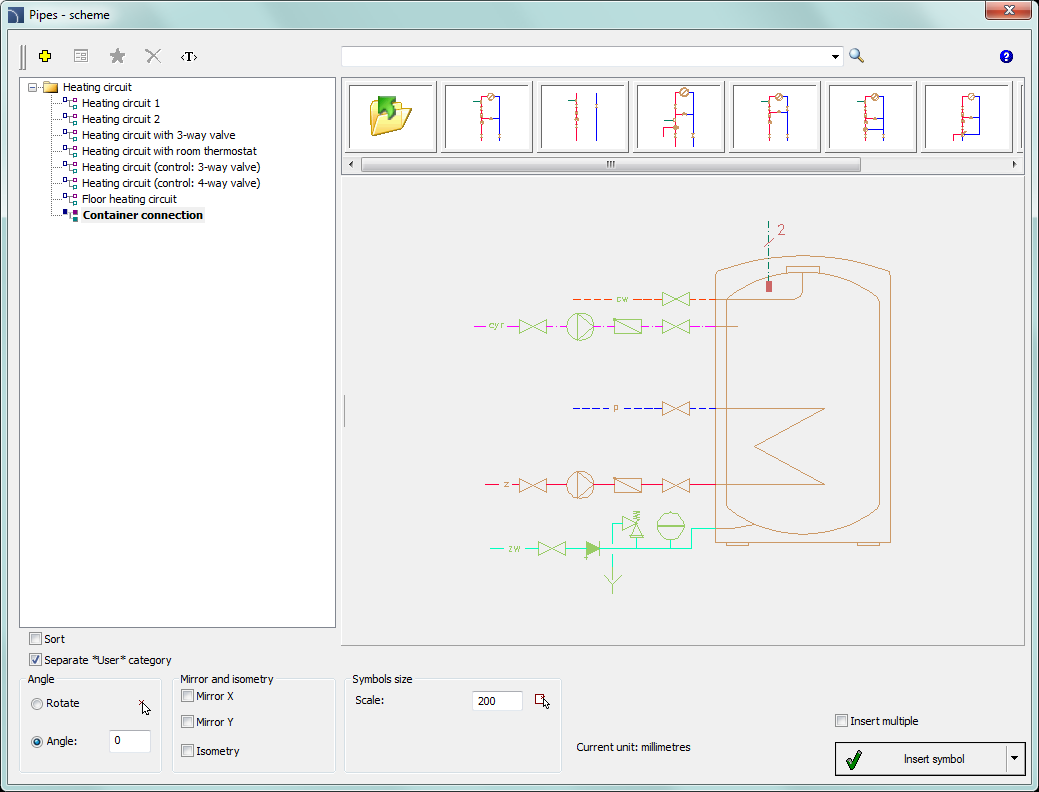

Fenêtre de dialogue Schémas
La boîte de dialogue Schémas contient les éléments suivants :
Menu Outils:
•Définir nouveau
– permet d'ajouter un nouvel élément à la
base de données. Plus d'informations à ce sujet dans la rubrique Définir des blocs Utilisateur).
•Modifier
–
permet de changer le bloc utilisateur sélectionné.
•Ajouter aux Favoris
– copie le symbole dans la catégorie *Favoris*).
•Effacer
–
supprime les symboles sélectionnés de la catégorie *Favoris*.
|
Menu pop-up – menu d'options pour le symbole sélectionné, qui est disponible après un clic droit sur le bouton de la souris sur le symbole sélectionné. Les commandes de ce menu sont similaires au menu Outils. |
|
Angle/Rotation – possibilité de spécifier un angle fixe lors de l'insertion de symboles ou de l'activation de l'option de rotation, dans laquelle l'angle du symbole est défini par la rotation lors de l'insertion.
Échelle – spécifie la taille des symboles insérés. Il est possible de saisir la valeur d’échelle ou d’indiquer un symbole sur le dessin dont l’échelle souhaite utiliser.
|
Remarque Pour éditer les fichiers "*. uuc", l'utilisateur peut utiliser le Bloc-notes ou un autre éditeur de texte.. Le catalogue "C: \ ProgramData \ Cadprofi" ci-dessus est le catalogue d'installation du programme CADprofi par défaut.. |

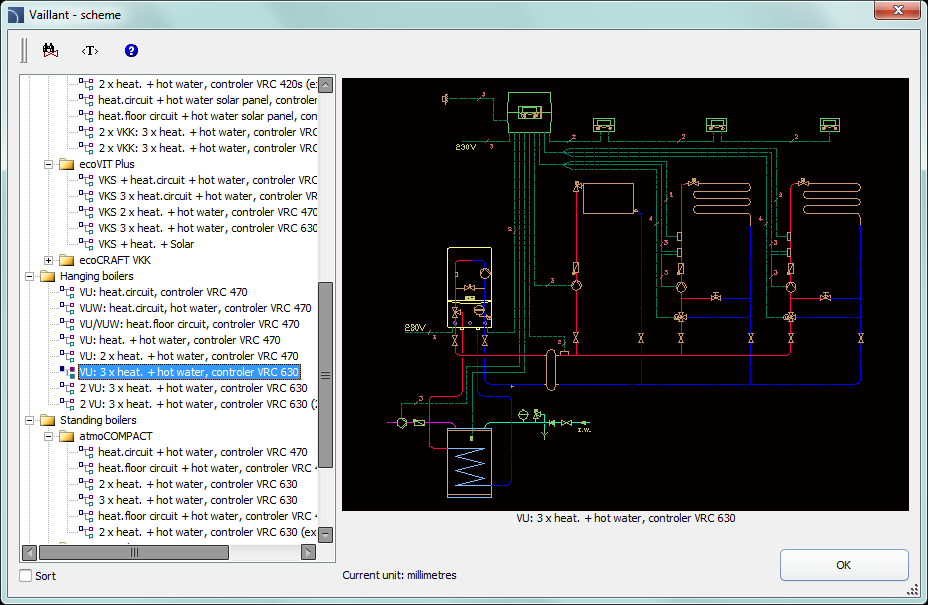

Exemple de schéma des bibliothèques du fabricant :
Pour insérer des systèmes des bibliothèques fabricants exécutez la commande de la Bibliothèque de fabricants de la barre d'outils principale CADprofi ou dans le menu supérieur. Ensuite, sélectionnez la bibliothèque du fabricant requis. Dans le programme, de nombreux modèles de chaudières déjà préparés sont préparés conformément aux catalogues ACV, Viessmann et Vaillant.
