Rysowanie ciągów przewodów

Polecenia Przewody – widoki ogólne oraz Kanały wentylacyjne – widoki ogólne umożliwiają tworzenie ciągów przewodów rurowych z automatycznym wstawianiem kolanek o parametrach określonych przez użytkownika. Tworzone elementy rysowane są w uproszczeniu, dzięki czemu przedstawiać mogą każdy rodzaj instalacji. Polecenie posiada możliwość wyłączenia wyświetlania okna dialogowego, co umożliwia natychmiastowe rozpoczęcie rysowania ciągu przewodów z ostatnimi ustawieniami lub z ustawieniami dopasowanymi do dołączanych obiektów (przy włączonej opcji Dopasuj instalacjęDopasuj średnicę).

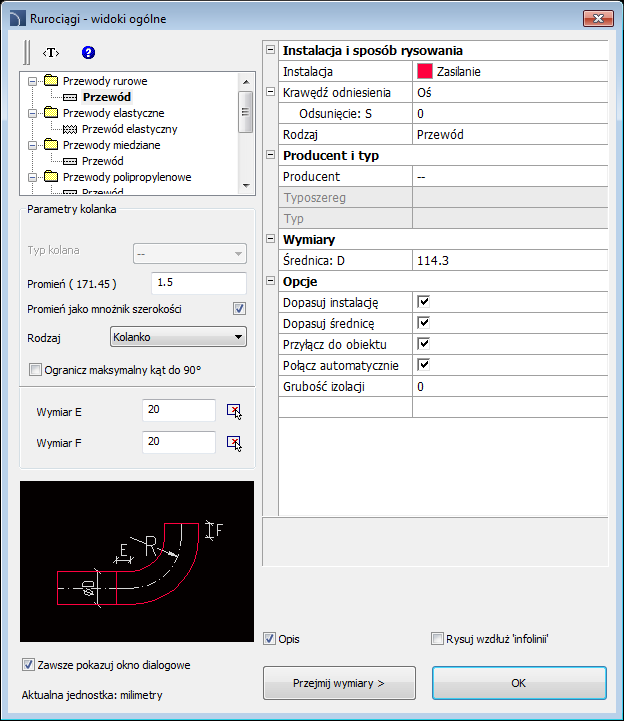

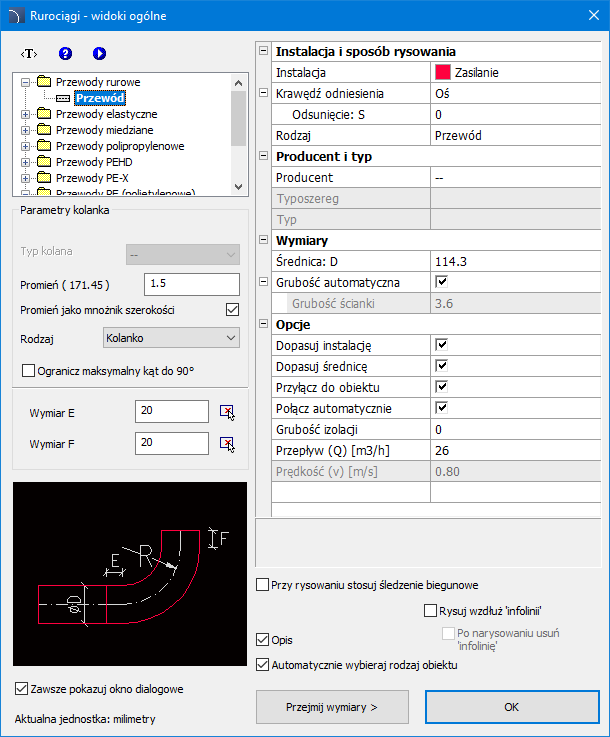

Okno dialogowe „Rurociągi – widoki ogólne”





Układ graficzny oraz podstawowa funkcjonalność okna dialogowego jest analogiczna do okna Przewody/Kanały wentylacyjne – widoki ogólne). Dodatkowe opcje dostępne w poleceniu:

Parametry kolanka – grupa opcji pozwalająca na określenie parametrów kolanek w rysowanym ciągu 2D.

    Promień –określenie promienia lub współczynnika promienia dla kolanek wstawianych pomiędzy poszczególnymi odcinkami przewodów.

    Promień jako mnożnik szerokości – włącza/wyłącza możliwość określenia promienia poprzez mnożnik szerokości.

    Rodzaj – możliwość wyboru rodzaju kolanek wykorzystywanych w ciągu.

    Ogranicz maksymalny kąt do 90° – włącza/wyłącza ograniczenie kąta kolanek w rysowanym ciągu do 90°.

Wymiar E/Wymiar F – określenie wymiarów E oraz F (widocznych na podglądzie). Przycisk  umożliwia określenie wymiaru poprzez wskazanie dwóch punktów na rysunku.

Wskazówka

Jeśli opcja „Zawsze pokazuj okno dialogowe” została wyłączona, to w celu jego przywrócenia należy wybrać opcję „Nastawy” (skrót – N) po ponownym wyborze polecenia.


Krawędź odniesienia – oś, prawa lub lewa. Krawędź jest wyznaczana w kierunku rysowania przewodów.



Odsunięcie: S – odsunięcie rysowanego ciągu od punktów faktycznie wskazywanych podczas rysowania.

Rysuj wzdłuż „infolinii” – opcja umożliwiająca błyskawiczne rysowanie ciągu rur wzdłuż dowolnej wskazanej polilinii lub ciągu linii.



Procedury

Wstawianie przewodów

1.    Uruchom polecenie Przewody – widoki ogólne  lub Kanały wentylacyjne – widoki ogólne .

2.    (Opcjonalnie) Jeśli okno dialogowe nie zostanie wyświetlone, rozpocznij rysowanie lub wybierz opcję Nastawy (klawisz N), aby dokonać ustawień.

3.    W oknie dialogowym wybierz żądany rodzaj przewodu.

4.    Wybierz rodzaj instalacji.

5.    (Opcjonalnie) Określ wartości dla kontrolek Producent i typ.

6.    Określ Średnicę (lub przekrój poprzeczny) przewodu.

7.    (Opcjonalnie) Włącz/wyłącz funkcje Dopasuj instalację, Dopasuj średnicę, oraz Przyłącz do obiektu.

8.    (Opcjonalnie) Określ Grubość izolacji.

9.    Kliknij przycisk OK, aby zacząć rysować ciąg przewodów poprzez wskazanie kolejnych jego punktów.







Rysowanie ciągów przewodów









Sposób rysowania

Przy rysowaniu należy określać kolejne punkty (P1, P2 itd.). W przypadku rysowania po osi i bez odsunięcia kolejne odcinki przewodów są wstawiane wzdłuż kolejnych punktów.



Przewody rurowe

Przewody elastyczne



Przewody prostokątne z kolanami

Przewody prostokątne z łukami



Przy rysowaniu z odsunięciem ciąg przewodów jest rysowany w określonej odległości od wskazywanych punktów.

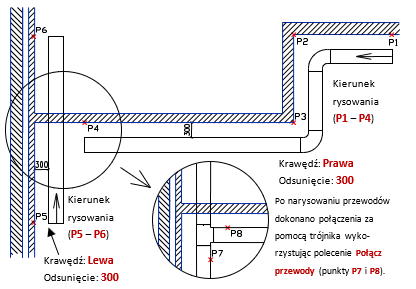

Przykład rysowania przewodów „po krawędzi” z odsunięciem od ścian:









Łączenie przewodów

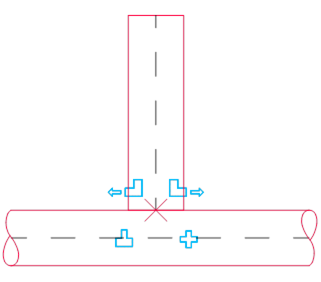

W celu połączenia przewodów CADprofi można wykorzystać polecenie Połącz przewody\kanały lub skorzystać z markerów standardowych złączek. Są one wyświetlane automatycznie, jeśli podczas rysowania, jako koniec odcinka zostanie wybrany punkt leżący na już istniejącym elemencie.
Po wyświetleniu markerów użytkownik ma możliwość wyboru jednej z dostępnych standardowych złączek. Wciśnięcie przycisku ESC spowoduje wyłączenie markerów i zakończenie rysowania bez połączenia.











Połącz łukiem

Połącz kolankiem

Połącz trójnikiem

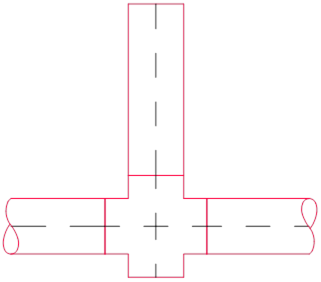

Połącz czwórnikiem



CADprofi – szybkie połączenia 2D
