Symbole – AKP i automatyka

Polecenie Symbole – AKP i automatyka służy do projektowania układów kontrolno-pomiarowych i automatyki przemysłowej z wykorzystaniem symboli wielowariantowych, takich jak punkty pomiarowe, czujniki, przetworniki, regulatory itp.

Poszczególne punkty (elementy) schematu mają możliwość automatycznego numerowania, a także określania różnych oznaczeń.

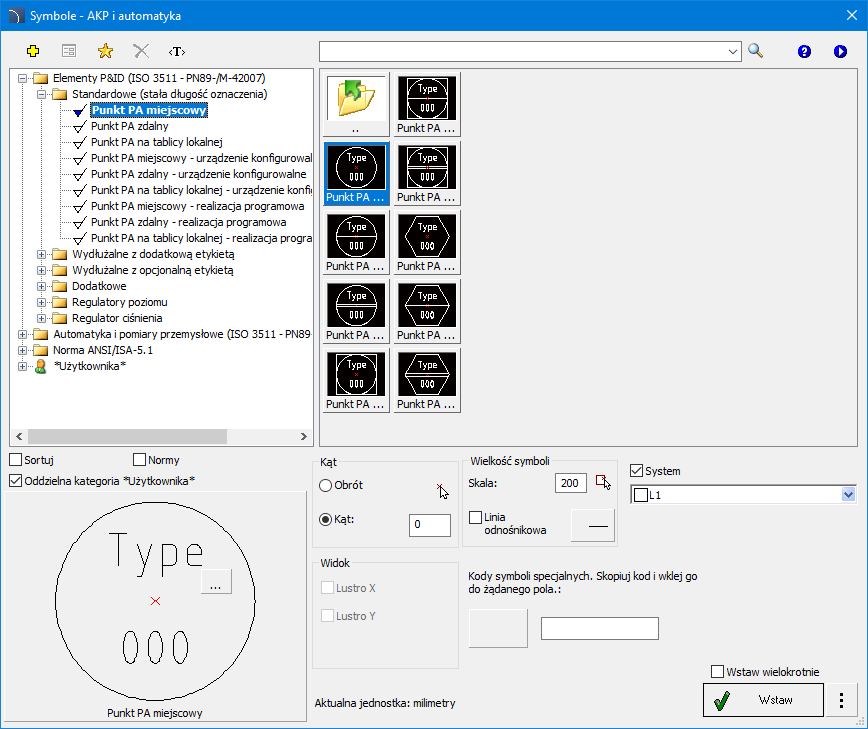

Okno dialogowe „Symbole – AKP i automatyka”



Podstawowa funkcjonalność oraz opcje dotyczące symboli zostały opisane w rozdziale Symbole IEC, NFPA). Dodatkowe opcje dla Symboli AKP:

Pola numerowania i oznaczeń – dla poszczególnych symboli dostępne są różne pola, służące do wprowadzania dodatkowych oznaczeń, wariantów symboli lub numerowania.

Pole kodów symboli specjalnych – pole to daje możliwość wyświetlenia kodu danego symbolu w celu skopiowania i wklejenia go w dowolne inne pole tekstowe.
Lista symboli dostępna jest po kliknięciu przycisku .

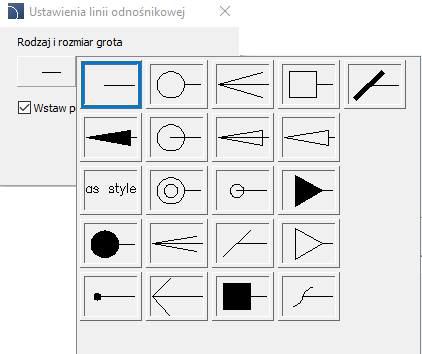

Linia odnośnikowa – włącza/wyłącza użycie linii odnośnikowej dla oznaczenia. Klikając w przycisk  symbolizujący aktualnie ustawiony grot strzałki odnośnika, możesz dokonać zmiany ustawień dotyczących linii odnośnikowej:

•    Grot – symbol umieszczany w punkcie początkowym odnośnika, np. strzałka.

•    Rozmiar grota – określa skalę grota odnośnika.

•    Wstaw pojedynczy segment – rysowanie odnośnika jedno – lub wielosegmentowego

Procedury

Wstawianie oznaczenia (symbol wielowariantowy)

1.    Uruchom polecenie Symbole – AKP i automatyka .

2.    W oknie dialogowym Symbole – AKP i automatyka wybierz żądany symbol.

3.    (Opcjonalnie) Określ dodatkowe oznaczenia, sposób numerowania itd.
Dla niektórych pól możesz wybrać wartość z listy rozwijalnej.
Przycisk  pozwala wybrać wartość w dodatkowym oknie.

4.    Określ Kąt obrotu oraz Skalę.

5.    (Opcjonalnie) Określ nastawy dla Linii odnośnikowej.

6.    Włącz/wyłącz opcję Wstaw wielokrotnie.

7.    Kliknij przycisk Wstaw symbol, aby wstawić oznaczenia do rysunku.

8.    Symbol może służyć do oznaczania innych obiektów, dlatego wskaż oznaczany obiekt. W zależności od rodzaju wstawianego oznaczenia, od wskazanego obiektu mogą zostać pobrane dane i wykorzystane we wstawianym oznaczeniu.

9.    Wskaż punkt wstawienia symbolu oznaczenia.

10.  (Opcjonalnie) Określ kąt obrotu symbolu.

11.  Symbol zostanie wstawiony zgodnie z ustawieniami.

12.  (Opcjonalnie) Jeśli w oknie dialogowym włączona została opcja Wstaw wielokrotnie, powtórz kroki od 8 do 11, aby umieścić kolejne oznaczenie lub zakończ polecenie przyciskiem Esc.
