Symbole IEC, NFPA

Polecenie Symbole IEC, NFPA umożliwia wstawienie symboli aparatury sterowniczej, łączeniowej, aparatury złożonej, przyrządów pomiarowych i wielu innych elementów stosowanych w schematach instalacji elektrycznych. W bibliotece odnajdziemy zarówno symbole z norm IEC jak i NFPA.

Podczas wstawiania symboli istnieje możliwość automatycznego numerowania obiektów oraz oznaczania połączeń, a także wprowadzania informacji o dodatkowych parametrach technicznych.

Wstawianie symboli w przewody powoduje automatyczne wycinanie linii w miejscu wstawienia, zachowując zasady tworzenia rysunków schematycznych.
Reguła ta dotyczy również aparatów wielobiegunowych, lecz w tym przypadku należy pamiętać, aby rozstaw przewodów był dopasowany do rodzaju i skali symboli wielobiegunowych.

Dla symboli IEC rozstaw pomiędzy kolejnymi przewodami wynosi 5 (lub wielokrotność 5), natomiast dla symboli NFPA 3/8” (0.375).

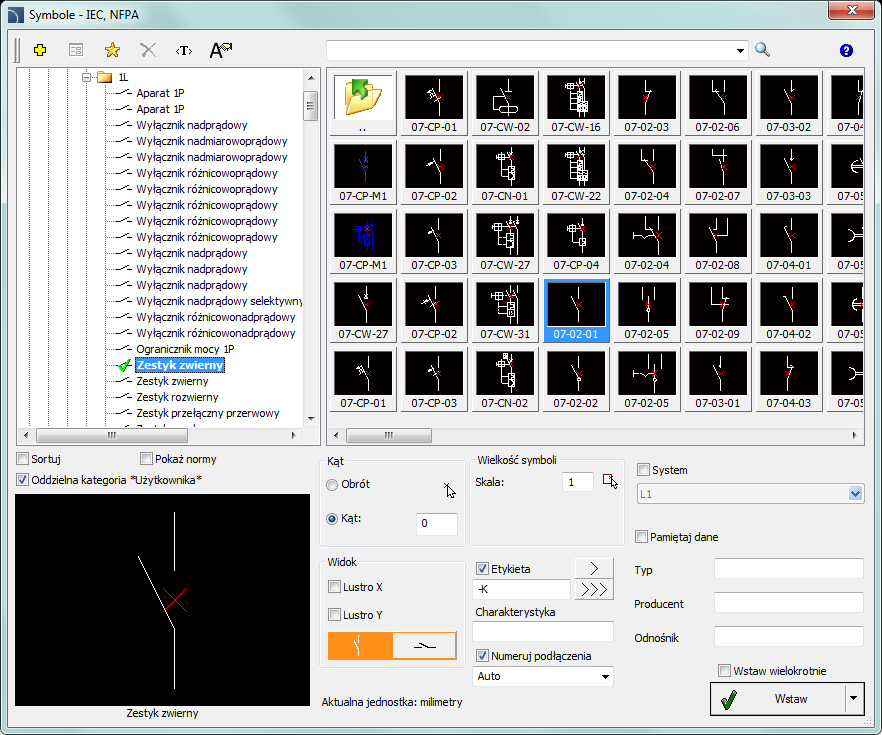

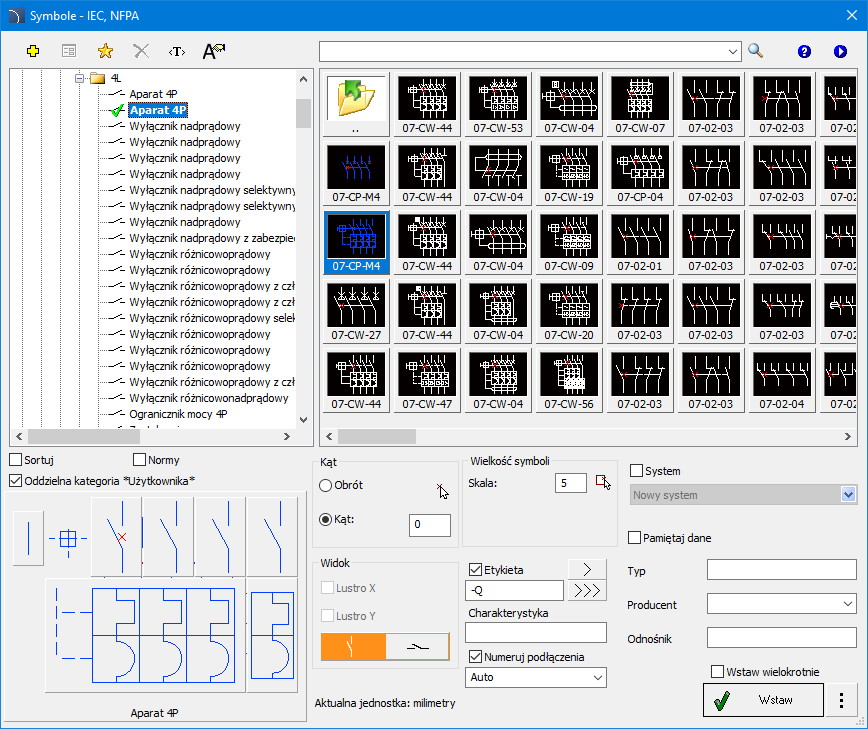

Okno dialogowe „Symbole IEC, NFPA”

Okno dialogowe Symbole IEC, NFPA zawiera:

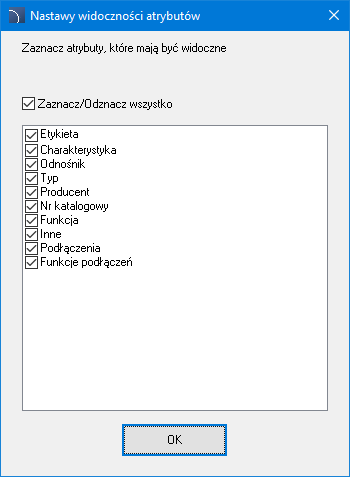

Widoczne atrybuty – opcja służy do określania widoczności atrybutów wstawianych symboli.

Menu narzędzi:

•    Zdefiniuj nowy  – umożliwia dodanie nowego elementu do bazy danych. Sposób rozszerzania bazy został opisany w rozdziale Definiowanie bloków użytkownika).

•    Edytuj  – umożliwia Edycja parametrów bloków użytkownika).

•    Dodaj do ulubionych  – kopiuje symbol do kategorii *Ulubione* (patrz str.291).

•    Usuń  – kasuje wskazany symbol z kategorii *Ulubione*.

Drzewo kategorii – zbiór wszystkich kategorii i symboli zawartych w bibliotece, przedstawionych w układzie rozwijanego drzewa. Istnieje możliwość dostosowania kolejności wyświetlania symboli na liście za pomocą opcji:

•    Sortuj – ułożenie w kolejności alfabetycznej.

•    Pokaż normy – włącza/wyłącza wyświetlanie symboli według norm.

Widok miniatur – wyświetla zawartość aktualnie wskazanej kategorii w postaci miniatur.

Podgląd – okno wyświetlające widok podglądu wskazanego symbolu. Kliknięcie prawym przyciskiem myszy w podgląd spowoduje powiększenie widoku.

Lustro X, Y – włączenie opcji spowoduje stworzenie odbicia lustrzanego względem osi X, Y dla wskazanego obiektu.

Przełącz na inny wariant symbolu () – przełącz widok pomiędzy widokiem pionowym i poziomym.

Kąt/Obrót – możliwość określenia stałego kąta wstawienia symboli lub włączenie opcji obrót, przy której kąt symbolu jest określany przez obracanie podczas wstawiania. Podczas wstawiania symboli w przewody, kąt wstawienia jest uzależniony od kąta przewodu (ignorowany jest kąt określony w oknie dialogowym). Przy wstawianiu symboli w przewody możliwe jest wykorzystanie opcji Obrót do dynamicznego określenia obrotu symbolu względem przewodu.

Kąt 0                                                      Obrót

Kąt 30                   Wstawienie w przewód bez obrotu

Skala – określa wielkość wstawianych symboli. Istnieje możliwość wpisania współczynnika skali lub wskazania na rysunku symbolu, którego skalę chcemy wykorzystać.

System – jeśli w opcjach programu aktywna jest opcja rozszerzonej struktury warstw (patrz str. 33), to symbole będą umieszczane na warstwach zależnych od rodzaju instalacji (systemu). W przypadku wstawiania symbolu w istniejący przewód opcja System jest ignorowana, a warstwa symbolu zależy od rodzaju wykrytego przewodu.

Dane obiektu – opcje pozwalające określić parametry techniczne lub identyfikacyjne danego symbolu. Dla poszczególnych symboli mogą być dostępne różne parametry, np. Typ, Producent i inne. Dostępne opcje i parametry zależą od typu danego symbolu.

Pamiętaj dane – opcja służy do zapamiętywania wartości wpisanych przez użytkownika. Opcję należy aktywować w przypadku wstawiania kolejnych symboli o podobnych danych.

Etykieta – możliwość nadawania kolejnych etykiet wstawianym symbolom. Pole etykiety jest automatycznie wypełniane domyślnym oznaczeniem oraz pierwszym wolnym numerem. Dzięki dostępnym przyciskom można wybrać pomiędzy pierwszym wolnym numerem  a kolejnym numerem . Pole to można również wypełnić dowolną wartością.

Numeruj podłączenia – numerowanie podłączeń we wstawianym symbolu. Rodzaj numerowania można wybrać z listy rozwijalnej:

•    Automatycznie – numerowanie wszystkich podłączeń rozpoczynając od 1.

•    1/2… lub a/b… – możliwość ręcznego numerowania poszczególnych podłączeń. Opcja ta pozwala użytkownikowi samodzielnie wpisać wartości dla kolejnych podłączeń, rozdzielając je znakiem”/”.

Numerowanie Automatyczne                    Numerowanie: A1/A2/1/2/3/4/5/6/13/14.

Wstaw wielokrotnie – włącza/wyłącza możliwość wielokrotnego wstawiania symbolu do rysunku. W takim przypadku proces wstawiania wymaga zakończenia przez użytkownika, np. klawiszem Esc.

Niektóre symbole aparatów są symbolami wielowariantowymi, dzięki którym użytkownik może wstawiać do projektu aparaty zawierające dowolną konfigurację zestyków, wyzwalaczy itp. Symbole takie zastępują w bibliotece programu wiele symboli „tradycyjnych”. W ten sposób łatwiej posługiwać się programem, a jednocześnie użytkownik ma większe możliwości definiowania elementów nietypowych.

Symbole wielowariantowe mogą być modyfikowane za pomocą polecenia Edycja symboli.

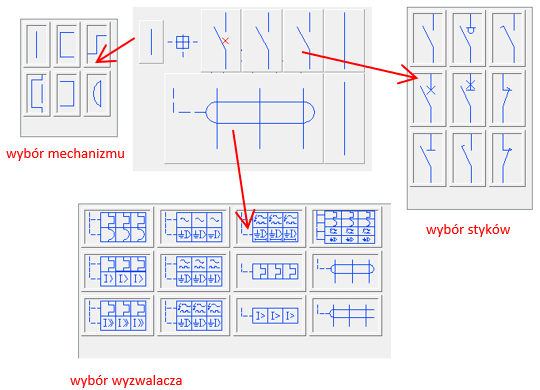

Przykład symbolu wielowariantowego
