Definiowanie bloków użytkownika

Każda biblioteka w programie CADprofi składa się z bloków CAD oraz baz danych, zawierających nazwy i inne parametry dotyczące poszczególnych bloków. Bloki są zapisywane w plikach *.dwg. Przy definiowaniu nowych bloków tworzone są także pliki slajdów *.sld, w których znajdują się miniatury wyświetlane w oknach dialogowych.

Do definiowania bloków użytkownika służy polecenie Kreator bloków użytkownika. Wszelkie elementy utworzone za pomocą tego polecenia są dostępne w poleceniu Biblioteka produktów.

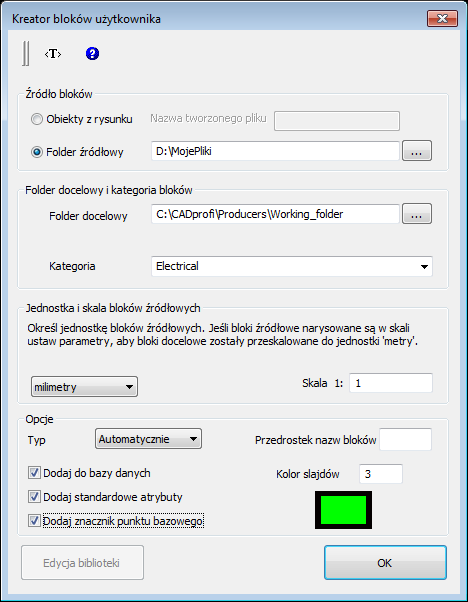

Okno dialogowe „Kreator bloków użytkownika”

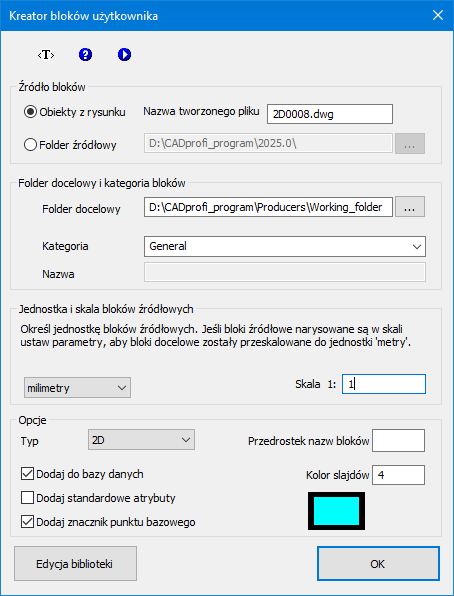

Za pomocą polecenia Kreator bloków użytkownika można dodawać kilka widoków do każdego z obiektów. O typie dodawanego widoku decyduje przedrostek zawarty w polu Nazwa tworzonego pliku. Załóżmy, że chcemy do programu dodać zawór w dwóch widokach: widok z góry oraz widok z przodu. W tym celu musimy za pomocą kreatora dodać dwa bloki, pierwszy np. o nazwie 2D_zaw.dwg oraz opcją 2D (w polu ‘Typ’). Po standardowym utworzeniu bloku należy uruchomić ponownie okno kreatora, lecz tym razem należy dodać blok o nazwie PD_zaw.dwg oraz opcją Przód (w polu ‘Typ’).

Lista dostępnych przedrostków dla tworzonych bloków w Kreatorze bloków użytkownika:

Drugi sposób, to automatyczne wczytanie bloków do biblioteki na podstawie plików dwg znajdujących się w określonym folderze (opcja Folder źródłowy). W tym przypadku należy wybrać opcję 'Typ' - 'Automatycznie’, dzięki czemu zostaną dodane do programu wszystkie bloki zgodnie z przedrostkami znalezionymi w nazwie plików dwg.

Rozbudowa bibliotek symboli

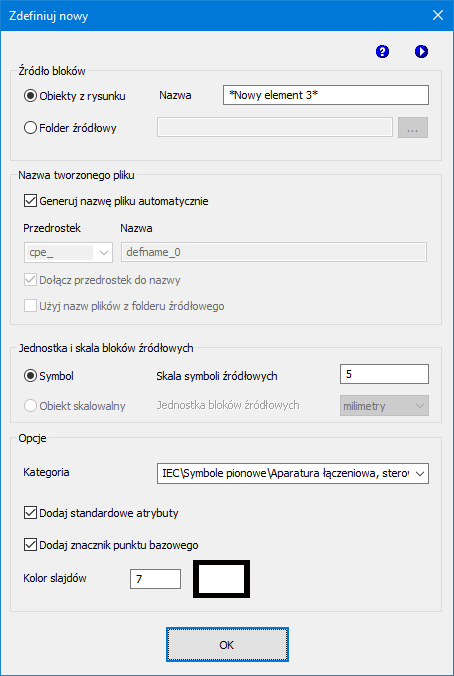

Istnieje możliwość dodawania własnych symboli do każdej biblioteki programu bezpośrednio w oknach dialogowych zawierających symbole. Służy do tego przycisk Zdefiniuj nowy , który uruchamia Kreator bloków użytkownika. Możliwe jest definiowanie bloków na podstawie elementów z rysunku lub import gotowych plików *.dwg, zapisanych w wybranym folderze źródłowym. Wszystkie dane tworzone podczas definiowania bloków użytkownika są zapisywane w odpowiednich folderach w C:\ProgramData\CADprofi\UserData\ – czytaj więcej.

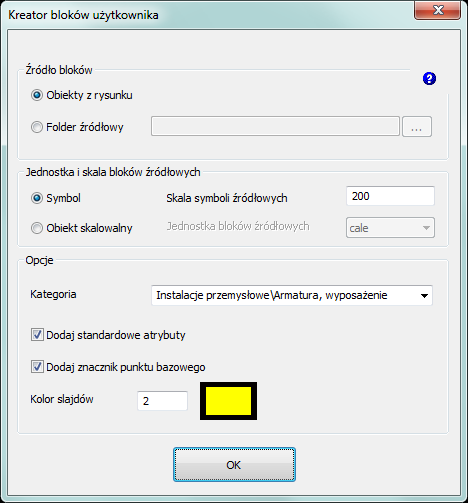

Okno dialogowe Kreator bloków użytkownika zawiera:

Źródło bloków – opcje określające sposób definiowania nowych bloków:

                Obiekty z rysunku – tworzenie bloku z obiektów wskazanych w aktualnym rysunku.

                Folder źródłowy – tworzenie bloków z wszystkich plików *.dwg oraz *.dxf zapisanych w wybranym folderze.

Jednostka i skala bloków źródłowych – określenie rodzaju definiowanego obiektu oraz opcji jego skalowania. Możliwe jest definiowanie dwóch rodzajów bloków:

                Symbol – blok stosowany, np. w schematach, diagramach itp. Symbole są wstawiane do rysunków z jednorodną skalą, określającą ich względną wielkość. Podczas definiowania symboli należy podać względną skalę bloku źródłowego.

Przykład:             Nowy symbol posiada wielkość odpowiadającą standardowym symbolom programu CADprofi wstawianych ze skalą 200. Aby symbol definiowany przez użytkownika miał podobne właściwości do standar­dowych symboli, należy Skalę symbolu źródłowego ustawić na 200.

                Obiekt skalowalny – blok pozwalający na określenie rzeczywistych wymiarów podczas wstawiania go do rysunków. Podczas definiowania takiego obiektu należy określić jednostkę, w której narysowany był blok źródłowy.

Przykład:             Rzeczywiste urządzenie ma wymiary gabarytowe 20 cm x 30 cm.
Blok przedstawiający to urządzenie ma wymiary 200 x 300.
Oznacza to, że blok został narysowany w mm, dlatego
w oknie dialogowym należy zaznaczyć jednostkę mm.

Kategoria – pozwala na określenie kategorii, do której będą przypisane nowe bloki.

Dodaj standardowe atrybuty – włącza/wyłącza dodawanie standardowych atrybutów do tworzonego bloku. Atrybuty pozwalają na tworzenie zestawień z obiektów wstawionych do projektu.

Dodaj znacznik punktu bazowego –widoczność znacznika punktu wstawienia na podglądzie.

Kolor slajdów – wybór koloru dla slajdów (miniatur) tworzonych bloków. Kolor slajdów jest uwzględniany tylko dla tych elementów bloków, które były rysowane na warstwie „0” i z kolorem JakWarstwa.

Po wciśnięciu przycisku OK program rozpoczyna działanie. Jeśli bloki są dodawane z folderu źródłowego, to do rysunku są wczytywane kolejne bloki z tego folderu. Bloki te są odpowiednio modyfikowane i zapisywane w bibliotece.
