Praca z symbolami – ogólne zasady

W programie CADprofi dostępnych jest kilka poleceń służących do wstawiania symboli do rysunków. Możliwe jest wstawianie symboli w dowolnym punkcie, wstawianie symboli w przewody, a także jednoczesne wstawianie wielu symboli do rysunku.
Symbole CADprofi posiadają określone właściwości, dzięki czemu zachowują się w sposób „inteligentny”, np. automatycznie dopasowują kąt wstawienia do przewodu, dokonują automatycznego przerwania przewodu w punktach podłączeń, dostosowują warstwę w zależności od rodzaju projektowanej instalacji itp.

Wszystkie symbole dostępne w programie CADprofi są wstawiane do rysunku jako bloki, które mogą być kopiowane, usuwane lub edytowane za pomocą standardowych poleceń programu CAD. Większość symboli może być także edytowana za pomocą poleceń edycyjnych programu CADprofi, w tym: Szybka edycja.

Symbole najczęściej służą do graficznego przedstawienia rzeczywistych urządzeń, armatury i innych elementów instalacji, z tego względu możliwe jest wprowadzanie do symboli parametrów technicznych o produktach zastosowanych w projekcie (polecenie Atrybuty i opisy), a także numerowanie i oznaczanie symboli. Informacje te mogą być wykorzystane przy opisywaniu rysunków, podczas tworzenia graficznych legend, zestawień lub specyfikacji (patrz str. 53).

Do wstawiania symboli do rysunku służą polecenia Multisymbole, Symbole i Oznaczenia.

Opcja: Wstaw symbol

Jest to domyślna opcja pozwalająca na wstawienie pojedynczego symbolu w dowolnym punkcie lub w przewód wskazany przez użytkownika.

Procedury

Przy wstawianiu symboli w przewody kąt wstawienia symboli jest uzależniony od kąta przewodu (ignorowany jest kąt określony w oknie dialogowym).

W takim przypadku włączenie opcji Obracaj umożliwi dynamiczne określenie obrotu symbolu względem przewodu. Opcja ta jest bardzo wygodna przy wstawianiu symboli, które mają możliwość określenia kierunku odgałęzienia, położenia rączki, kierunku przepływu itp.
Kąt takiego symbolu będzie zależny od położenia punktu P2.

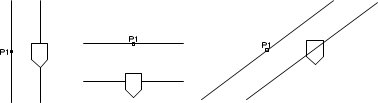

Opcja: W punkcie

Opcję We wskazanym punkcie można wykorzystać w przypadku, gdy niezbędne jest wstawienie symbolu w punkcie leżącym na przewodzie, ale w taki sposób, aby symbol nie „dopasowywał się do przewodu”. W opcji tej wstawiany symbol „ignoruje” przewód, dlatego go nie przerywa i nie przejmuje od niego kąta. Opcja ta jest wykorzystywana w wielu sytuacjach, np. przy wstawianiu czujników, które zazwyczaj muszą stykać się z przewodami.

Procedury

Opcja: Na przedłużeniu

Opcja Na przedłużeniu umożliwia precyzyjne określenie punktu wstawienia symboli względem innych obiektów znajdujących się w rysunku. Pozwala to na wstawienie symbolu w punkcie wyznaczonym np. na podstawie innego symbolu.

Procedury

Opcja: W wiele przewodów

Opcja w wiele przewodów daje możliwość szybkiego wstawienia wybranego symbolu w wiele przewodów. Pozwala to na wstawienie wybranego symbolu we wszystkie przewody krzyżujące się z „linią wskazującą”, określoną podczas wstawiania (P1–P2).

Procedury

Opcja: Rozmieść

Opcja Rozmieść pozwala na szybkie wstawianie wielu kopii danego obiektu w wybranym wariancie rozkładu. Opcja ta znacznie przyspiesza wstawianie takich obiektów jak czujki pożarowe, tryskacze, oprawy oświetleniowe itd.

Polecanie w pierwszym kroku równomiernie dzieli wskazany obszar na prostokątne strefy, w których następnie umieszczany jest dany obiekt. Rozmiar oraz ułożenie stref zależne jest od parametrów określonych w oknie dialogowym.

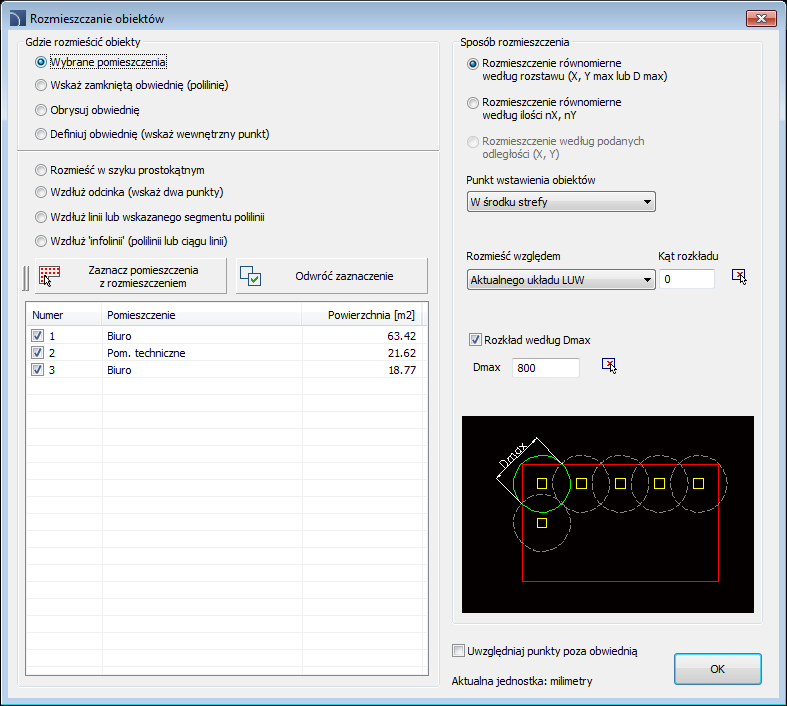

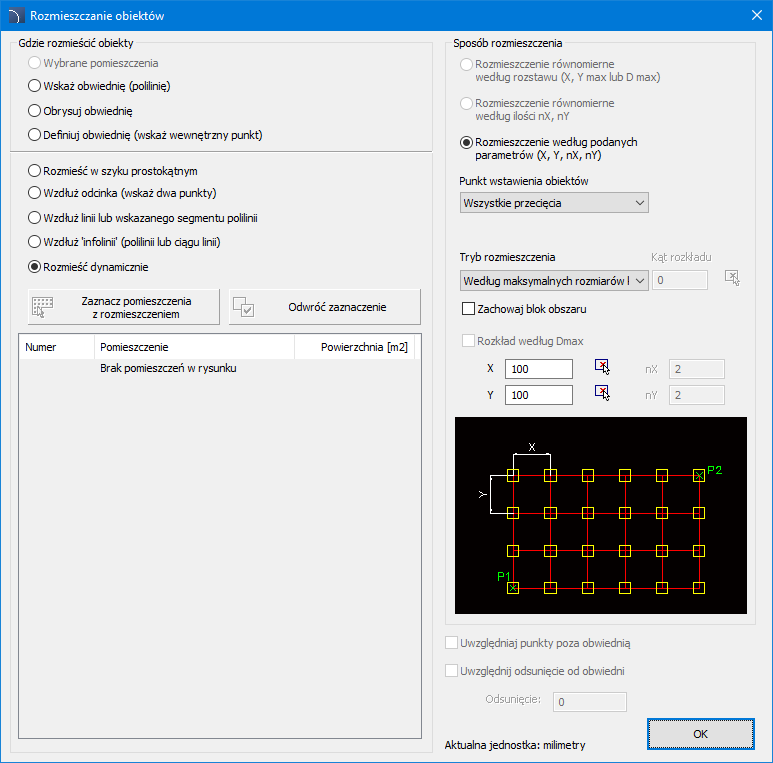

Okno dialogowe Rozmieszczanie obiektów

Wybrane pomieszczenia – rozmieszczanie obiektu w wybranych pomieszczeniach CADprofi aktualnego rysunku.

Wskaż zamkniętą obwiednię (polilinie) – rozmieszczanie obiektu w dowolnej wskazanej na rysunku zamkniętej polilinii.

Obrysuj obwiednię – rozmieszczanie obiektu we wskazanym obszarze definiowanym poprzez wskazywanie punktów (wierzchołków wieloboku).

Definiuj obwiednię – rozmieszczanie obiektu wewnątrz automatycznie wykrytej obwiedni, po wskazaniu punktu wewnętrznego.

Rozmieść w szyku prostokątnym –

Wzdłuż odcinka –

Wzdłuż linii lub wskazanego segmentu polilinii –

Wzdłuż infolinii –

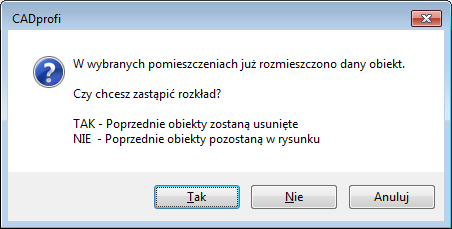

Zaznacz pomieszczenia z rozmieszczeniem – opcja pozwala na wybór wszystkich pomieszczeń na liście, w których dokonano rozmieszczenia z aktualnie wybranym symbole lub symbolem pokrewnym (np. czujnikiem innego typu).

Odwróć zaznaczenie – dokonuje odwrócenia zaznaczenia pomieszczeń dostępnych na liście.

Rozmieszczenie równomierne według rozstawu (X, Y, max lub D max) – tryb, w którym ilość kolumn oraz rzędów rozkładu zostanie dobrana tak by nie przekraczała podanych wartości odstępów X Y lub promienia R. Opcja ta jest zalecana, gdy umieszczany element posiada zakres działania (np. czujnik).

Rozmieszczenie równomierne według ilości nX, nY – tryb, w którym użytkownik określa ilość kolumn i rzędów, odległości między elementami zostaną wyliczone na podstawie tych parametrów.

Rozmieść względem – orientacja kierunków X i Y dla rozkładu.

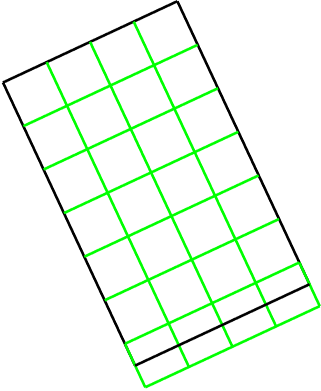

Kąt rozkładu – kąt obrotu rozkładu.

Punkt wstawienia obiektów – punkt strefy, w którym umieszczony zostanie blok.

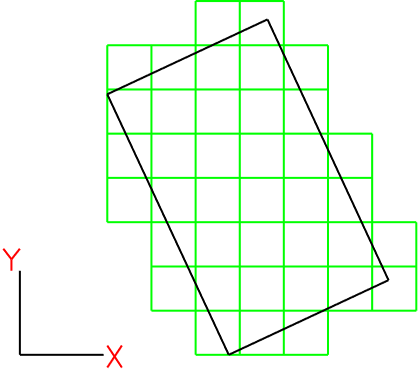

Uwzględniaj punkty poza obwiednią – włączenie opcji spowoduje wstawienie bloków, których strefy nachodzą na wypełniany obszar, lecz ich środki leżą poza min.

  Rozmieszczanie obiektów

Symbole w izometrii

CADprofi umożliwia tworzenie rysunków aksonometrycznych. Aplikacja dokonuje odpowiedniego przekształcenia wstawianych symboli, którym nadawane jest pochylenie, odpowiadające aktualnemu kątowi izometrii.
Po zaznaczeniu opcji Izometria zmienia się znaczenie pozostałych kontrolek dotyczących obrotu i odbicia lustrzanego. Domyślnym kątem wstawienia symboli jest kąt izometrii określony w oknie dialogowym Opcje (patrz str. 35).

Orientacja symbolu może być różna w poszczególnych osiach izometrii. Oznacza to, że przy tych samych ustawieniach dany symbol wstawiany w prawą oś może mieć orientację poziomą, natomiast wstawiony w lewą oś może mieć orientację pionową. Z tego względu sprawne tworzenie rysunków aksonometrycznych będzie wymagało od użytkownika zdobycia doświadczenia przy pracy z CADprofi.

Widoki izometryczne dla symboli są generowane dynamicznie. Niektóre symbole nie były przewidziane do wykorzystania w rysunkach aksonometrycznych. Z tego względu dla niewielkiej części symboli widoki izometryczne mogą być wygenerowane w sposób niepoprawny.

Użytkownik może we własnym zakresie dodawać do CADprofi nowe symbole (patrz str. 108). Symbole te mogą być wykorzystywane także w rysunkach aksonometrycznych. Do programu wystarczy dodać zwykłe symbole, natomiast widoki izometryczne będą przez program tworzone automatycznie. Przy definiowaniu własnych bloków należy unikać stosowania złożonych obiektów, jak: bryły, multilinie, splajny, bloki zagnieżdżone, kreskowania itp.

Dodatkowe informacje o tworzeniu rysunków izometrycznych dostępne są w rozdziałach Przewody rurowe/Kanały) oraz Atrybuty i opisy (str. 41).

Wykorzystanie symboli wstawianych ze stałym kątem

Dla zachowania poprawności projektu niektóre symbole są wstawiane pod stałym kątem. Przykładem mogą być odmulacze, separatory itp. Symbole te należy wstawiać z kątem 0°.

W CADprofi wiele symboli ma wymuszony kąt wstawienia. Przy wstawianiu takich symboli w przewody poziome lub pionowe następuje automatyczne przerwanie przewodów. W innych przypadkach przewody nie są przerywane.

Symbole zawierające teksty (widoczne atrybuty)

Dla symboli, w których znajdują się teksty (widoczne atrybuty) program CADprofi automatycznie ustawia kąt napisów. Dzięki temu unika się sytuacji, w których teksty byłyby „do góry nogami” lub „wspak”. Możliwe są następujące sposoby dopasowania tekstów:

•    Stały kąt 0°.

•    Kąt 0° lub 90°. Jeśli symbol jest wstawiony pod kątem 90°, to tekst jest również obrócony pod kątem 90°. W innych przypadkach kąt tekstu wynosi 0°.

•    Kąt automatyczny od –30° do +120°. W tych przedziałach kąt obrotu tekstu jest dostatecznie czytelny.

Dopasowanie kąta atrybutów

Inteligentne kopiowanie symboli

W celu przyspieszenia pracy program CADprofi pozwala na inteligentne kopiowanie symboli z aktualnego rysunku.

Opcja Wskaż symbole  dostępna jest w oknach dialogowych poleceń Multisymbole oraz Wentylacja – Multisymbole. Po jej wybraniu program ukryje okno dialogowe i umożliwi wybór kopiowanych symboli (np. P1, P2, P3). Symbole zostaną skopiowane w takiej kolejności, w jakiej były wskazane na rysunku. Możliwe jest wielokrotne wskazanie tego samego symbolu. W celu zakończenia wyboru symboli należy wcisnąć Enter (lub prawy klawisz myszki). Po wybraniu symboli ponownie wyświetlane jest okno dialogowe, w którym można dowolnie określić wszystkie opcje (patrz str. 208) wstawiania kopiowanych symboli. Wstawianie symboli przebiega tak samo, jak dla symboli wybranych z bibliotek programu (np. wstawienie w punkcie lub w przewód – P4, P5).

Kopiowanie trzech symboli z wstawieniem ich w przewód

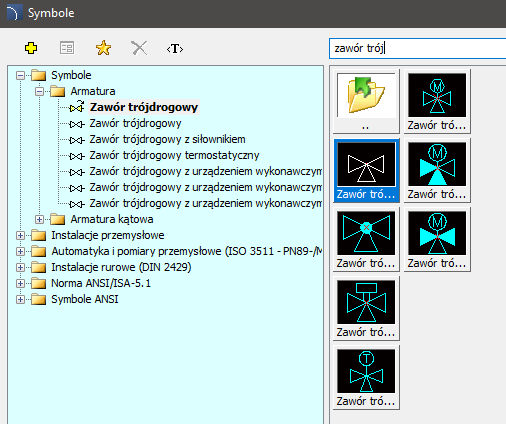

Wyszukiwanie symboli

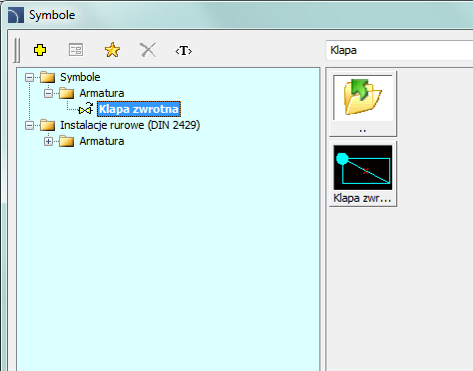

W każdym oknie dialogowym służącym do wstawiania symboli dostępna jest opcja wyszukiwania, dzięki której możliwe jest szybkie odnajdowanie wszystkich symboli, w nazwie których występuje podana przez użytkownika fraza.

Po wypełnieniu pola wyszukiwania aplikacja automatycznie przefiltruje zawartość aktualnej biblioteki, wyświetlając tylko te kategorie, w których odnaleziono pasujące do podanej frazy obiekty. W takim przypadku tło kategorii zmieni kolor na niebieski.
Kliknięcie przycisku Przywróć  spowoduje wyświetlenie wszystkich obiektów bazy I tym samym zakończenie wyszukiwania.

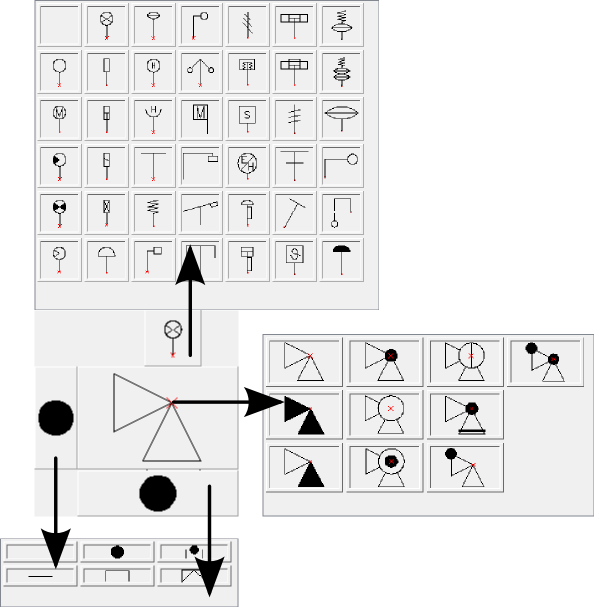

Symbole wielowariantowe

Symbole wielowariantowe to obiekty, dzięki którym w szybki i łatwy sposób można dostosować wygląd lub informacje zawarte we wstawianym obiekcie. W ten sposób jeden symbol wielowariantowy z biblioteki może zastąpić wiele symboli „tradycyjnych”, dając przy tym znacznie większe możliwości konfigurowania wyglądu i typu.

Symbole wielowariantowe mogą być dowolnie modyfikowane za pomocą polecenia Edycja symboli.

Przykład symbolu wielowariantowego

Zawór kątowy – opcje tego symbolu pozwalają określić:

•    typ zaworu,

•    rodzaj napędu,

•    typ połączenia niezależnie dla obu końców.

Zarządzanie zawartością listy symboli

W bibliotekach programu CADprofi znajduje się kilka tysięcy symboli pogrupowanych w odpowiednie kategorie. Przy tak dużej liczbie czasami kłopotliwe jest odnajdowanie symboli potrzebnych w danej chwili. Z drugiej strony podczas pracy nad danym projektem lub zagadnieniem, z reguły potrzebnych jest nie więcej niż kilkadziesiąt symboli. Aby przyspieszyć pracę użytkownik może dodawać wybrane elementy do kategorii *Ulubione* dzięki czemu uzyska do nich znacznie szybszy dostęp.

Możliwe jest tworzenie własnych podkategorii odpowiadających danej tematyce, np. oddzielna kategoria symboli stosowanych przy projektowaniu kotłowni, instalacji sanitarnych i innych. Przy tym jeden element może być dodany do różnych podkategorii.

Dla elementów z kategorii *Ulubione* można zmieniać nazewnictwo, dzięki czemu w zestawieniach, legendach i opisach zostanie wykorzystana terminologia stosowana przez użytkownika. Zmiany nazw można także zastosować np. do samodzielnego „przetłumaczenia” niektórych symboli z zagranicznych norm.

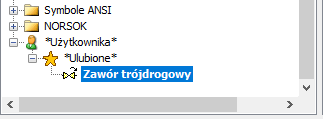

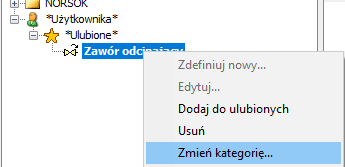

Dodawanie symboli do ulubionych

Przycisk Dodaj do ulubionych  pozwala na skopiowanie dowolnego symbolu do kategorii *Ulubione*. Folder ten jest tworzony automatycznie po skopiowaniu pierwszego symbolu.

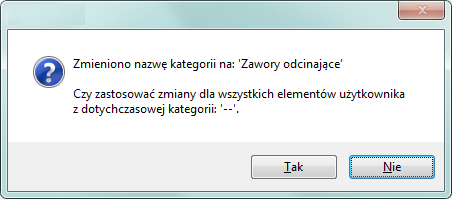

Zmiana nazwy symbolu

Usuwanie symboli

Możliwe jest usuwanie wskazanego symbolu z folderu *Ulubione*. W tym celu należy zaznaczyć symbol i wybrać opcję Usuń , dostępną w menu okna dialogowego.
