Oświetlenie

Polecenie Oprawy oświetleniowe pozwala na wstawianie typowych opraw oświetleniowych. Polecenie zawiera także przykładowe oprawy przygotowane na podstawie katalogów niektórych producentów. Przed wykorzystaniem tych opraw w projektach prosimy o sprawdzenie aktualnej oferty tych producentów.

Oprawy oświetleniowe dostępne są także w poleceniu Symbole – różne. Należy jednak pamiętać o tym, że symbole to elementy zawierające tylko umowne przedstawienie określonych urządzeń i dlatego nie muszą mieć rzeczywistych wymiarów. Polecenie Oprawy oświetleniowe daje natomiast możliwość wstawiania do projektu obiektów, których wymiary odpowiadają wymiarom rzeczywistych urządzeń.

Podstawowa funkcjonalność oraz dostępne opcje zostały opisane w rozdziale Symbole IEC, NFPA). Okno Oprawy oświetleniowe dodatkowo zawiera:

Parametry – pierwszy element w każdej kategorii daje możliwość określenia wymiarów.
Po wybraniu takiego elementu należy określić wymiary w polach Wymiar X, Y, Z.

Widok i punkt wstawienia – dla niektórych obiektów mogą być dostępne dodatkowe widoki, np. widoki boczne, które pozwalają wstawiać obiekty nie tylko na rzutach, ale także na przekrojach i innych widokach instalacji.

Wstawianie oświetlenia

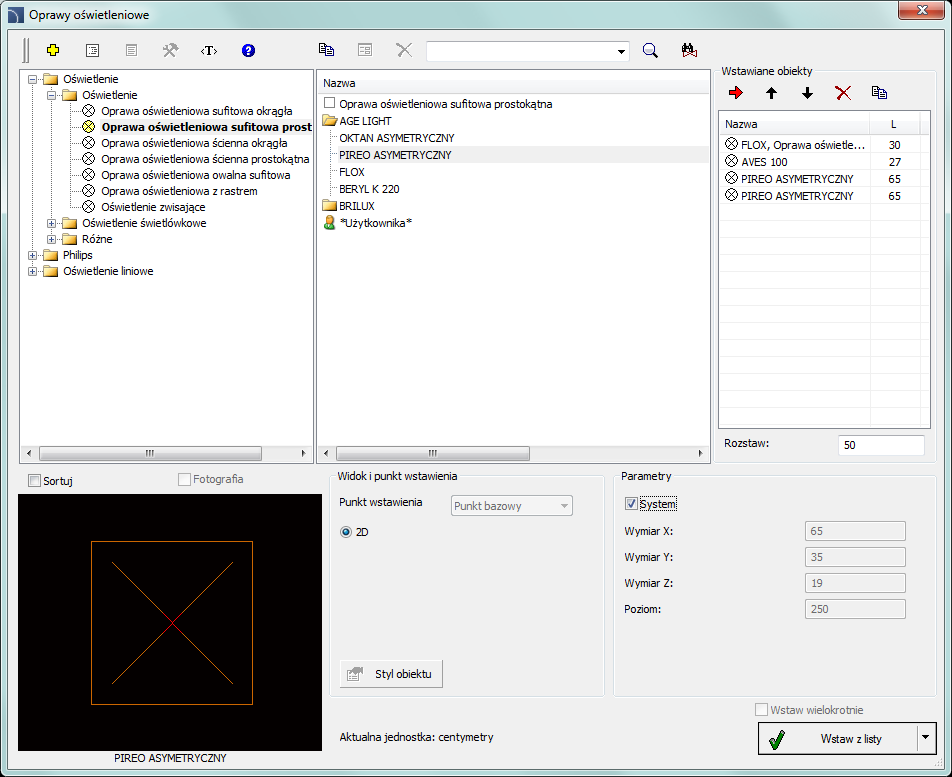

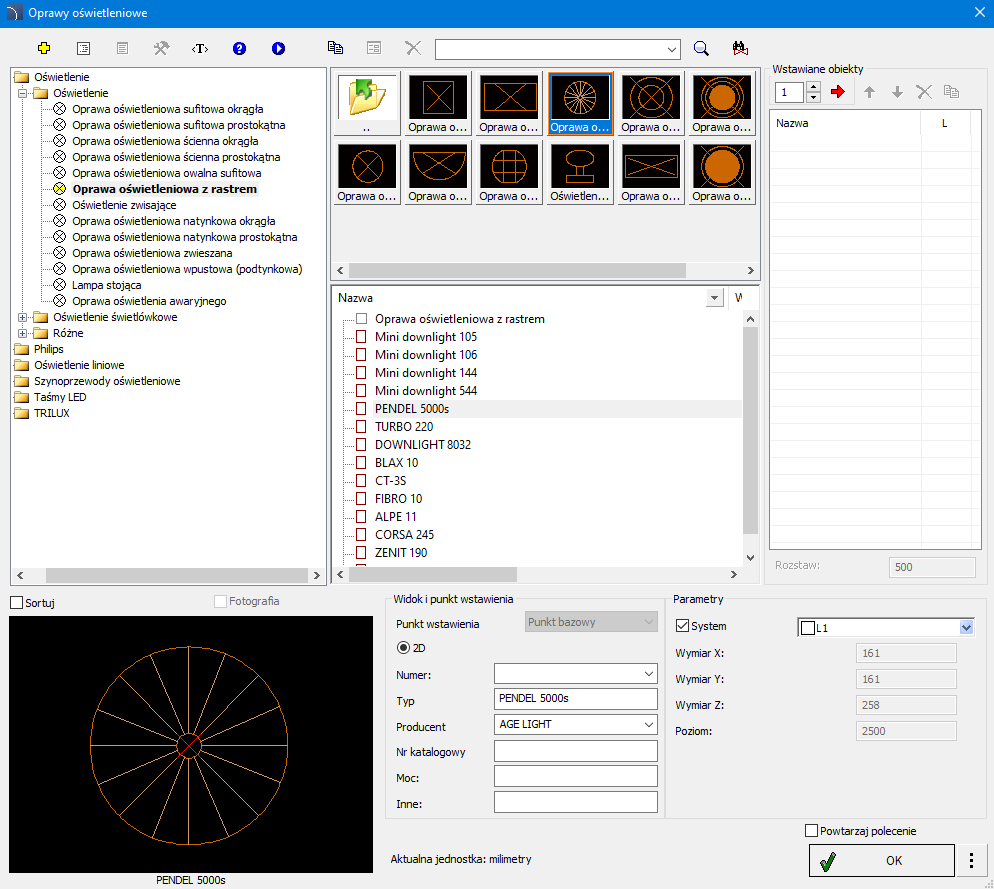

1. Uruchom polecenie Oprawy oświetleniowe .

2. W oknie dialogowym Oprawy oświetleniowe rozwiń żądaną kategorię.

3. Na liście szczegółowej zawierającej typy opraw ukaże się wykaz wszystkich dostępnych producentów lub typoszeregów.

4. (Opcjonalnie) Kliknij dwukrotnie na dany typoszereg, aby go rozwinąć i wyświetlić jego zawartość.

5. Wybierz element klikając na pozycję w liście. Jeśli wybrany będzie pierwszy element, możliwe będzie określenie wymiarów X, Y i Z co pozwala wstawiać do projektu oprawy o niestandardowych wymiarach.

6. (Opcjonalnie) Zmień Widok dla wybranego elementu.

7. Wyłącz opcję System lub wybierz rodzaj instalacji z dostępnej listy, aby określić warstwę dla elementu.

8. Kliknij przycisk OK, aby wstawić wybrany obiekt do rysunku.

9. Określ punkt wstawienia i kąt obrotu obiektu.

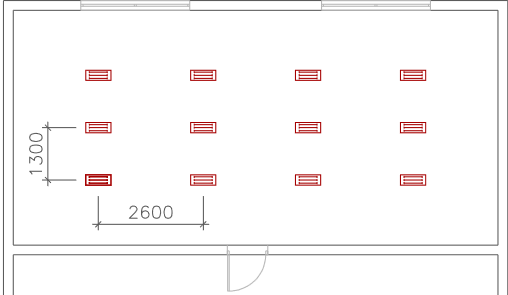

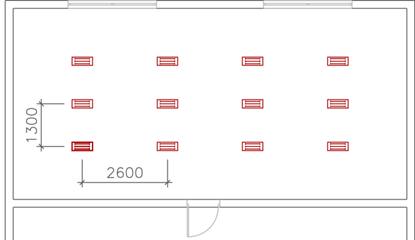

Przykład wstawienia opraw: Po wstawieniu pierwszej oprawy pozostałe zastały
skopiowane za pomocą polecenia Szereg z odległością 2600 mm x 1300 mm.
