zawiera bibliotekę
symboli, obiektów i oznaczeń wykorzystywanych w rysunkach sieci
przesyłowych oraz telekomunikacyjnych.Polecenie Symbole – mapy, linie,
słupy zawiera bibliotekę
symboli, obiektów i oznaczeń wykorzystywanych w rysunkach sieci
przesyłowych oraz telekomunikacyjnych.
W kategorii Sieci telekomunikacyjne uwzględnione są symbole do projektowania sieci miedzianych i światłowodowych na mapach, a także do tworzenia schematów (rozwinięć) sieci. Dostępne są elementy do odwzorowania stanu istniejącego, projektowanego oraz do demontażu. Symbole oznaczeń są specjalnie dostosowane do branży telekomunikacyjnej i pozwalają błyskawicznie opisać obiekty na mapach i schematach.
Przy projektowaniu sieci wykorzystywane są także przewody, które znajdują się w poleceniu Przewody trasy kablowe – schemat. Rury osłonowe są dostępne w poleceniu 2D Trasy kablowe – korytka i kanały.

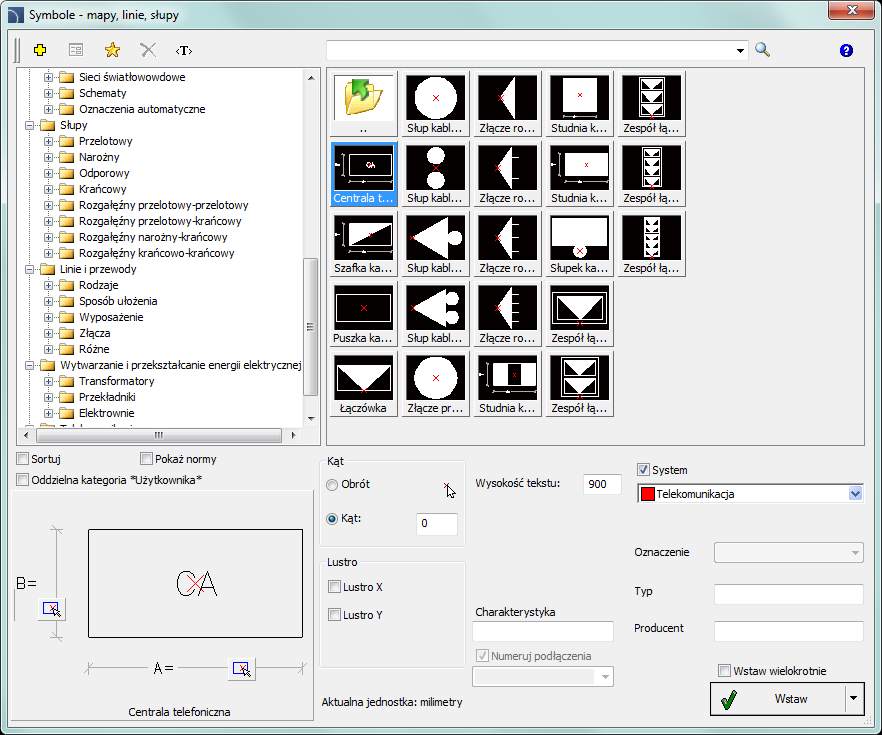

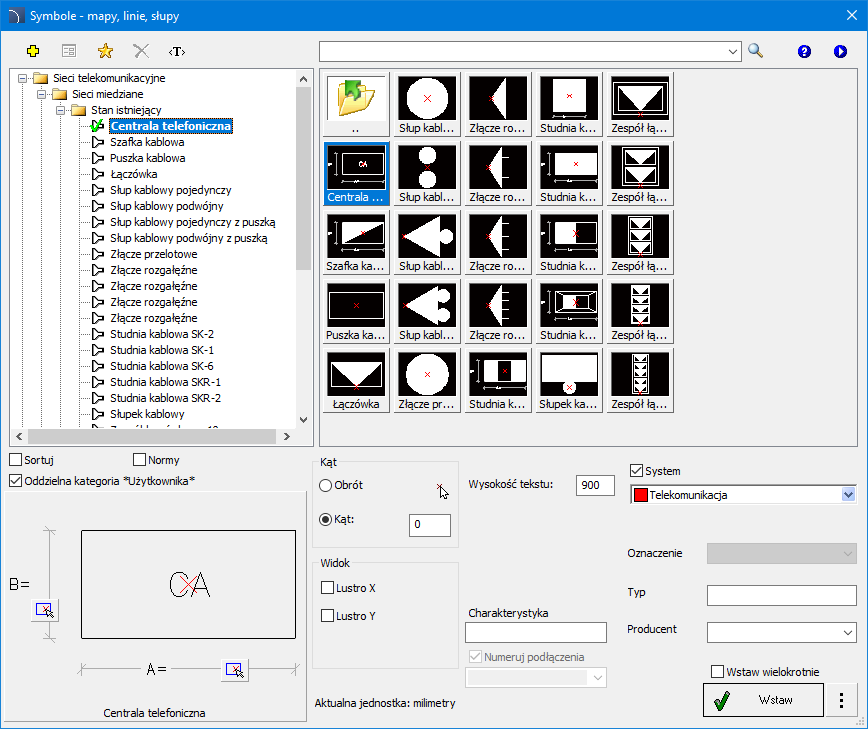

Okno dialogowe „Symbole – mapy, linie, słupy”
Podstawowa funkcjonalność oraz opcje dotyczące symboli zostały opisane w rozdziale Symbole IEC, NFPA).
Przykład schematu sieci
Przykład projektu sieci na mapie
Sieci telekomunikacyjne i
energetyczne
Schematy sieci
telekomunikacyjnych
