Polecenie Budowa aparatów zawiera wiele elementów stosowanych przy projektowaniu zbiorników, aparatów, wymienników ciepła itp. Dostępne są dennice eliptyczne i płaszcze zbiorników, kołnierze, rury, kolanka, redukcje i inne. Możliwe jest także rysowanie ciągów rur stalowych o określonych parametrach. Większość elementów można wstawiać do rysunku w widokach bocznych, z góry oraz w przekroju. Unikalną cechą programu jest także możliwość obliczania optymalnego rozkładu powierzchni wymiany ciepła według norm DIN 28184–1 oraz DIN 28184–2. Istnieje również możliwość zapisania wymiarów użytkownika poprzez Tworzenie i rozszerzanie typoszeregów użytkownika).

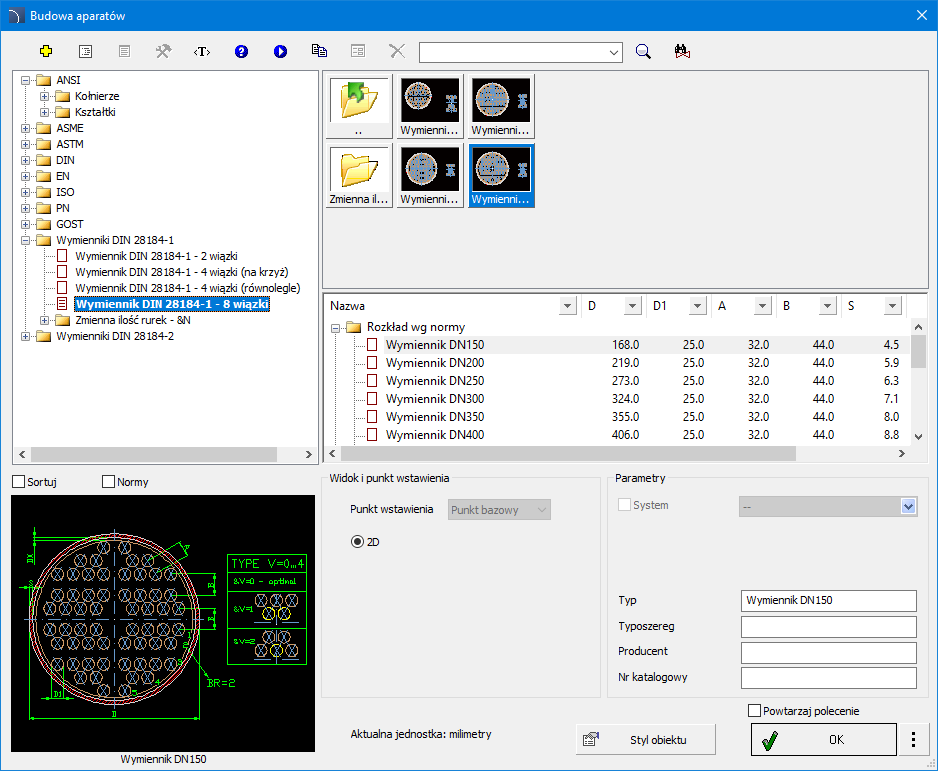

Okno dialogowe „Budowa aparatów”
Opcje okna dialogowego zostały opisane we wcześniejszych rozdziałach (patrz str. 362).
|
Przy projektowaniu wymienników ciepła możliwy jest wybór różnych układów wiązek powierzchni wymiany według norm DIN. Ponadto możliwe jest samodzielne określenie dowolnych wymiarów dla rozstawu oraz średnic powierzchni wymiany. Po zadaniu średnicy płaszcza wymiennika, program dobierze i narysuje optymalny rozkład rurek wchodzący w skład powierzchni wymiany. Możliwe jest także
wykonanie obliczeń po zadaniu ogólnej ilości rurek. W tym wypadku program
obliczy minimalną średnicę płaszcza wymiennika oraz narysuje optymalny
rozkład powierzchni wymiany.
|
|
|
Przykład aparatu składającego się z dennic, płaszcza, króćców oraz kołnierzy | |
|

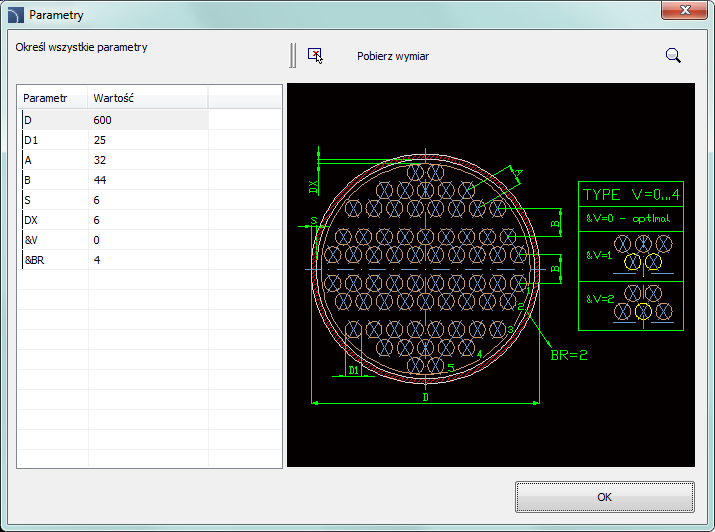

Określanie parametrów wymiennika |

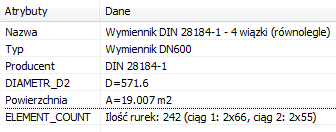

Rezultaty obliczeń i przekrój wymiennika |
Polecenie pozwala także na szybkie rysowanie ciągów rur z automatycznym wstawianiem odpowiednich kolanek. W tym celu w oknie dialogowym z kategorii Rury stalowe - ciągi należy wybrać żądaną wielkość rur i rozpocząć rysowanie wzdłuż kolejnych punktów.
|
Dobór kolanek odbywa się automatycznie w taki sposób, aby jak najlepiej dopasować kształt projektowanej instalacji w oparciu o punkty wskazywane przez użytkownika. |
|
|
Rysuj wzdłuż „infolinii” – opcja umożliwiająca błyskawiczne rysowanie ciągu rur wzdłuż dowolnej wskazanej polilinii lub ciągu linii. |
|
Procedury
1. Uruchom
polecenie Budowa aparatów
.
2. W oknie dialogowym w kategorii Rury stalowe - ciągi wybierz określoną wielkość rur.
3. (Opcjonalnie) Zmień widok rysowanego ciągu na 2D Ukrycie lub Przekrój.
4. Kliknij przycisk OK, aby zacząć rysować ciąg przewodów poprzez wskazanie kolejnych punktów.
1. Uruchom
polecenie Budowa aparatów .
2. W oknie dialogowym wybierz żądaną kategorię i wielkość obiektu.
3. (Opcjonalnie) Jeśli lista dostępnych typów posiada podkategorie, to kliknij dwukrotnie w daną podkategorię, aby ją rozwinąć i wyświetlić jej zawartość.
4. (Opcjonalnie) Kliknij prawym przyciskiem myszki na dowolny element i z menu wybierz opcję Rozwiń wszystkie/Zwiń wszystkie.
5. (Opcjonalnie) Zmień Widok dla wybranego elementu.
6. (Opcjonalnie) Zmień ustawienia dla opcji Styl obiektu.
7. Kliknij przycisk OK, aby wstawić wybrany obiekt do rysunku.
8. Określ punkt wstawienia na rysunku.
9. Określ kąt obrotu obiektu. Dla niektórych obiektów (np. dla widoków rur) określ drugi punkt, wyznaczając w ten sposób długość.
