Symbole kątowe i krzyżowe

Polecenie Symbole kątowe i krzyżowe służy do automatycznego wstawiania symboli kątowych, trójdrogowych lub czterodrogowych w skrzyżowania przewodów.

Domyślny proces wstawiania symbolu krzyżowego polega na wskazaniu dwóch przewodów. Po tym program automatycznie wstawia symbol w punkcie przecięcia. Przy tym wskazane przewody mogą być przerywane lub odpowiednio wydłużane.

Wstawianie symbolu kątowego



Podstawowa funkcjonalność oraz opcje dotyczące symboli zostały opisane w rozdziale Symbole).



Procedury

Wstawianie symbolu kątowego w skrzyżowanie przewodów

7.    Uruchom polecenie Symbole kątowe i krzyżowe .

8.    W oknie dialogowym wybierz wymaganą kategorię.

9.    Wybierz symbol, który chcesz umieścić w rysunku.

10.  Sprawdź skalę i ewentualnie inne parametry wstawienia symbolu.

11.  (Opcjonalnie) Zgodnie z własnymi preferencjami wypełnij pola wartości atrybutów: Typ, Producent, Nr katalogowy, DN, PN.

12.  Kliknij przycisk Wstaw symbole, aby umożliwić wskazanie przewodów, w które chcesz wstawić wybrany symbol.

13.  Wskaż na rysunku pierwszy przewód, w który ma zostać wstawiony symbol (przewód główny P1).

14.  Wskaż na rysunku drugi przewód (P2).

15.  Symbol zostanie umieszczony w rysunku, a przewody odpowiednio przerwane, wydłużone lub skrócone.







Symbole kątowe i krzyżowe

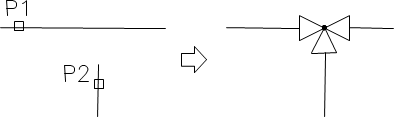

Podczas wstawiania symboli trójdrogowych pierwszy punkt (P1 lub P1’) zdefiniuje przewód główny, a następny punkt (P2) przewód będący odgałęzieniem. W przypadku zaworu kątowego wybór punktu (P1 lub P1’) określi kierunek, w którym zawór zostanie wstawiony.

Wstawianie symboli krzyżowych



Druga możliwość wstawienia symbolu kątowego to wskazanie faktycznego punktu przecięcia dwóch przewodów (P1) a następnie wskazanie punktu (P2) określającego obrót dla symbolu. Aplikacja automatycznie wykryje i utnie łączące się przewody.



Wstawianie symbolu kątowego

Uwagi

Automatyczne dopasowanie i przecięcie przewodów następuje, jeśli wskazane przewody przecinają się pod kątem prostym.

Wstawienie symbolu w skrzyżowanie przewodów jest możliwe tylko dla opcji „Wstaw symbol” (inne opcje, np. „W wiele przewodów” wstawiają symbol zgodnie z opisem zawartym w poleceniu „Symbole”).

Wstawienie symbolu w skrzyżowanie przewodów nie będzie możliwe, jeśli choć jeden z przewodów będzie polilinią.
