Symbole oznaczeń

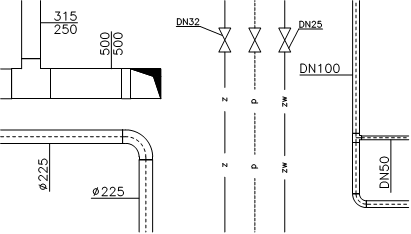

Polecenie Symbole oznaczeń oraz Wentylacja – Oznaczenia służą do wstawiania do projektów różnorodnych oznaczeń, stosowanych zarówno na rysunkach schematycznych, jak i widokach lub przekrojach 2D.

W programie CADprofi dostępne są polecenia służące do opisywania i numerowania obiektów. Polecenia te pozwalają określać parametry techniczne i identyfikacyjne, które następnie są wykorzystywane podczas tworzenia zestawień i uzyskiwania różnorodnych informacji o projekcie. Parametry wprowadzone do obiektów można także wykorzystać przy automatycznym lub półautomatycznym opisywaniu rysunków.

Służą do tego symbole, które pobierają informacje z obiektów i wstawiają odpowiednie oznaczenia do rysunku. Przy wstawianiu automatycznych oznaczeń zwykle należy wskazać opisywany obiekt, a następnie określić punkt umieszczenia oznaczenia.

Dla niektórych symboli możliwe jest włączenie opcji służącej do wstawiania symboli z liniami odnośnikowymi.

Do opisywania różnych obiektów należy stosować odpowiednie symbole. Dla przykładu symbol „Oznaczenie kanału prostokątnego” służy do opisywania wielkości przekroju kanałów wentylacyjnych. W przypadku użycia tego symbolu dla oznaczenia innych obiektów, program CADprofi nie będzie mógł odczytać oczekiwanych danych. W tym przypadku symbol zostanie opisany w sposób niepoprawny.

W razie potrzeby oznaczenia wielu obiektów (np. opis przekroju kanałów wentylacyjnych) najwygodniej wybrać opcję Wstaw wielokrotnie.

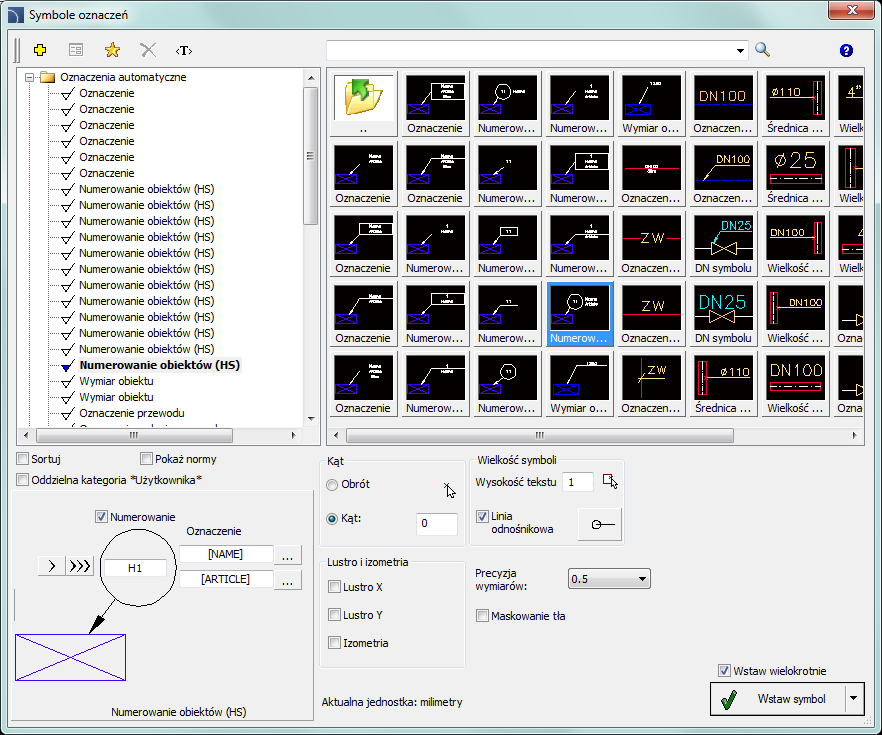

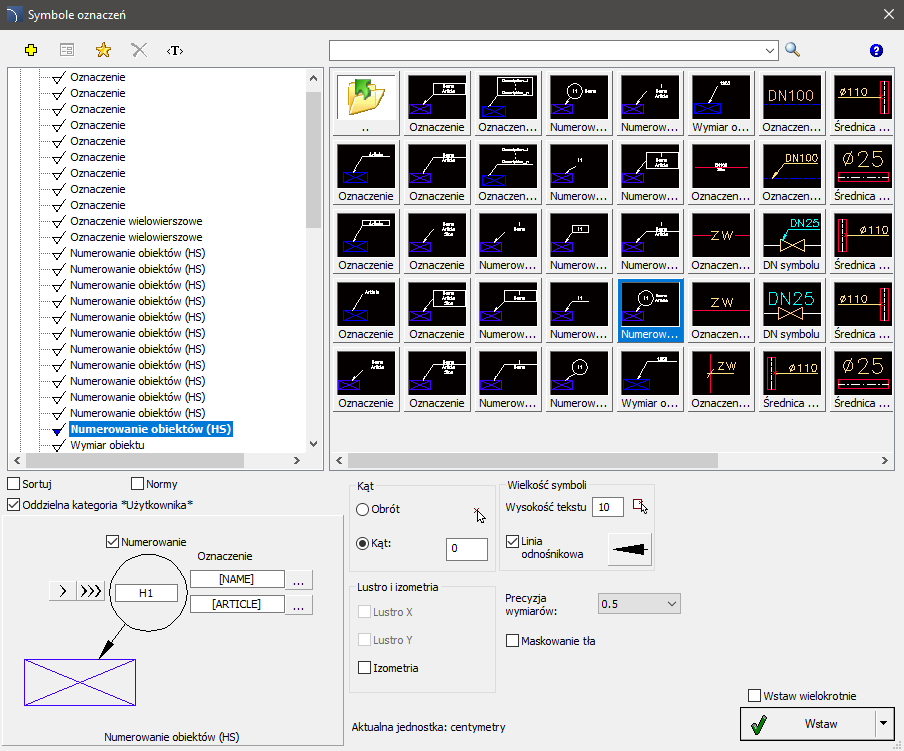

Podstawowa funkcjonalność oraz opcje dotyczące symboli zostały opisane w rozdziale Symbole). Dodatkowe opcje zawarte w oknie Symbole oznaczeń.

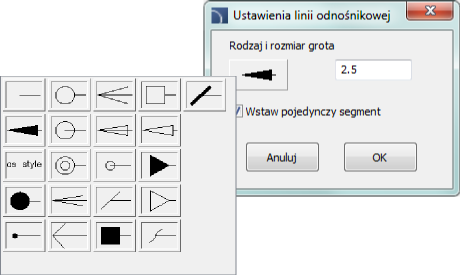

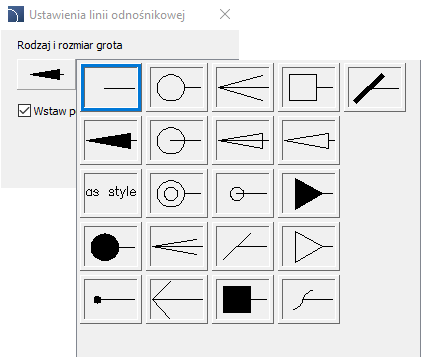

Linia odnośnikowa – włącza/wyłącza użycie linii odnośnikowej dla oznaczenia. Klikając w przycisk

symbolizujący aktualnie ustawiony grot strzałki odnośnika, możesz dokonać zmiany ustawień dotyczących linii odnośnikowej:

• Grot – symbol umieszczany w punkcie początkowym odnośnika, np. strzałka.

• Wstaw pojedynczy segment –rysowanie odnośnika jedno– lub wielosegmentowego

Wysokość tekstu – określa wysokość tekstu oznaczeń lub ich skalę. Istnieje możliwość wpisania wartości lub wskazania jej na rysunku

(wskazanie dwóch punktów).

Precyzja wymiarów – określa dokładność (liczbę miejsc dziesiętnych) wszystkich wartości ewentualnych wymiarów umieszczanych w oznaczeniach. Wymiary te są automatycznie pobierane ze wskazanego obiektu.

Maskowanie tła – włącza/wyłącza możliwość maskowania tła symbolu poprzez dodanie „ukrycia” (Wipeout). Opcja ta jest pomocna w przypadku potrzeby uwydatnienia ważnych informacji na rysunku.

Wstawianie oznaczenia automatycznego (symbol wielowariantowy)

1. Uruchom polecenie Symbole oznaczeń lub Wentylacja – Oznaczenia .

2. W oknie dialogowym Instalacje rurowe: Oznaczenia, wybierz Oznaczenia z listy dostępnych kategorii. Po prawej stronie okna wyświetlona zostanie zawartość kategorii w postaci miniatur.

3. Kliknij w miniaturę dowolnego symbolu, w dolnej części okna zostanie wyświetlony podgląd wskazanego symbolu.

4. (Opcjonalnie) Zmień typ danych klikając przycisk Przeglądaj i wybierając dane z listy dostępnej w oknie dialogowym Wybierz.

5. Określ parametry wstawienia: Kąt, Lustro i izometria oraz Skalę.

6. (Opcjonalnie) Włącz i zmień nastawy dla Linii odnośnikowej.

7. Włącz/wyłącz maskowanie tła.

8. Włącz/wyłącz opcję Wstaw wielokrotnie.

9. Kliknij przycisk Wstaw symbol, aby umożliwić umieszczenie oznaczenia w rysunku.

10. Wskaż oznaczany symbol/obiekt, którego dane mają zostać wstawione do rysunku.

11. Wskaż punkt wstawienia symbolu oznaczenia.

12. (Opcjonalnie) Jeśli została wyłączona opcja Wstaw pojedynczy segment (ustawienia linii odnośnikowej) wskaż kolejne punkty będące końcami segmentów lub kliknij prawy przycisk myszy, aby przejść dalej.

13. (Opcjonalnie) Określ kąt obrotu symbolu.

14. Symbol zostanie wstawiony zgodnie z ustawieniami.

15. (Opcjonalnie) Jeśli w oknie dialogowym włączona została opcja Wstaw wielokrotnie, powtórz kroki od 10 do 13, aby umieścić kolejne oznaczenie lub zakończ polecenie przyciskiem Esc.

Do edycji oznaczeń można wykorzystać polecenia programu CADprofi, np. Edycja symboli, Atrybuty i opisy) lub polecenia programu CAD, np. Edycja atrybutów – Odatr (_Ddatte).

Wiele symboli oznaczeń to symbole wielowariantowe, dla których użytkownik ma możliwość dostosowania wyglądu oraz wyboru dodatkowych opcji. Dla takich symboli w oknie dialogowym dostępne są przyciski, pola wyboru lub pola tekstowe pozwalające na określenie wariantu lub dostosowanie symbolu do aktualnych potrzeb.

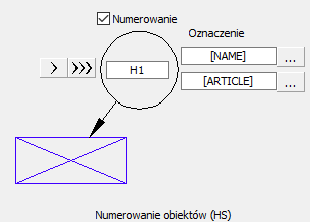

Przykładem symbolu wielowariantowego jest symbol „Numerowanie obiektów”. Symbol ten może numerować obiekty i jednocześnie pobierać od nich żądane parametry (np. nazwę, typ itp.). W ten sposób możliwe jest błyskawiczne ponumerowanie wielu obiektów i umieszczenie w rysunku żądanych tekstów.

Wprowadzając różne przedrostki w numerach użytkownik może tworzyć wiele ciągów numerowań (np. jeden ciąg Z1, Z2, Z3…. dla zaworów, a drugi P1, P2, P3…. dla pomp).

Wstawianie symbolu z opcją Wstaw wielokrotnie spowoduje wstawianie kolejnych symboli z automatycznie zwiększanymi numerami.

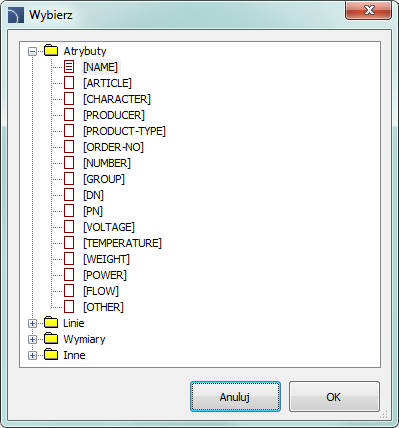

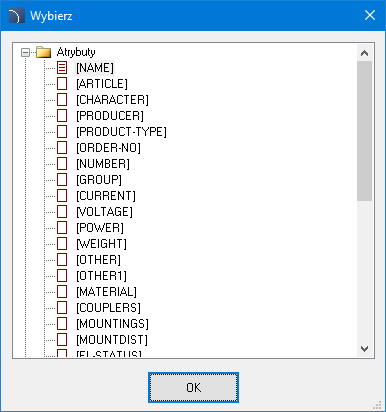

Pola typu Oznaczenie 1, Oznaczenie 2 itp. pozwalają na umieszczenie w danym symbolu oznaczenia dowolnego tekstu lub informacji pobranej ze wskazanego obiektu. Wybór typu informacji będzie możliwy po wciśnięciu przycisku

znajdującego się obok danego pola.
