Linie i przewody

Polecenie Linie i przewody zawiera podstawowe przewody stosowane przy rysowaniu schematów technologicznych oraz schematów hydrauliki i pneumatyki. Istnieje możliwość jednoczesnego rysowania wielu przewodów z określonym rozstawem i w określonej odległości od obiektów istniejących w rysunku. Program pozwala także nadawać typy rysowanym przewodom, a także definiować własne rodzaje instalacji (systemów).

W programie CADprofi przewodami rysowanymi schematycznie mogą być dowolne rury (przewody rurowe) lub kable (przewody elektryczne). Z tego względu wszystkie możliwości i opcje dotyczące przewodów zostały opisane w odpowiednich rozdziałach w modułach CADprofi HVAC & Piping oraz CADprofi Electrical (patrz str. 170 oraz 267).

Polecenie zawiera także linie ogólnego i specjalnego przeznaczenia, np. oznaczenie terenu, oznaczenie posadzki betonowej, linie ograniczające określone strefy i inne.

Rysowanie linii lub przewodów

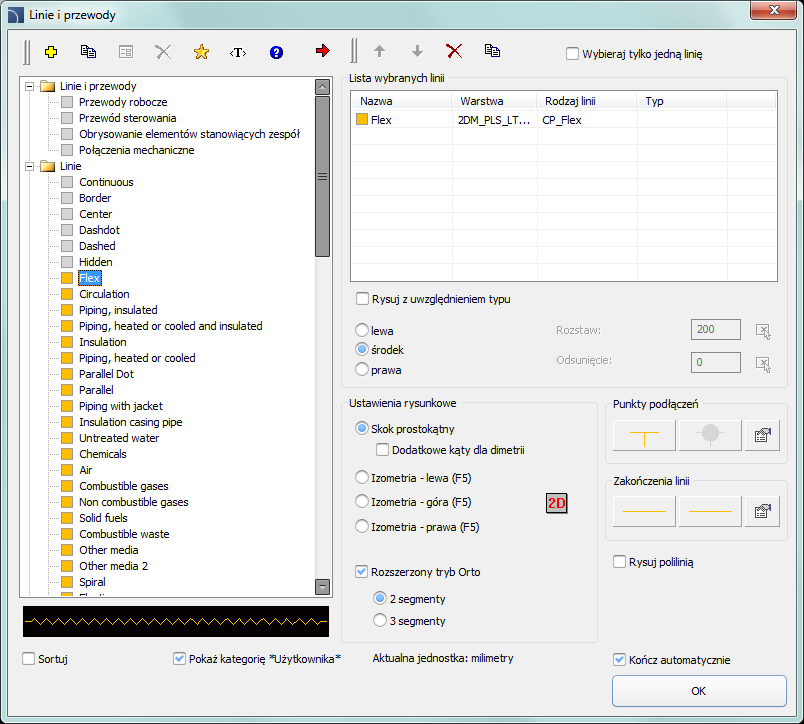

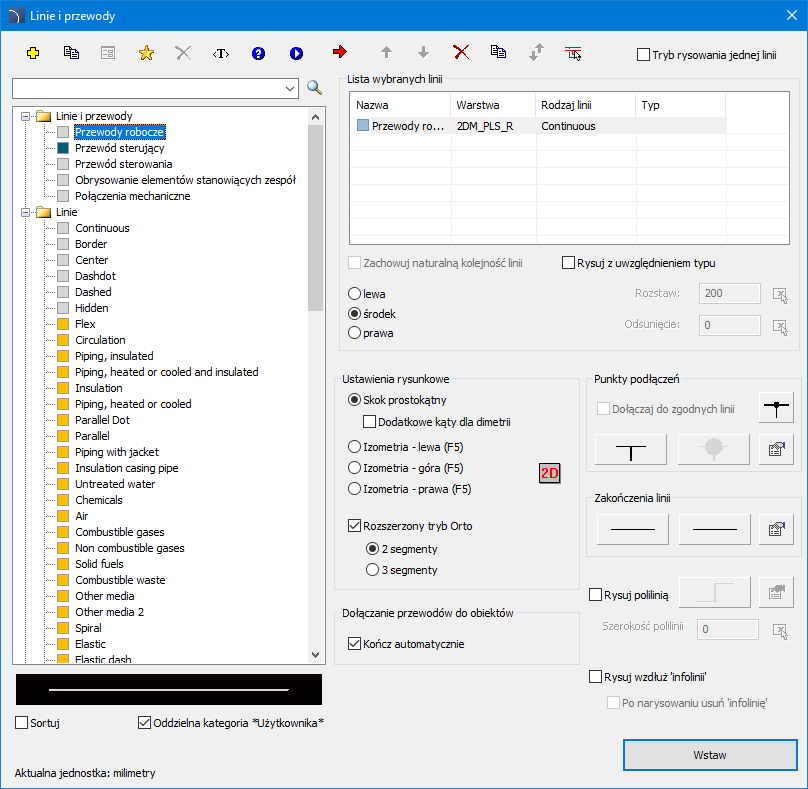

1. Uruchom polecenie Linie i przewody .

2. W oknie dialogowym wybierz żądną linię lub przewód.

3. Kliknij przycisk Dodaj element do Listy , lub kliknij na nim dwukrotnie, aby umieścić go na Liście wybranych linii.

4. (Opcjonalnie) Powtarzając kroki 2 i 3 dodaj kolejne elementy do listy.

5. (Opcjonalnie) Za pomocą przycisków Kopiuj , Usuń uporządkuj listę.

6. (Opcjonalnie) Za pomocą przycisków zmień kolejność elementów na liście.

7. (Opcjonalnie) Wypełnij pola informacji o typie przewodu/linii i określ opcję Rysuj z uwzględnieniem typu.

8. (Opcjonalnie) Jeśli na Liście aktualnego wyboru znajduje się więcej niż jeden element określ wartość dla pola Rozstaw.

9. Określ krawędź rysowania i ewentualną wartość Odsunięcia.

10. (Opcjonalnie) Jeśli na Liście aktualnego wyboru znajduje się tylko jeden element możesz ustawić opcje połączeń i zakończenia linii.

11. Włącz/wyłącz opcję Kończ automatycznie.

12. Kliknij przycisk OK, aby rozpocząć rysowanie poprzez określanie na rysunku kolejnych punktów. Aby zakończyć rysowanie wciśnij Enter lub Esc.

Przewody schematyczne są zwykłymi liniami lub poliliniami, dlatego możliwe jest rysowanie przewodów także za pomocą standardowych poleceń Linia lub Polilinia programu CAD. Należy jednak pamiętać, aby przewody rysowane w taki sposób leżały na odpowiednich warstwach. Do uzgadniania cech (np. warstw) pomiędzy obiektami rysunkowymi można wykorzystać polecenie Uzgodnij cechy w programie CAD.

Przykłady różnych linii specjalnych z odpowiednią skalą gęstości (_Ltscale)
