Specjalnymi rodzajami symboli są przybory sanitarne wykorzystywane na rozwinięciach instalacji wod.–kan.
W rysunkach rozwinięć instalacji niezbędne jest zachowanie pionowej skali na wydrukach. W związku z tym symbole przyborów sanitarnych są wstawiane w standardowej wielkości. Wielkość ta zależy tylko od jednostki projektowania (mm, cm, m) dlatego zablokowana jest opcja zmiany skali symboli.
Przybory sanitarne mogą być wstawiane z prawej lub lewej strony pionów. Dla niektórych symboli niezbędne jest włączenie opcji Lustro X. Symbole przyborów sanitarnych należy wstawiać z kątem „0”.

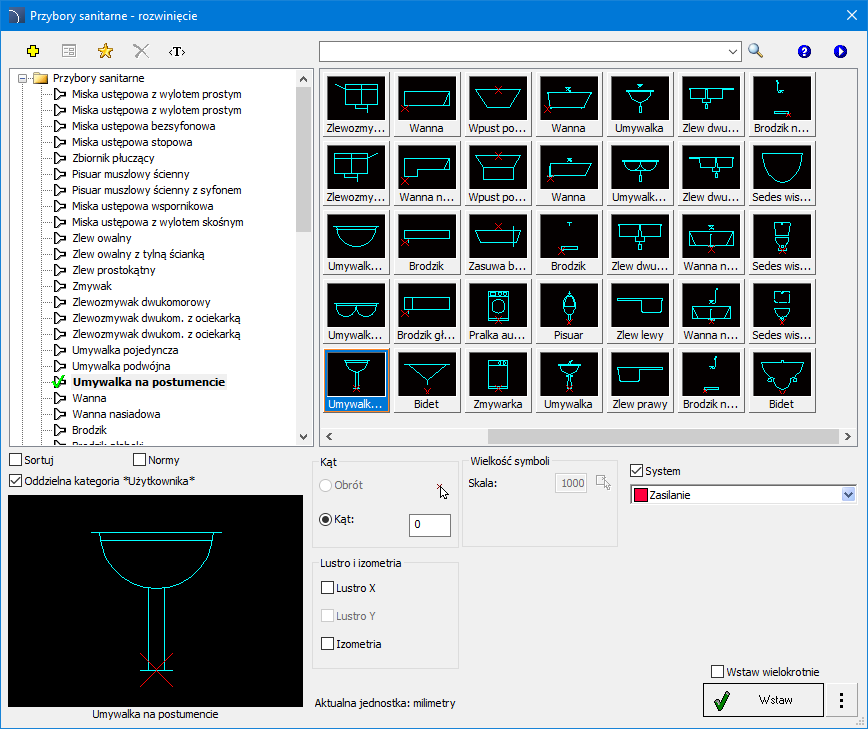

Okno dialogowe „Przybory sanitarne – rozwinięcie”
Podstawowa funkcjonalność oraz opcje dotyczące symboli zostały opisane w rozdziale Symbole).
Procedury
1. Uruchom
polecenie Przybory sanitarne – rozwinięcie
.
2. W oknie dialogowym Przybory sanitarne – rozwinięcie, w karcie Kategorie i biblioteki symboli wybierz wymaganą kategorię z dostępnej listy.
3. Kliknij w miniaturę symbolu, który chcesz umieścić w rysunku. W dolnej części okna zostanie wyświetlony podgląd wskazanego symbolu.
4. Wybierz odpowiedni system.
5. (Opcjonalnie) zaznacz opcję Lustro X.
6. Kliknij przycisk Wstaw symbol, aby umożliwić określenie punktu wstawienia obiektu do rysunku (P1).

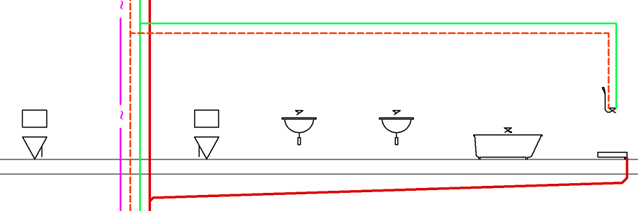

7. Symbol zostanie umieszczony w rysunku.
Przybory sanitarne –
rozwinięcie
|

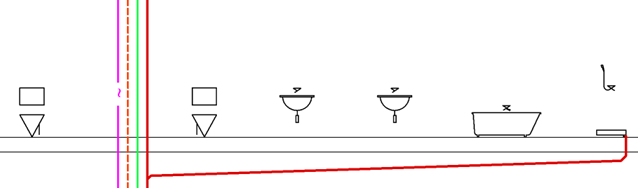

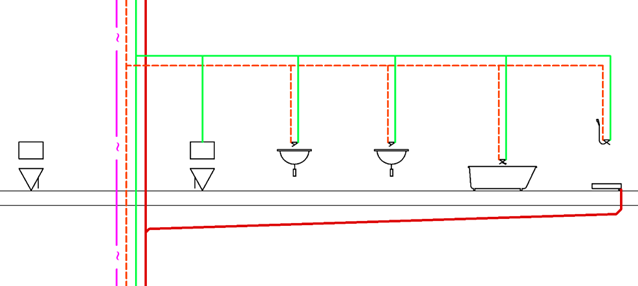

Uwaga Dla wszystkich przyborów sanitarnych punkt wstawienia jest zdefiniowany na poziomie posadzki. Z tego względu przed wstawieniem pierwszego symbolu należy narysować przekrój stropów. Przy wstawianiu symboli przyborów sanitarnych na rozwinięciu należy zawsze wskazywać punkt leżący na górnej krawędzi podłogi (P1). |
