Команда Отметки уровня – автоматические позволяет выполнять вставку отметок уровня с автоматическим определением значения отметки в указанной точке.

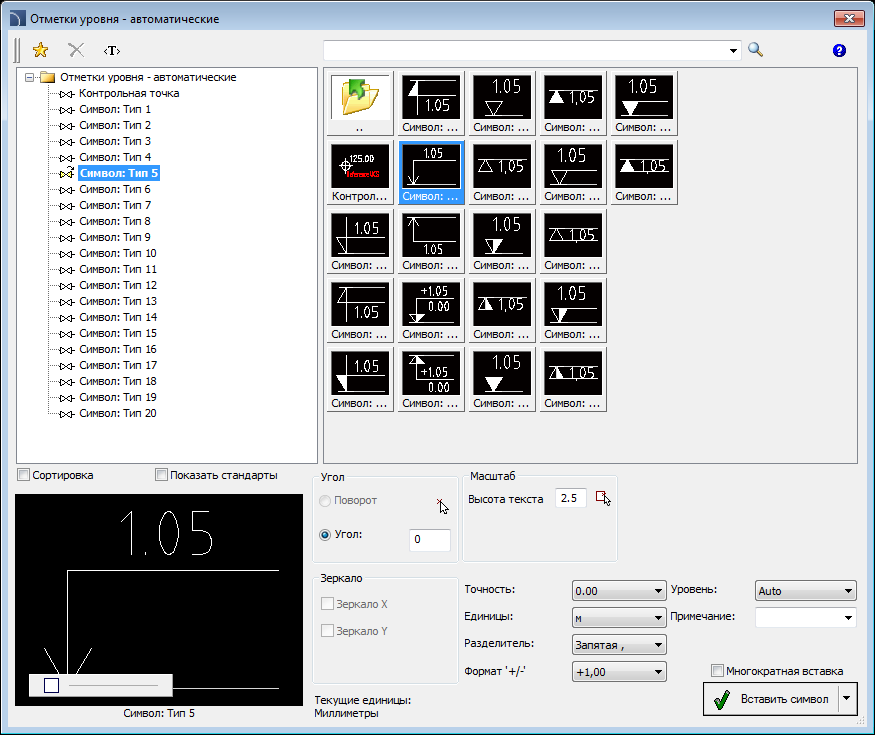

Диалоговое окно Отметки уровня - автоматические
Часть опций, доступных в этом окне, описана в предыдущих разделах (см. стр. 126). Также в этом окне доступны следующие дополнительные опции:
Высота текста –
определяет высоту текста обозначения. Пользователь может ввести необходимое
значение высоты или указать его на чертеже
.
Точность – определяет число десятичных знаков для значения отметки уровня.
Единицы – определяет тип единиц измерения, которые будут использованы при вставке значения отметки уровня в чертеж. CADprofi определяет фактическое значение ординаты в соответствии с текущими единицами измерения чертежа, установленными в диалоговом окне CADprofi - Настройки. Опция Единицы позволяет выполнять пересчет этого значения в одну из доступных единиц измерения.
Разделитель – определяет тип десятичного разделителя для значения отметки.
Формат ‘+/–‘ – включает/выключает отображение знака „+” для положительных значений отметки уровня.
Уровень – определяет систему координат для расчета значения отметки. Доступны следующие методы вычисления значения отметки:
•Авто – значение отметки вычисляется относительно установленной ранее Контрольной точки.
•Авто МСК – значение отметки вычисляется относительно точки 0.0 в МСК.
•Авто ПСК – значение отметки вычисляется относительно точки 0.0 в ПСК.
Примечание – дополнительный текст с информацией, например, о высоте над уровнем моря или высоте фундамента.
Порядок действий
1. Запустите
команду Отметки уровня - автоматические
.
2. В диалоговом окне в списке символов выберите Контрольная точка.
3. При необходимости измените значение высоты текста.
4. При необходимости определите следующие параметры: Точность, Единицы, Разделитель и Формат ‘+/–‘.
5. В поле Уровень выберите систему координат, ордината начала которой будет использована в качестве базовой отметки или введите значение базовой отметки вручную. Контрольная точка будет являться базой при вычислении других отметок уровня, поэтому Уровень этой точки определяется как „0”.
6. Нажмите кнопку Вставить символ для вставки символа в чертеж.
|
Примечание В чертеж может быть вставлена только одна контрольная точка. Попытка вставки следующей точки приведет к появлению соответствующего сообщения и запроса на замену старой контрольной точки на новую. |
1. Запустите
команду Отметки уровня - автоматические .
2. В диалоговом окне в списке символов выберите необходимое обозначение.
3. При необходимости определите высоту текста обозначения.
4. При необходимости определите следующие параметры: Точность, Единицы, Разделитель и Формат ‘+/–‘.
5. Укажите Уровень, от которого будет вычисляться текущая отметка. Для расчета значения от контрольной точки выберите опцию Авто.
6. При необходимости выберите или введите текст Примечания для отметки.
7. Нажмите кнопку Вставить символ для вставки символа в чертеж.
Символы и
обозначения
Методы определения уровня: Контрольная точка, МСК и ПСК
