Мебель и оборудование

Команда Мебель и оборудование выполняет вставку большого числа различных объектов, используемых в архитектурных проектах. Доступны различные виды мебели, санитарное оборудование, бытовые приборы и многие другие объекты. Эта команда также позволяет вставлять в чертеж такие объекты, как элементы вентиляции, вытяжки, водопроводные трубы и др.

Объекты, доступные в этой команде, являются параметрическими, что позволяет пользователю изменять их размеры. Поле для указания размеров отображается в диалоговом окне. Вы также можете определить размеры непосредственно на чертеже после нажатия кнопки Указать на чертеже

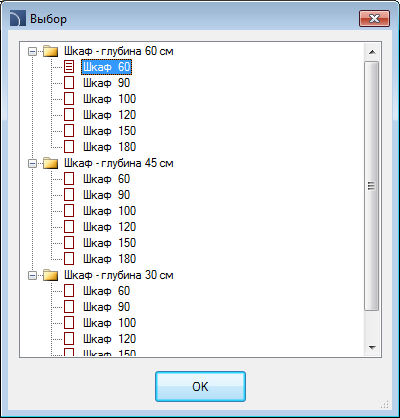

. Для некоторых объектов уже имеются типовые базы данных, которые позволяют быстро выбрать типовые элементы после нажатия кнопки

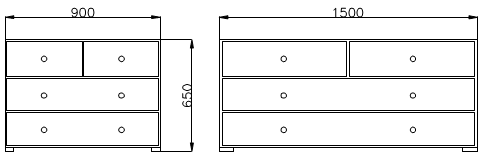

Изменение размеров объектов CADprofi аналогично переопределению блока без изменения его масштабов по осям X и Y. Благодаря этому всегда обеспечивается корректное отображение и сохранение формы таких специфических элементов, как ручки, отверстия и др.

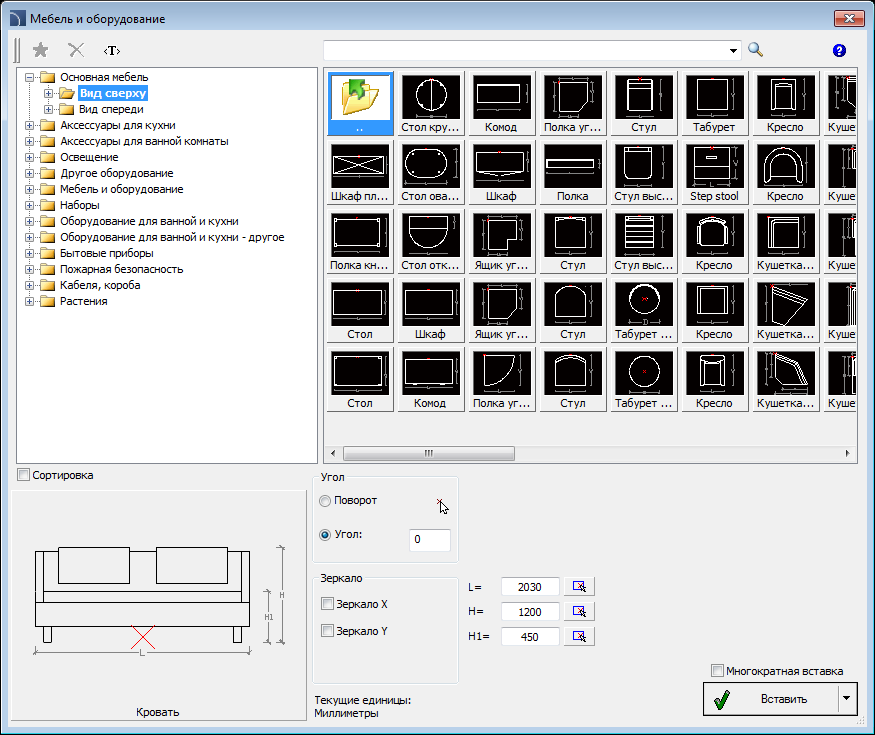

Диалоговое окно Мебель и оборудование содержит следующие элементы:

• Добавить в избранное

– копирует символ в список категории *Избранное*)

• Удалить

– удаляет выбранный символ из категории *Избранное*.

• Список категорий – набор всех категорий библиотеки, который отображается в виде разворачивающегося структурного списка. Пользователь может изменять порядок элементов списка с помощью опции Сортировка.

Эскизы – отображает содержимое выбранной категории в виде эскизов.

Предварительный просмотр – отображает эскиз выбранного элемента. Щелчок правой кнопкой на эскизе открывает окно с увеличенным изображением элемента.

Угол/Поворот – позволяет определить фиксированный угол поворота элемента или включает опцию указания угла поворота элемента при его вставке в чертеж.

Зеркало X, Y – включение этой опции создает зеркальное отображение выбранного элемента вдоль осей X или Y.

Многократная вставка – включает/выключает возможность многократной вставки выбранного символа в чертеж. Для завершения процесса многократной вставки необходимо нажать клавишу Enter или Esc.

Вставка символов мебели и оборудования

1. Запустите команду Мебель и оборудование .

2. В открывшемся диалоговом окне выберите необходимую категорию.

3. В списке категории выберите элемент для вставки. В левом нижнем углу диалогового окна отобразится эскиз выбранного объекта.

4. При необходимости определите размеры выбранного объекта. Вы можете определить размеры объекта непосредственно на чертеже после нажатия кнопки Указать на чертеже .

5. При необходимости определите фиксированный Угол поворота.

6. Нажмите кнопку Вставить.

7. Укажите точку вставки.

8. При необходимости укажите угол поворота вставленного объекта.

CADprofi содержит несколько тысяч различных элементов, сгруппированных в соответствующие категории. При таком большом объеме данных иногда бывает сложно быстро найти необходимый элемент. С другой стороны, при работе над конкретным проектом количество необходимых объектов обычно ограничивается несколькими десятками элементов. С целью повышения скорости работы пользователь может добавлять часто используемые элементы в категорию *Избранное*, что позволит ему получить быстрый доступ к этим элементам в процессе работы. Вы можете создавать подкатегории для элементов, используемых, например, в различных типах помещений. При этом один и тот же элемент может быть добавлен в несколько подкатегорий.

Для элементов, помещенных в категорию *Избранное*, доступно изменение имени, которое затем будет использовано при составлении спецификаций, легенд, описаний. Переименование элементов также может быть использовано пользователем в его собственных переводах для некоторых символов из международных стандартов.

Кнопка Добавить в избранное

копирует любой символ в категорию *Избранное*. Эта папка создается автоматически после копирования пользователем первого символа.

Примечание

Новое имя будет отображаться в таблицах и описаниях, создаваемых с помощью команды „Спецификации” (см. стр. 49).

Для удаления элемента из категории *Избранное* выберите этот элемент и нажмите кнопку Удалить

на панели инструментов диалогового окна.

Изменение категории Для изменения категории или создания новой категории щелкните правой кнопкой мыши на выбранном символе и в контекстном меню выберите опцию Изменить категорию и в отрывшемся окне
выберите существующую категорию или введите новое имя категории. Выбранный элемент будет перемещен в указанную Вами категорию. CADprofi позволяет создавать несколько копий каждого элемента и размещать их в различных категориях. Благодаря этому пользователь может создавать категории, в которых группируются часто используемые элементы определенного типа.

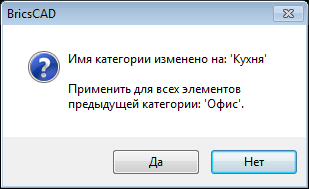

Групповое изменение категории При изменении категории элемента CADprofi позволяет изменить категорию для всех остальных элементов, входящих в эту категорию.
