Команда Топографические символы позволяет вставлять в чертеж различные топографические символы, такие как стрелки, указатели направлений, уклоны и другие.

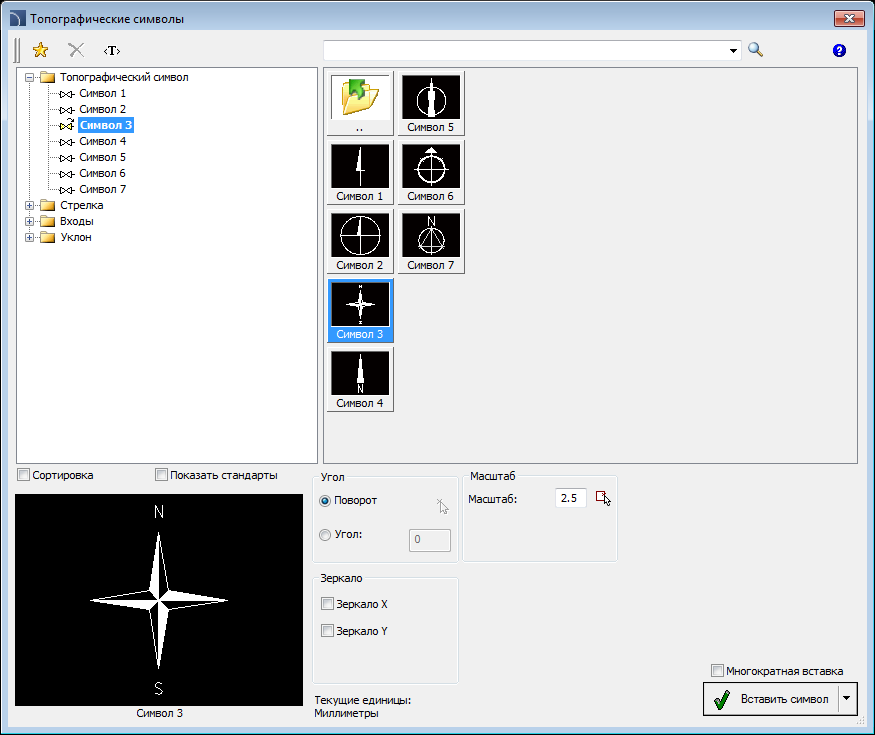

Диалоговое окно Топографические символы
Опции, доступные в этом окне, описаны в предыдущих разделах (см. стр. 126)
Порядок действий
1. Запустите
команду Топографические символы
.
2. В диалоговом окне выберите необходимый символ.
3. При
необходимости укажите угол поворота символа. Вы
можете ввести значение или нажать кнопку
для определения угла указанием двух точек
на чертеже.
4. При необходимости выберите опцию Поворот для определения угла поворота при вставке символа в чертеж.
5. При
необходимости введите значение масштаба или нажмите
кнопку
для получения значения
масштаба от другого символа, вставленного в чертеж.
6. Для некоторых символов Вы можете указать дополнительные параметры, например, для символа уклона Вы можете определить формат отображения значения уклона в процентах или градусах.
7. Нажмите кнопку Вставить символ для вставки символа в чертеж.
Символы и
обозначения
