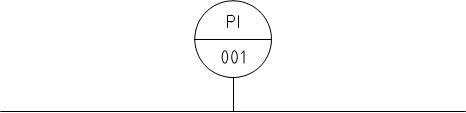

Команда Символы – управление процессами позволяет проектировать контрольно-измерительные системы и системы промышленной автоматики с использованием многовариантных символов измерительных точек, датчиков, трансмиттеров, контроллеров и др. Каждая точка (элемент) схемы могут быть пронумерованы автоматически. Эти символы также используются в качестве маркировки.

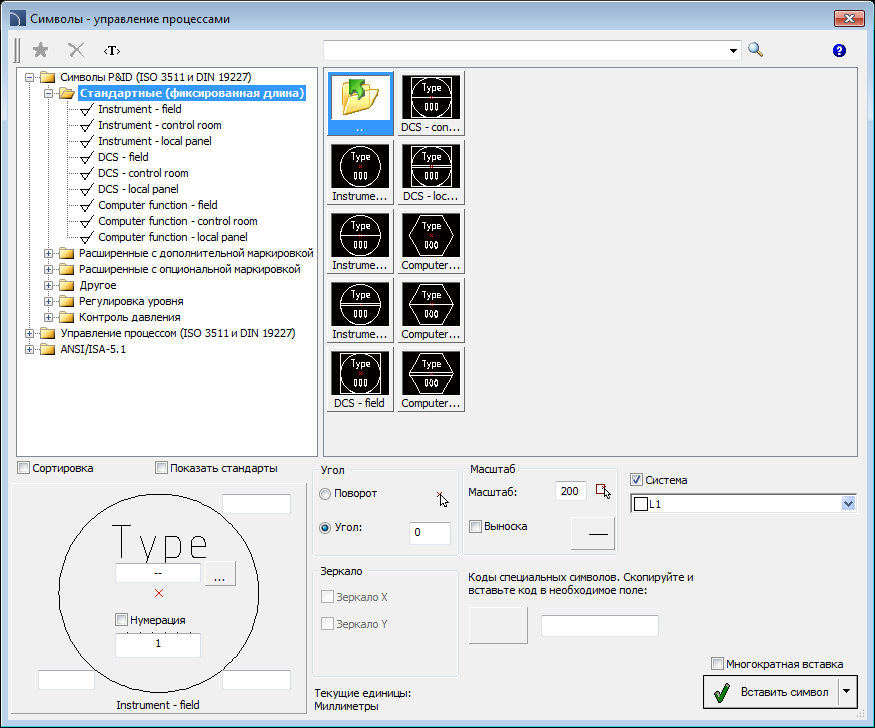

Диалоговое окно Символы – управление процессами
Основная функциональность элементов окна и опции работы с символами описаны в разделе Символы - IEC, NFPA). Дополнительные опции команды Символы – управление процессами:
Поля нумерации и маркировки – для каждого символа доступны поля, используемые для добавления маркировки, вариантов символов и нумерации.
Поле кодов специальных
символов – позволяет отобразить код выбранного специального символа и
скопировать для вставки в любое текстовое поле.
Список символов отображается
при нажатии на кнопку
.

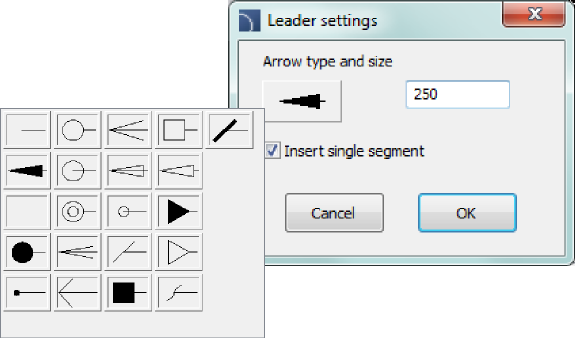

Выноска –
включает/выключает использование выноски для описаний. Нажатие на кнопке
, отображающей текущий тип стрелки на конце
выноски, открывает окно настройки параметров выноски:
•Тип стрелки – символ, который вставляется в начальную точку выноски.
•Размер стрелки – определяет размер стрелки.
•Односегментная выноска – построение одно- или многосегментной выноски.
Порядок действий
1. Запустите
команду Символы – управление процессами
.
2. В окне Символы – управление процессами выберите символ.
3. При
необходимости укажите дополнительную маркировку, метод нумерации и т.д. Для
некоторых полей Вы можете выбрать значение в выпадающем списке. Кнопка
позволяет выбрать значение в
дополнительном окне.
4. Определите значение параметров Угол и Масштаб.
5. При необходимости измените значения параметров Выноски.
6. При необходимости включите/выключите опцию Многократная вставка.
7. Нажмите кнопку Вставить для вставки объекта в чертеж.
8. Символ может быть использован для маркировки других объектов. В этом случае укажите объект. В зависимости от выбранного типа маркировки пользователь может получать данные от выбранного объекта и использовать их при вставке маркировки.
9. Укажите точку вставки объекта на чертеже.
10. При необходимости укажите угол поворота символа.
11. Символ будет вставлен в соответствии с выбранными настройками.
12. Если включена опция Многократная вставка, повторите действия по п.8-11 для вставки других символов или завершите команду нажатием клавиши Esc.
