Символы IEC, NFPA

Команда Символы - IEC, NFPA позволяет выполнять вставку символов аппаратуры управления, комплексных и распределительных устройств, измерительных инструментов и других символов и элементов схем электрических инсталляций. Библиотека содержит символы, соответствующие стандартам IEC и NFPA.

При вставке символов доступны автоматическая нумерация объектов, определение соединений и добавление информации о дополнительных технических параметрах.

При вставке символа в линию эта линия автоматически разрывается в точке вставки символа в соответствии с принципами построения схематических чертежей. Это правило также применяется при вставке обозначений многополюсных устройств, но в этом случае пользователю необходимо обеспечить соответствие линии типу и масштабу многополюсных символов.

Для символов IEC расстояние между линиями равно 5 (или кратно 5), а для символов NFPA это расстояние составляет 3/8” (или кратно 0.375).

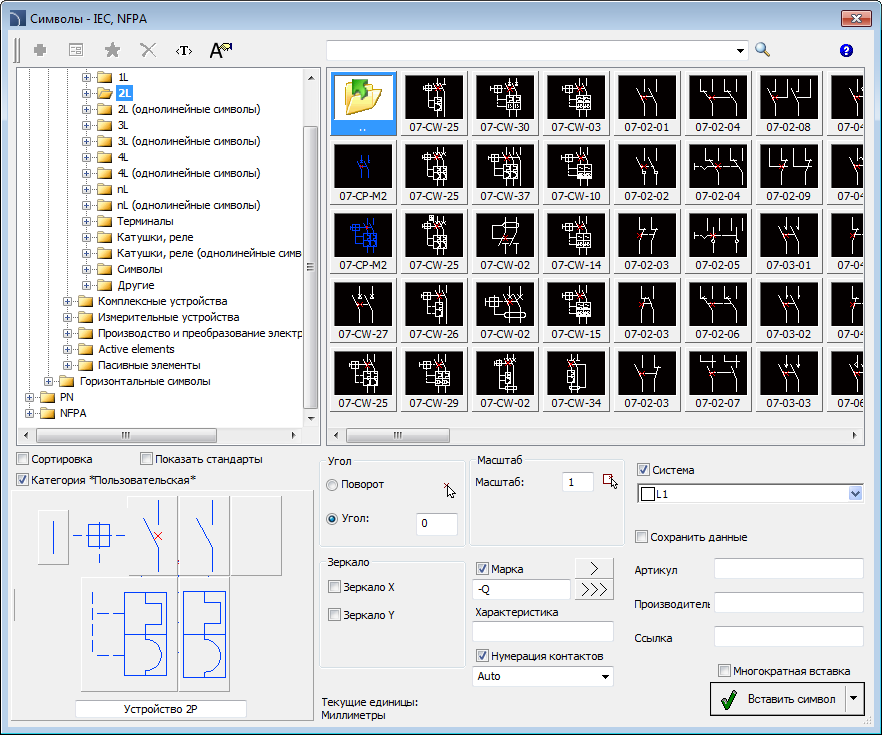

Диалоговое окно Символы – IEC, NFPA

Диалоговое окно Символы - IEC, NFPA содержит следующие элементы:

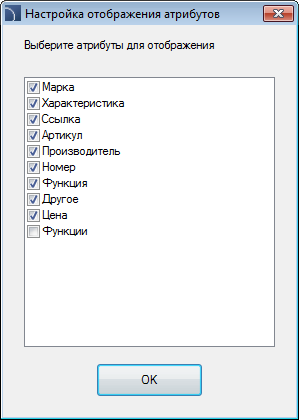

Отображение атрибутов – позволяет указать атрибуты, которые будут отображаться при вставке выбранного символа.

Меню инструментов:

•    Добавить в избранное  – копирует символ в категорию *Избранное*).

•    Удалить  – удаляет выбранный элемент из категории *Избранное*.

Перечень категорий – структурный список всех категорий и символов, входящих в состав библиотеки. Порядок следования элементов в списке может быть изменен с помощью следующих опций:

•    Сортировка –  элементы списка отображаются в алфавитном порядке.

•    Показать стандарты – включает/выключает сортировку символов по стандартам.

Эскизы – отображает эскизы символов, входящих в выбранную категорию.

Эскиз – отображает эскиз выбранного символа. Щелчок правой кнопкой мыши на этом эскизе выводит увеличенное изображение символа в отдельном окне.

•    Зеркало X, Y – создает зеркальное отображение объекта вдоль оси X или Y.

Угол/Поворот – позволяет определить фиксированный угол поворота символа или включает опцию указания угла поворота символа при вставке в чертеж.
При вставке символов в линию угол поворота символа зависит от угла наклона линии (значение угла, определенное в диалоговом окне, игнорируется).
При вставке символов в линию Вы можете использовать опцию Поворот для динамического определения угла поворота символа относительно линии.

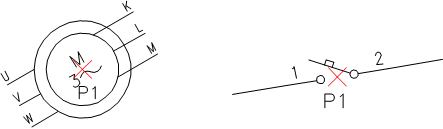

Угол 0°                                Поворот

Угол 30°                              Вставка в линию без поворота

Масштаб – определяет масштаб вставленных символов. Вы можете ввести значение масштаба или указать на чертеже существующий символ, масштаб которого будет использован при вставке  нового символа.

Система – если в настройках программы включено использование расширенной структуры слоев (см. стр. 32), символы будут вставляться на слои, соответствующие типу инсталляции (системы). При вставке символов в существующие линии опция Система игнорируется и слой символа определяется видом линии.

Данные объекта – позволяет определить технические данные и параметры идентификации символа. Для каждого символа могут быть определены такие данные, как: Артикул, Производитель и др. Набор опций и параметров зависит от типа символа.

Сохранять данные – позволяет сохранять введенные параметры. Данная опция должна быть включена при вставке символов с одинаковыми параметрами.

Марка –              позволяет выполнять последовательную маркировку вставляемых символов.  Это поле автоматически заполняется текстом маркировки, используемым по умолчанию. Кнопка  добавляет к марке первый свободный номер, а кнопка  - следующий за последним из использованных номеров. Вы можете ввести в это поле любое необходимое значение.

Нумерация контактов – определяет нумерацию контактов вставленного символа. Тип нумерации может быть выбран в выпадающем списке:

•    Авто – нумерация всех контактов, начиная с номера 1.

•    1/2… или a/b… – позволяет выполнить нумерацию контактов вручную. Пользователь может самостоятельно ввести номера контактов, разделяя их символом ”/”.

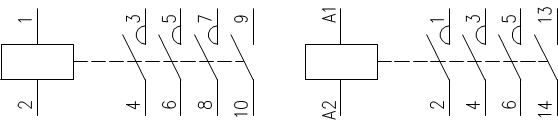

           Автоматическая нумерация                       Нумерация: A1/A2/1/2/3/4/5/6/13/14.

Многократная вставка – включает/выключает возможность многократной вставки символов в чертеж. При вставке символа пользователю достаточно нажать клавишу Enter или клавишу Esc для завершения вставки символов.

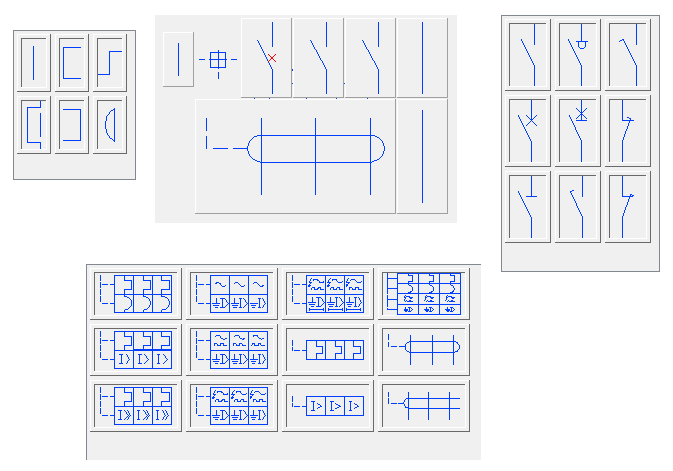

Символы некоторых устройств являются многовариантными символами, что позволяет пользователям применять в проекте устройства с различными конфигурациями контактов, триггеров и т.д. Такие символы заменяют многие стандартные символы в библиотеке. Это не только облегчает работу с программой, но и предоставляет пользователю больше возможностей по определению пользовательских элементов.

Многовариантные символы могут быть отредактированы с помощью команды Редактирование символов.

Пример многовариантного символа
