В CADprofi Electrical доступны команды для создания рамок чертежей и таблиц. Основной набор инструментов CADprofi позволяет вставлять в чертежи большое количество различных таблиц, но при разработке проектов электрических систем рекомендуется использование таблиц, которые входят в состав модуля Electrical и специально подготовлены для применения в чертежах электрических схем.
С подробной информацией о работе с рамками и таблицами Вы можете ознакомиться в разделе Рамки и таблицы (см. стр. 40)
Маркировка цепей:
Команда Рамки и таблицы позволяет выполнять вставку таблиц с маркировкой цепи. Эти таблицы вставляются в нижней части чертежа (обычно непосредственно под схемой цепи). Доступно несколько опций выравнивания таблицы. Сначала пользователю необходимо вставить заголовочную часть таблицы, а затем добавить в эту таблицу, данные для каждой цепи. В таблице цепей Вы можете указать имя цепи, ее номер и дополнительные параметры, такие как: мощность, тип, вид и длина линии.

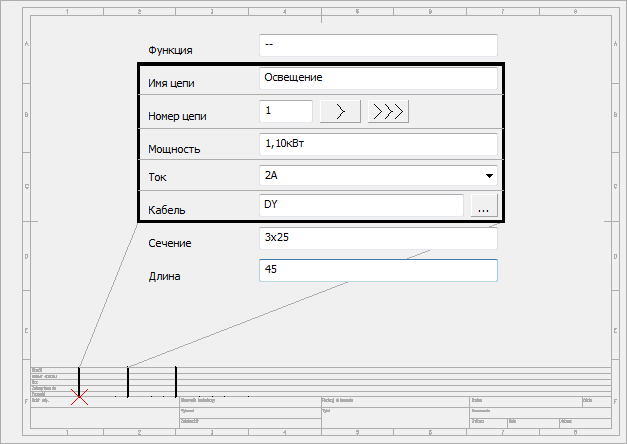

Диалоговое окно Рамки и таблицы
|
Дополнительная информация Данные из таблицы цепей могут быть использованы в спецификациях. Для этого при создании спецификации выберите шаблон „Электрика-общая по таблицам цепей” (см. стр. 49). |
