Символы для планов, линии, опоры

Команда Символы для планов, линии, опоры  предоставляет доступ к библиотеке символов, объектов и обозначений, которые используются в чертежах сетей электропередач и телекоммуникаций.

Категория Телекоммуникационные сети содержит символы, которые используются при отображении проводных и оптоволоконных сетей на схемах и планах. В программе доступны  элементы, отображающие существующие, проектируемые и демонтируемые объекты. Символы маркировки разработаны специально для обозначения элементов телекоммуникаций и позволяют быстро добавлять описания объектов на планах и схемах.

При разработке сетей и линий также применяется команда Электрические кабели, каналы - схема. Защитные трубы доступны в команде  2D Кабельные каналы.

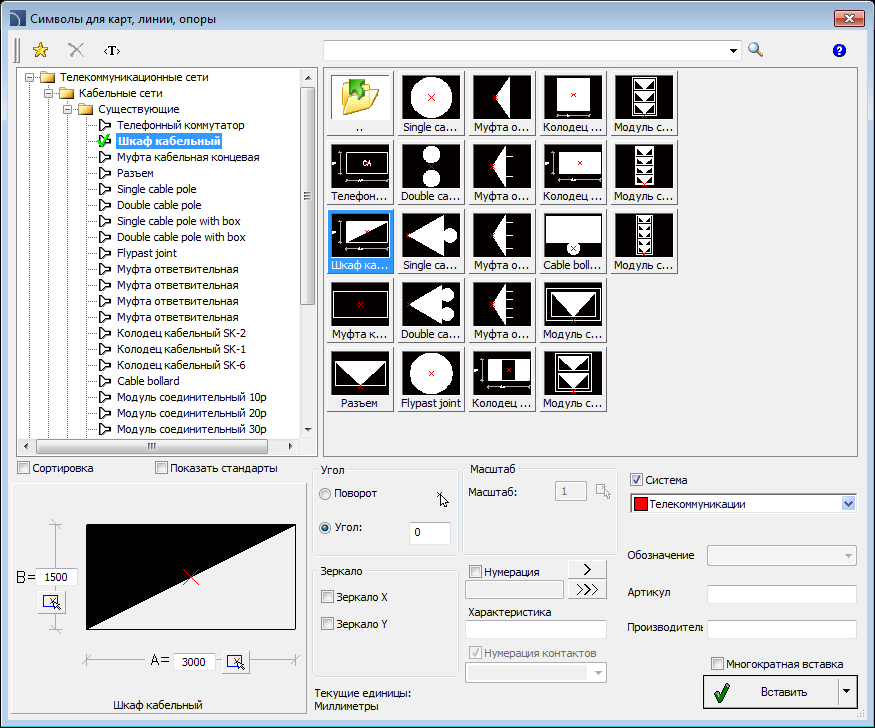

Диалоговое окно Символы для планов, линии, опоры

Основная функциональность и опции работы с символами описаны в разделе Символы - IEC, NFPA).

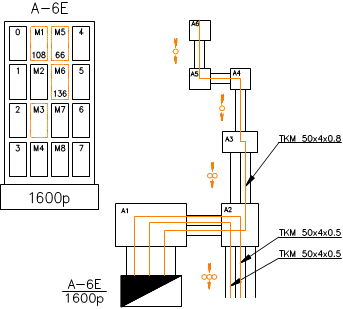

Пример схемы сети

Пример схемы сети на карте
