Маркировка

Команда Маркировка позволяет вставлять в проект различные описания, используемые в схематических чертежах и на 2D видах.

Автоматическая маркировка

CADprofi предоставляет команды, которые позволяют выполнять как нумерацию, так и описание объектов. Эти команды позволяют указывать технические данные и параметры идентификации, которые затем используются при создании спецификаций или получения различной информации о проекте. Добавляемые к объекту данные могут быть также использованы для автоматической или полуавтоматической генерации описания чертежей.

Для этой цели применяются символы, которые собирают информацию об объектах и вставляют соответствующие метки в чертеж. При автоматической маркировке пользователь должен выбрать описываемый объект и затем указать точку вставки маркировки.

Для маркировки объектов Вы можете использовать опцию вставки символа с выноской. Для описания различных объектов используются соответствующие им символы маркировки. Например, для маркировки линий схем может быть использована Маркировка типов линий. При использовании этого символа для описания других объектов CADprofi не сможет прочитать необходимые данные. В этом случае описание объекта будет некорректным.

При необходимости маркировки нескольких объектов удобно использовать опцию Многократная вставка.

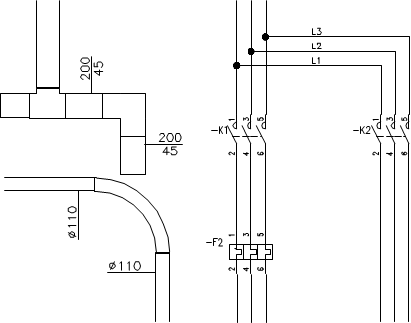

Пример использования автоматической маркировки

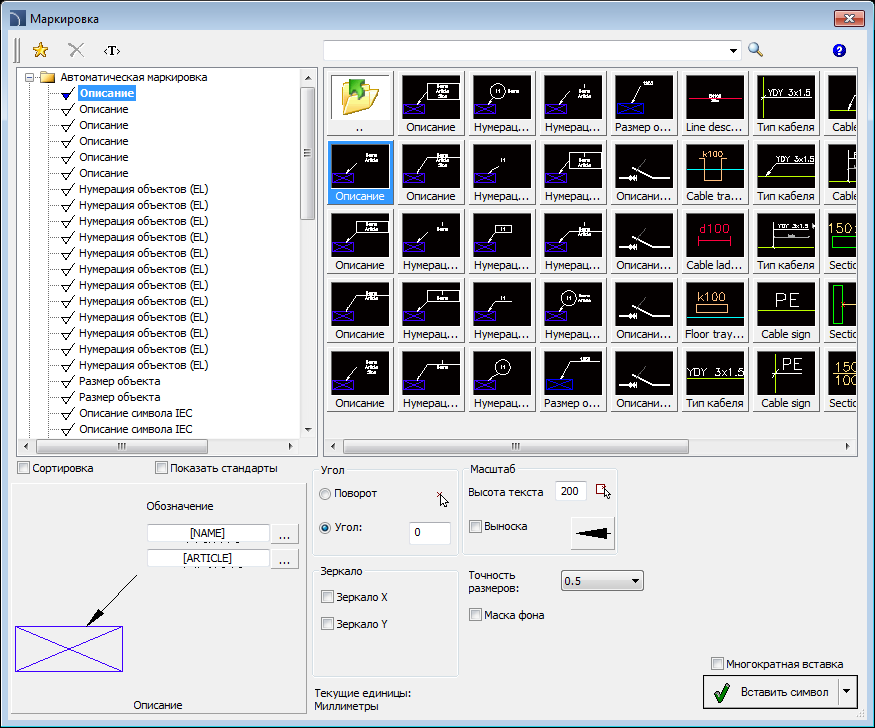

Диалоговое окно Маркировка



Основная функциональность и опции работы с символами описаны в разделе Символы - IEC, NFPA). Дополнительные опции команды Маркировка:

Высота текста  – определяет высоту текста маркировки. Вы можете ввести необходимое значение или определить его на чертеже   (указанием двух точек).

Выноска – включает/выключает использование выноски при вставке описаний. Нажатие на кнопке  , отображающей текущий тип стрелки на конце выноски, открывает окно настройки параметров выноски:

•    Тип стрелки – символ, который вставляется в начальную точку выноски.

•    Размер стрелки – определяет размер стрелки.

•    Односегментная выноска – построение одно- или многосегментной выноски.

Точность размеров – определяет точность (число десятичных знаков) для всех размеров, используемых при маркировке. Значения этих размеров определяются автоматически при указании объектов.

Маска фона – включает/выключает возможность маскировки фона маркировки с помощью объектов типа Wipeout. Данная опция может быть полезной при необходимости выделения важной информации на чертеже.



Многовариантная маркировка и нумерация объектов

Многие символы маркировки являются мультивариантными символами, для которых пользователь может выполнять настройку их отображения и выбирать дополнительные опции. Для этих символов диалоговое окно содержит поля ввода текста и кнопки выбора типа данных при адаптации символа к текущим потребностям.

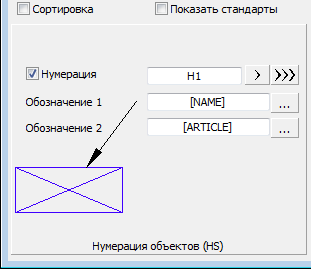

Примером такого символа является символ "Нумерация объекта". Этот символ нумерует объекты, а также извлекает из них необходимые параметры (например, имя, тип и др.). Это позволяет выполнять быструю нумерацию объектов и вставку необходимого текста.

CADprofi автоматически определяет пронумерованные объекты чертежа, благодаря чему в диалоговом окне отображается первый доступный номер для объекта указанной категории  (например, EL – электрические инсталляции). Кнопка  позволяет выбрать следующий номер.

Добавляя различные префиксы, пользователь может создавать несколько последовательных нумераций (например, последовательности F1, F2, F3 для выключателей и K1, K2, K3 для реле).

При вставке символов с опцией Многократная вставка номера символов будут добавляться с приращением.

Поля Обозначение 1, Обозначение 2 позволяют добавлять в символ любой текст или информацию, извлеченную из указанного объекта. Для выбора типа информации нажмите кнопку , расположенную рядом с полем.

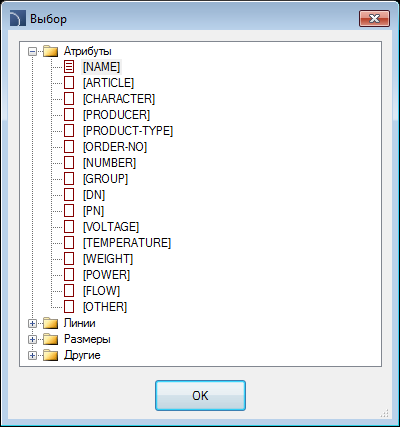

В открывшемся окне Вы можете выбрать следующую информацию:

•    Атрибуты – значения атрибутов объекта.

•    Линии – тип линии или вид инсталляции.

•    Размеры – размеры, извлеченные из указанного объекта.

•    Другие – например, значения системных переменных CAD платформы.



Порядок действий

Вставка автоматической маркировки (многовариантный символ)

1.    Запустите команду Маркировка .

2.    В открывшемся диалоговом окне выберите необходимый символ маркировки.

3.    При необходимости для изменения типа данных нажмите кнопку Обзор  и выберите подходящий тип данных в списке открывшегося окна Выбор.

4.    Определите параметры вставки: Угол, Зеркало и Масштаб.

5.    При необходимости включите опцию Выноска и настройте ее параметры.

6.    Включите/выключите опцию отображения маски фона.

7.    Включите/выключите опцию Многократная вставка.

8.    Нажмите кнопку Вставить символ для вставки выбранной маркировки.

9.    Укажите на чертеже маркируемый символ/объект.

10.  Укажите точку вставки маркировки.

11.  Если в настройках выноски не была включена опция Односегментная выноска, укажите несколько точек, определяющих конечные точки сегментов выноски или нажмите правую кнопку мыши для завершения команды.

12.  При необходимости определите угол поворота маркировки.

13.  Маркировка будет вставлена в чертеж в соответствии с параметрами.

14.  Если включена опция Многократная вставка, повторите действия по п. 10-13 для маркировки других объектов или завершите команду нажатием клавиши Esc.

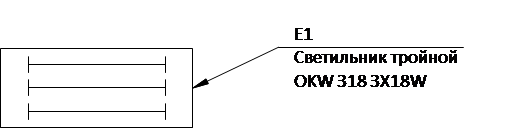

Пример маркировки с номером объекта, его именем (атрибут NAME) и типом

 (атрибут ARTICLE).
