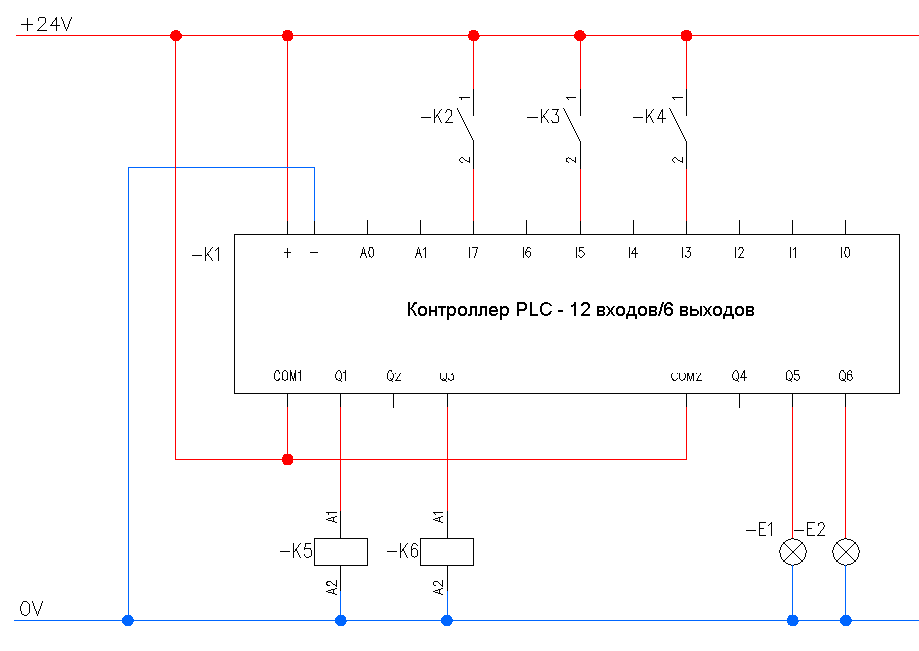

Команда Контроллеры PLC позволяет вставлять в чертеж различные конфигурации блоков контроллеров PLC. Эта команда также позволяет определить любое число и типы входов/выходов, их нумерацию и адресацию.
Блок контроллера представляет собой многовариантный символ, для которого Вы можете определить все размеры, его вид и технические параметры. Основная функциональность и опции работы с символами описаны в разделе Символы - IEC, NFPA).
При определении блока контроллера PLC пользователю необходимо указать его внешние размеры и количество входов/выходов. После вставки блока пользователь может выполнить описание каждого входа/выхода с помощью соответствующих обозначений.
Диалоговое окно команды содержит примеры часто используемых конфигураций контроллеров, которые могут быть использованы в качестве базы при разработке собственных пользовательских систем.
После вставки контроллера в чертеж Вы можете выполнить его редактирование с помощью команды Редактировать символ.
В диалоговом окне, используемом для определения контроллеров, имеются поля и кнопки, которые позволяют установить различные параметры.

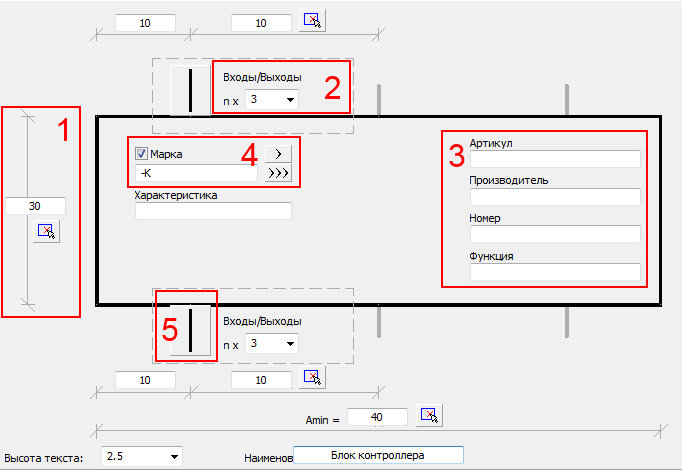

Примеры полей и кнопок, используемых в диалоговом окне.
1.
Поле размера – позволяет определить размер
путем ввода его значения или указанием двух точек на чертеже (кнопка
).
2.
Выпадающий список – позволяет ввести
необходимое значение или выбрать его из списка после нажатия кнопки
.
3. Поле текста – позволяет ввести любой текст.
4.
Марка – позволяет выполнять последовательную
маркировку вставляемых символов. Это поле автоматически заполняется
текстом маркировки, используемым по умолчанию. Кнопка
добавляет к марке первый свободный номер,
а кнопка
- следующий за последним из
использованных номеров. Вы можете ввести в это поле любое необходимое
значение.
5. Графический выпадающий список – раскрывает выпадающее меню и позволяет выбрать одно из доступных графических обозначений.
