Набор инструментов CADprofi включает несколько команд, используемых для вставки символов в чертеж. Программа позволяет вставлять символы в любую точку, в линию, а также выполнять одновременную вставку в чертеж нескольких символов.
Символы CADprofi имеют определенные свойства, которые позволяют автоматизировать некоторые операции, такие как обеспечение необходимого угла поворота символа в зависимости от угла наклона линии, разрыв линии в точке вставки символа, назначение слоя в зависимости от вида инсталляции и др.
Все символы CADprofi вставляются в чертеж как блоки, которые могут быть скопированы, удалены или отредактированы с использованием стандартных инструментов CAD платформы. Большинство символов также могут быть отредактированы с помощью команд CADprofi, таких как Быстрое редактирование, Редактировать символы и Удалить символы.
Символы часто используются для графического отображения реального оборудования, арматуры и других элементов инсталляций, поэтому имеется возможность подключения к символам данных о технических параметрах, информации об используемой в проекте продукции (команда Атрибуты и описания) аналогично нумерации и маркировке объектов. Эти данные могут применяться при создании графических легенд и спецификаций (см. стр. 49).
Для вставки символов в чертеж используются команды Символы и Маркировка.
|
Каждая команда, которая используется для работы с
символами, имеет набор опций для вставки в чертеж одного или нескольких
символов. •Вставить символ. •В несколько линий. •По направлению. •В точку. |
|
Опция ‘Вставить символ’
Данная опция используется по умолчанию и позволяет вставить символ в любую указанную пользователем точку или линию.
Вставка символа в линию Вставка символа в точку
Порядок действий
1. Выберите символ в любой библиотеке.
2. Нажмите кнопку Вставить символ. Диалоговое окно библиотеки символов закроется.
3. Укажите точку на линии, в которую необходимо вставить символ.
4. При необходимости укажите точку вставки символа на чертеже.
5. При необходимости определите угол поворота символа – данная опция доступна только при выборе опции Поворот в диалоговом окне библиотеки.
При вставке символа в линию угол поворота символа определяется углом наклона линии в точке вставки (значение угла, указанное в диалоговом окне игнорируется).
При выборе опции Поворот в этом случае Вы можете указать угол поворота символа относительно линии. Данная опция очень удобна при вставке символов, определяющих, например, положение рукоятки, направление потока и др.
Угол поворота таких символов определяется положением точки P2.

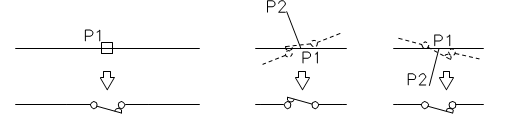

Без поворота С поворотом
Опция ‘В точку’
Опция В точку может быть использована при вставке символа в точку, которая находится на линии, но при этом отсутствует необходимость «подстройки» символа под линию. В этом случае вставленный символ «игнорирует» линию, не разрывает ее в точке вставки и не учитывает ее угол наклона. Данная опция используется во многих ситуациях, например, при вставке символа сенсора, который касается линии без ее разрыва.
Вставка символа в точку (линия игнорируется)
Порядок действий
1. Выберите символ в любой библиотеке.
2. Нажмите
кнопку
для открытия списка опций
вставки символа.
3. Выберите опцию В точку. Диалоговое окно библиотеки символов закроется.
4. Укажите точку на линии, в которую необходимо вставить символ.
5. При необходимости укажите точку вставки символа на чертеже.
6. При необходимости определите угол поворота символа – данная опция доступна только при выборе опции Поворот в диалоговом окне библиотеки.
Опция ‘По направлению’
Опция По направлению позволяет точно указать точку вставки символа относительно других объектов на чертеже. Таким способом Вы можете определить точку вставки относительно точки расположения другого символа.
|

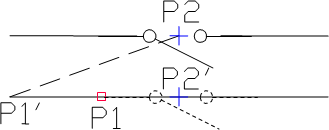

Вставка символа по направлению |
Порядок действий
1. Выберите символ в любой библиотеке.
2. Нажмите
кнопку для открытия списка опций
вставки символа.
3. Выберите опцию По направлению. Диалоговое окно библиотеки символов закроется.
4. Укажите линию, в которую необходимо вставить символ (P1).
5. Укажите точку вставки символа, напротив которого необходимо вставить новый элемент (P2).
6. Укажите отступ или нажмите клавишу Enter для подтверждения точки вставки.
7. При необходимости укажите угол поворота символа. Данная опция доступна только при выборе опции Поворот в диалоговом окне библиотеки.
8. Символ будет вставлен в чертеж с завершением выполнения команды (если не была выбрана опция Многократная вставка).
Опция ‘В несколько линий’
Опция В несколько линий позволяет быстро вставить выбранный символ в несколько линий. Вы можете вставить выбранный символ во все линии, через которые пройдет «секущая линия», определяемая указанием точек на чертеже (P1–P2).
 |

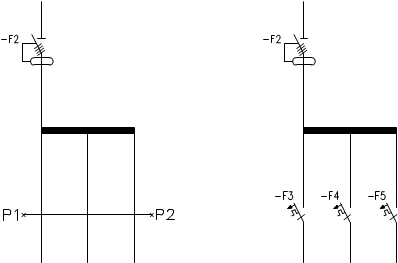

Вставка символов в несколько линий
Порядок действий
1. Выберите символ в любой библиотеке.
2. Нажмите
кнопку для открытия списка опций
вставки символа.
3. Выберите опцию В несколько линий. Диалоговое окно библиотеки символов закроется.
4. Укажите первую точку “секущей линии” (P1).
5. Укажите вторую точку “секущей линии” (P2).
6. Выбранный символ будет вставлен во все линии, которые будут пересечены «секущей линией».
Использование символов, вставленных с фиксированным углом
В некоторых случаях для обеспечения корректного отображения символы вставляются в чертеж с фиксированным значением угла поворота. В качестве примера можно привести символ сепаратора. Угол поворота этого символа всегда должен быть равен 0°.
В CADprofi многие символы имеют предопределенный угол вставки. При вставке таких символов в горизонтальные или вертикальные линии эти линии автоматически разрываются. В остальных случаях разрыва линий не происходит.

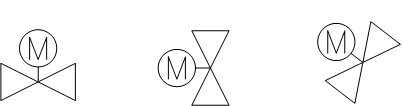

Вертикальная линия Горизонтальная линия Наклонная линия
|
Примечание Для символов с фиксированным углом вставки опции "Угол" и "Поворот" в диалоговом окне игнорируются. |
Символы с текстом (видимыми атрибутами)
Для символов, содержащих текст (видимые атрибуты) программа CADprofi будет автоматически устанавливать угол поворота текста. Это позволяет предотвратить ситуацию, когда текст может быть отображен как «перевернутый» или «обратный». Имеются следующие опции настройки угла для текста:
•Фиксированный угол 0°.
•Угол 0° или 90°. Если символ вставлен с углом 90°, текст также будет повернут на угол 90°. В остальных случаях угол поворота текста равен 0°.
•Автоматическое определение угла от -30° до +120°. В этом диапазоне текст сохраняет свою читабельность.
s
Настройка угла поворота текста атрибута
Примечание
Опции подгонки угла поворота текста уже установлены для каждого символа. Изменение этих опций доступно только для пользовательских символов.

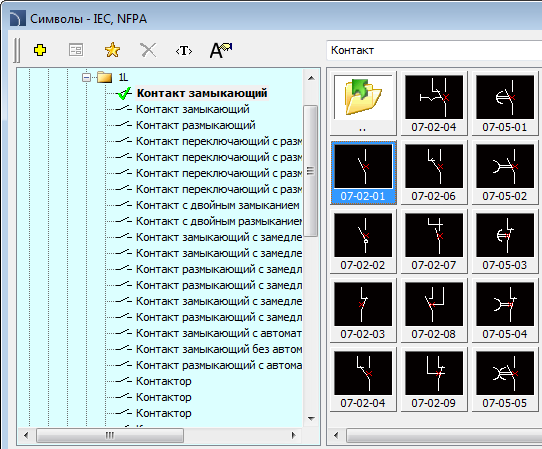

Поиск символов
В каждом диалоговом окне, используемом для вставки символов, имеется возможность быстрого поиска необходимых символов.
|
Поле Поиск используется
для ввода текста (полного или части наименования символа). Это поле
сохраняет введенные слова, что позволяет пользователю при последующем
поиске повторно использовать введенный ранее текст путем его выбора в
раскрывающемся списке после нажатия кнопки |
|
После заполнения поля поиска программа автоматически
фильтрует содержимое текущей библиотеки и отображает только те категории,
которые содержат объекты, соответствующие условиям поиска. Нажатие кнопки Восстановить
восстанавливает список элементов с
отображением всех объектов текущей библиотеки и завершает процедуру поиска.
Многовариантные символы
Многовариантные символы представляют собой объекты, позволяющие быстро изменять их вид или содержащуюся в этих вставленных объектах информацию. Таким образом один многовариантный символ может заменить множество «обычных» символов с предоставлением возможности настройки его вида и типа. Редактирование многовариантных символов осуществляется с помощью команды Редактировать символы.

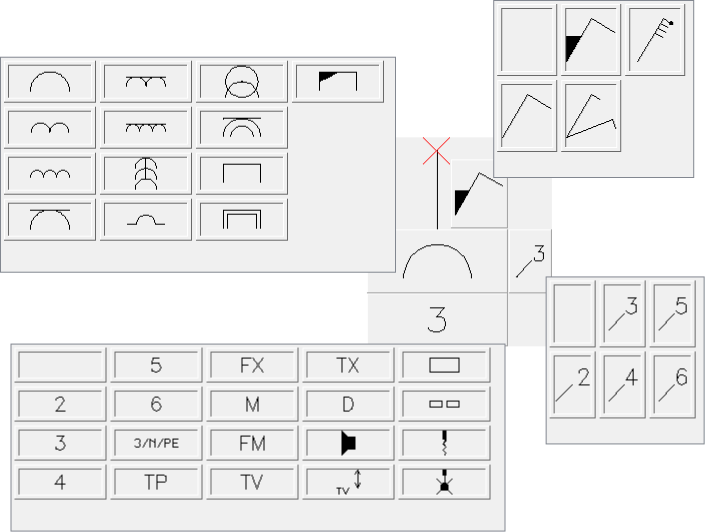

Пример многовариантного символа
Розетка – пользователь может определить следующие опции
•тип розетки,
•тип разъема,
•количество мест подключения,
•дополнительные обозначения.
Управление символами
CADprofi содержит несколько тысяч различных символов, сгруппированных в соответствующие категории. При таком большом объеме данных иногда бывает сложно быстро найти необходимый символ. С другой стороны, при работе над конкретным проектом количество необходимых объектов обычно ограничивается несколькими десятками символов. С целью повышения скорости работы пользователь может добавлять часто используемые элементы в категорию *Избранное*, что позволит ему получить быстрый доступ к этим элементам в процессе работы. Вы можете создавать подкатегории для символов, используемых, например, при проектировании телекоммуникаций, систем освещения и др. При этом один и тот же элемент может быть добавлен в несколько подкатегорий.
Для элементов, помещенных в категорию *Избранное*, доступно изменение имени, которое затем будет использовано при составлении спецификаций, легенд, описаний. Переименование элементов также может быть использовано пользователем в его собственных переводах для некоторых символов из международных стандартов.

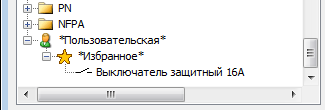

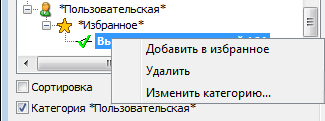

Добавление символов в категорию Избранное
Кнопка Добавить в избранное
копирует любой символ в категорию *Избранное*. Эта папка создается автоматически после
копирования пользователем первого символа.
Переименование символа
|
По умолчанию каждый скопированный символ получает имя исходного элемента. Для переименования элемента необходимо выбрать этот элемент и затем нажать клавишу F2 для активации режима редактирования |
|
|
Примечание Новое имя будет отображаться в таблицах и описаниях, создаваемых с помощью команды „Спецификации” (см. стр. 49). |
|
Изменение категории Для изменения категории или создания новой категории щелкните правой кнопкой мыши на выбранном символе и в контекстном меню выберите опцию Изменить категорию. |
|
|
В открывшемся окне выберите существующую категорию или введите новое имя категории. Выбранный элемент будет перемещен в указанную Вами категорию. CADprofi позволяет создавать несколько копий каждого элемента и размещать их в различных категориях. Благодаря этому пользователь может создавать категории, в которых группируются часто используемые элементы определенного типа. |
|
|

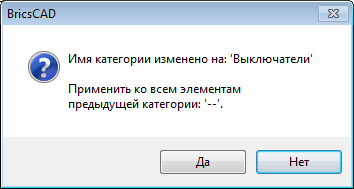

Групповое изменение категории При изменении категории элемента CADprofi позволяет изменить категорию для всех остальных элементов, входящих в эту категорию. |
|
Удаление элементов
Для удаления элемента из категории *Избранное* выберите
этот элемент и нажмите кнопку Удалить
на панели инструментов диалогового
окна.
